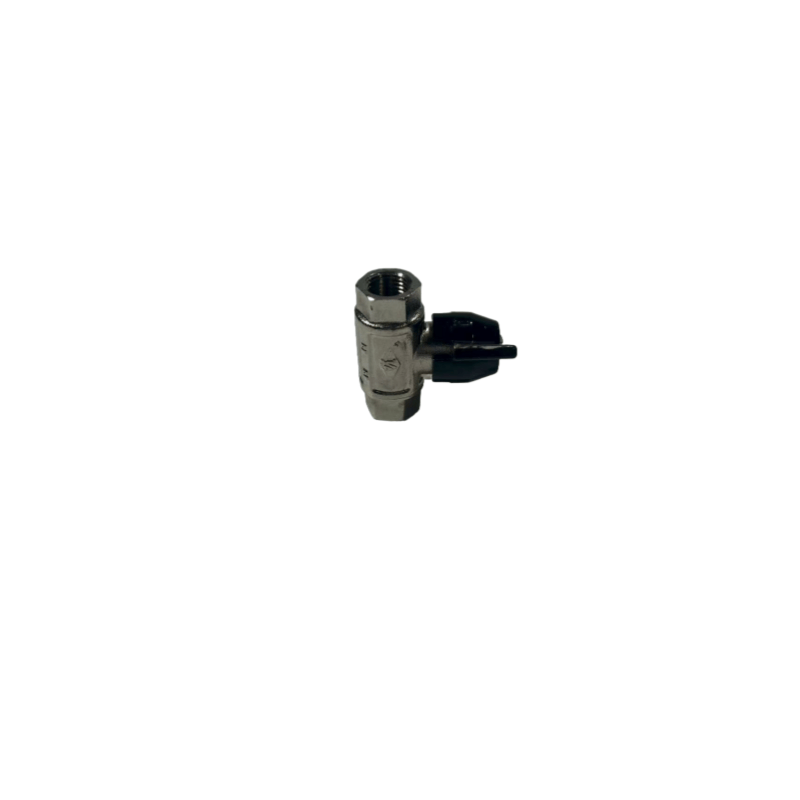

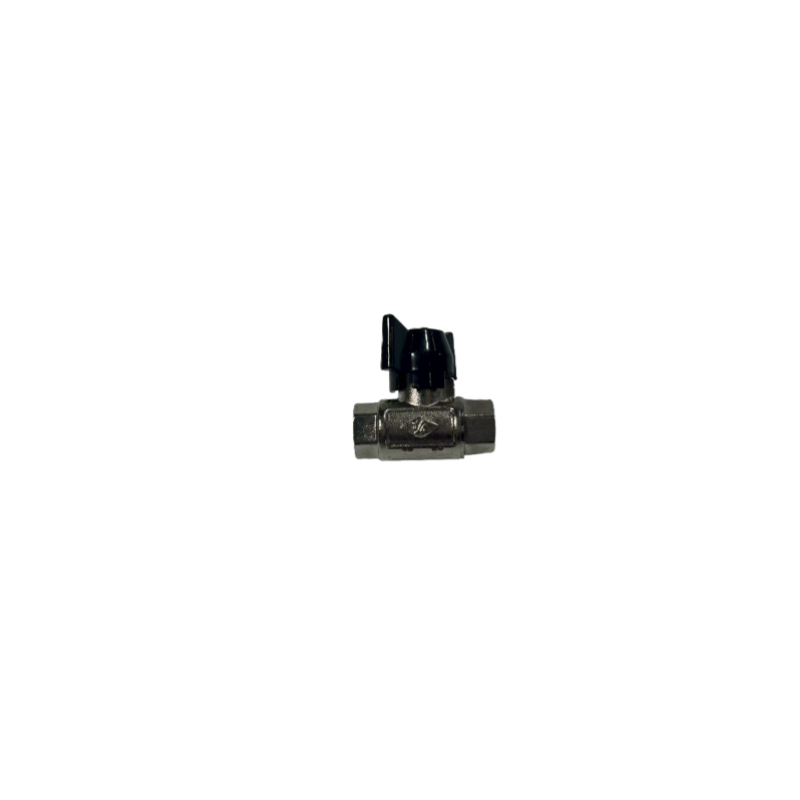

Atlas Copco vzduchové kompresory Olej Injektovaný skrutkový kompresorový guľový ventil 1/4 hlavných prvkov
Konštrukcia
Prijíma sférickú štruktúru jadra ventilu. Otočením jadra ventilu (obvykle 90 ° rotácie) dosahuje rýchle zapnutie, s nízkym odporom toku, vhodné pre scenáre vyžadujúce presné riadenie prietoku. Priemer 1/4 palca (približne 6,35 mm) je kompatibilný s malými potrubím a bežne sa vyskytuje v mazacej dráhe, dráhe ovládacieho vzduchu alebo pomocných obvodov kompresora.
Výber materiálu
Telo ventilu: Väčšinou vyrobené z mosadze, nehrdzavejúca oceľ (napríklad 304, 316), odolná voči korózii kompresorového oleja, vhodného na pracovné teploty v rozsahu od -20 ℃ do 150 ℃.
Tesniace materiály: Na zabezpečenie tesniaceho výkonu a odporu starnutia v prostredí olejovej hmly používajte gumu nitrilu (NBR), fluórubber (FKM) atď.
Ventilový jadro / ventilová tyč: vyrobená z nehrdzavejúcej ocele, odolné voči opotrebeniu a menej náchylné na lepenie.
Tlak
Musí zodpovedať tlaku kompresorového systému. Rozsah pracovného tlaku je spravidla 10 až 30 bar (v závislosti od modelu kompresora) a niektoré vysokotlakové modely môžu odolávať vyššiemu tlaku.
Inštalácia
Formulár rozhrania je zvyčajne vnútorné vlákno (NPT alebo G vlákno), ktoré uľahčuje pripojenie s potrubím 1/4 palca. Môže byť nainštalovaný v horizontálnych alebo vertikálnych potrubiach. Rukoväť operácie je väčšinou vyrobená z plastu alebo kovu, čo uľahčuje manuálne nastavenie.
