Hlavné typy a funkcie regulačných ventilov pre Atlas Copco vzduchové kompresory
Regulátor tlaku
Funkcia: Znížte vysokotlakový stlačený výstup vzduchu vzduchovým kompresorom na stabilný tlak, ktorý vyžaduje zariadenie downstream a udržiavajte konštantu výstupného tlaku, keď sa tlakom sacieho tlaku kolíše.
Umiestnenie aplikácie: Zvyčajne sa nainštaluje na výstupe skladovacej nádrže alebo pred zariadeniami po liečbe, ako sú sušičky a filtre, aby sa chránila nadpriemerné pneumatické vybavenie pred pretlakom.
Vlastnosti: Vybavené gombom na nastavenie tlaku, ktorý umožňuje nastavenie výstupného tlaku podľa požiadaviek a so vstavanými prepadajúcimi alebo tlakovými štruktúrami na udržanie stability tlaku.

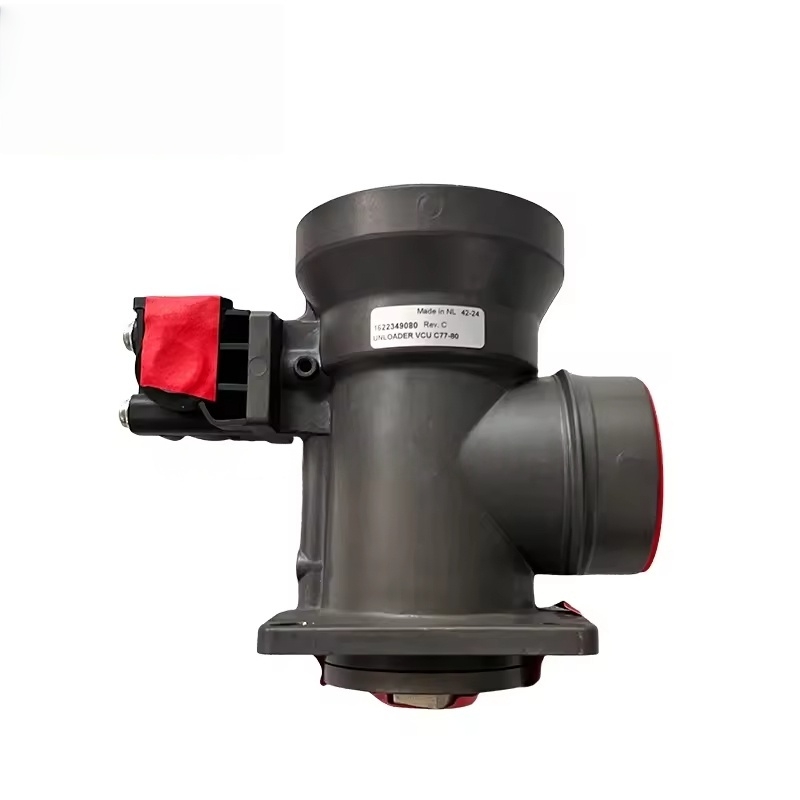

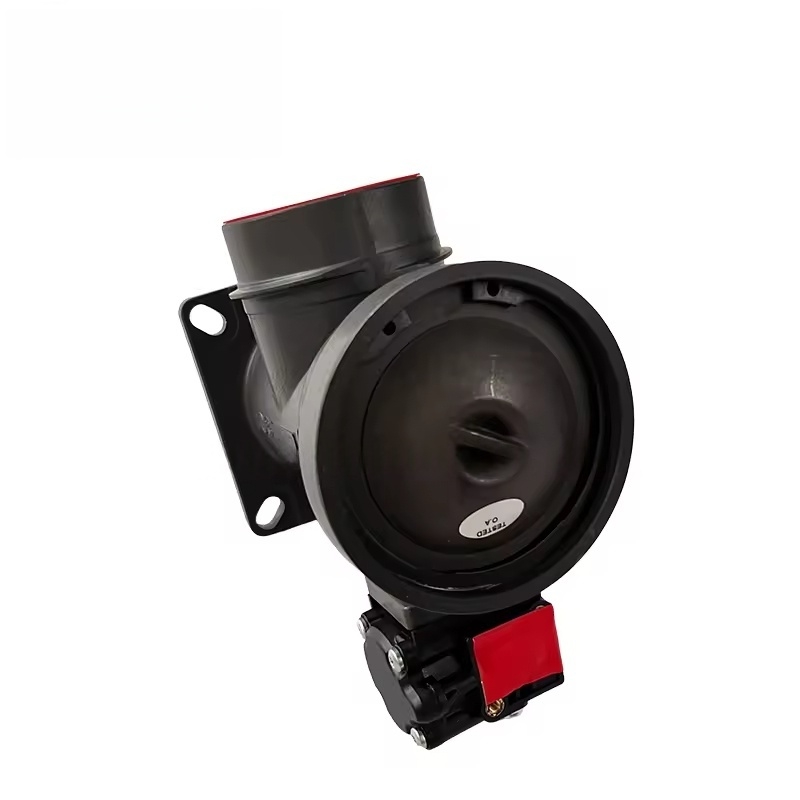

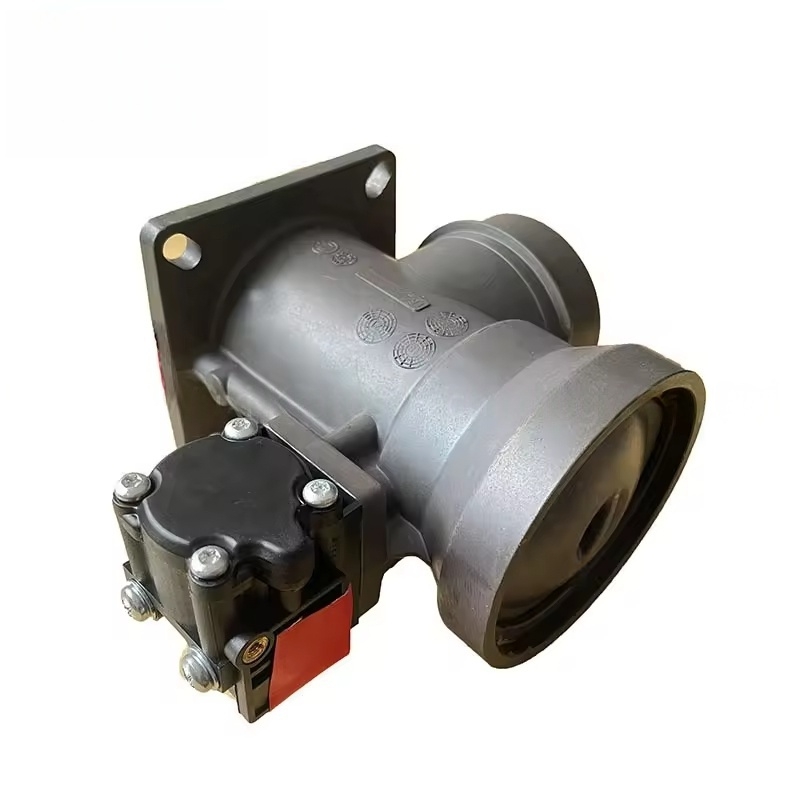

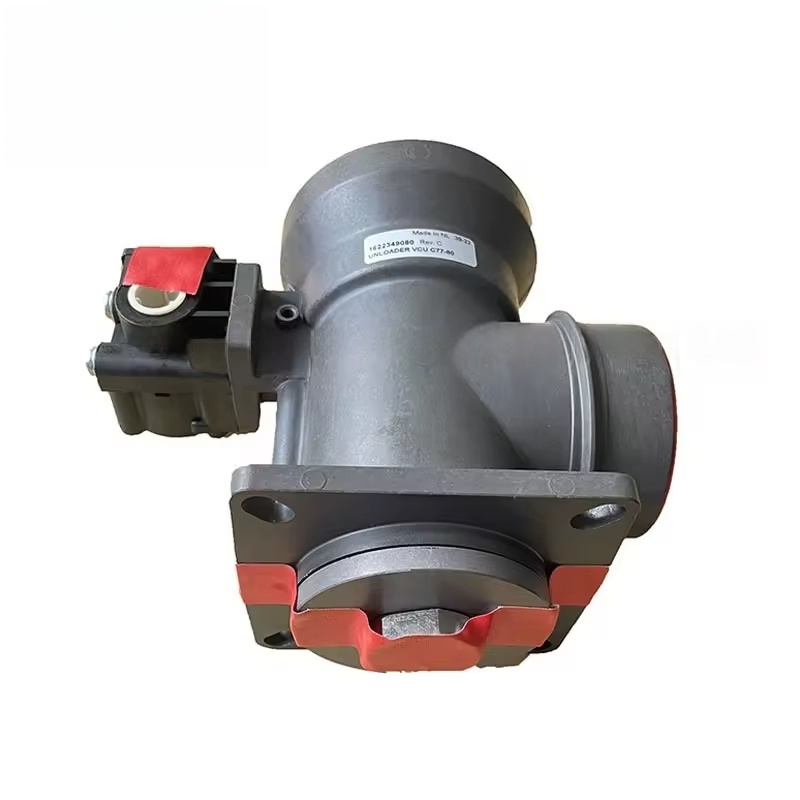

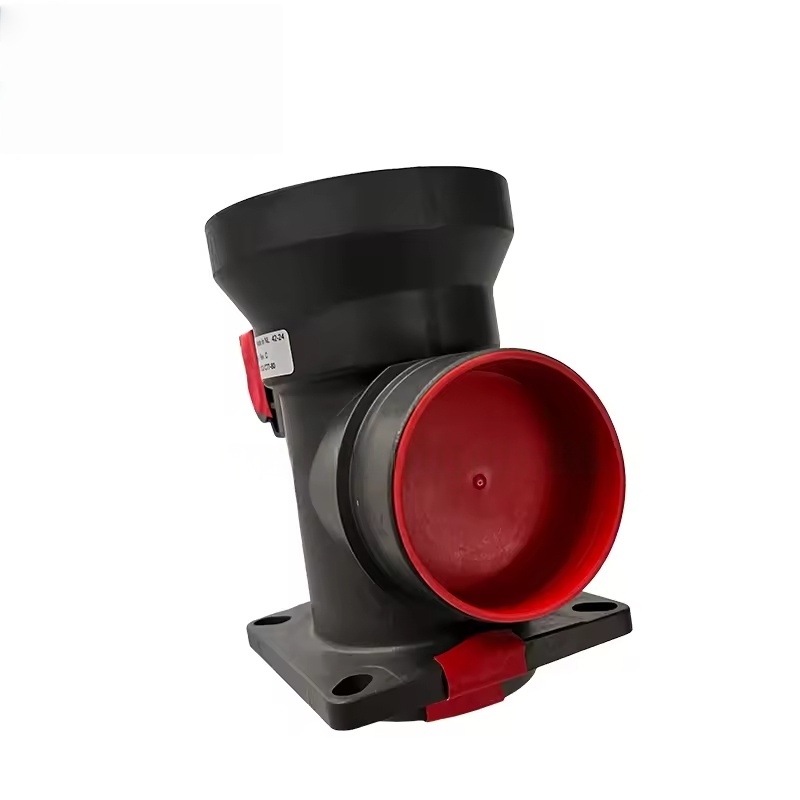

Prívodný ventil
Funkcia: Ovládajte objem vzduchu vstupujúcej do hlavnej jednotky vzduchového kompresora, čo je základným komponentom na reguláciu objemu výfukového plynu a spoluprácu s riadiacim systémom na dosiahnutie regulácie jednotky nakladania/vykladania alebo frekvencie.
Umiestnenie aplikácie: Nainštalované medzi vzduchovým filtrom a sačným portom hlavnej jednotky, ktoré sa bežne vyskytujú vo vzduchových kompresoroch typu skrutky.
Pracovný princíp:
NALÁVANIE: Ventil je úplne otvorený, čo umožňuje maximálne množstvo vzduchu vstúpiť do hlavnej jednotky na kompresiu.
Vykladanie: Ventil je uzavretý (alebo čiastočne uzavretý), čím sa znižuje objem nasávania (dokonca zastavuje príjem) a znižuje spotrebu energie.
V modeloch s premenlivou frekvenciou: spojené so systémom VSD sa stupeň otvorenia kontinuálne upravuje tak, aby zodpovedal spotrebe plynu.
Minimálny tlakový ventil
Funkcia: Uistite sa, že minimálny tlak (zvyčajne 4-5 bar) je udržiavaný v odlučovači olejového plynu, aby sa zabezpečila hladký obeh mazacieho oleja (tlačený do hlavnej jednotky tlakovým rozdielom) a počas vypnutia zabránil spätnému toku stlačeného vzduchu.
Umiestnenie aplikácie: Nainštalované medzi výstupom odlučovača olejového plynu a hlavným výfukovým potrubím, čo je potrebná bezpečnostná zložka pre vzduchové kompresory typu skrutkovača.
Termostatická chlopňa
Funkcia: Regulujte chladiacu cestu mazacieho oleja, aby sa zabezpečilo, že teplota oleja zostane v optimálnom rozsahu (zvyčajne 80-95 ℃), pričom sa vyhýbajte emulgácii mazacieho oleja pri nízkych teplotách alebo zhoršení oleja pri vysokých teplotách.
Pracovný princíp: Počas nízkych teplôt sa používa obtokový chladič, ktorý umožňuje priamo vstupovať do hlavnej jednotky horúceho oleja; Keď teplota stúpa, postupne sa otvára, aby viedla horúci olej do chladiča na chladenie. Technické vlastnosti
Vysoko presné riadenie: Využívanie presných jadier ventilu, membránov alebo piestov je presnosť regulácie vysoká (odchýlka regulácie tlaku je zvyčajne ≤ ± 0,2 bar).
Odolnosť v oblasti teploty a tlaku: Vhodné pre vysoké teploty (80 ~ 120 ℃) a vysokotlakové (až 16 bar alebo viac) prostredí vzduchových kompresorových systémov. Materiály sú väčšinou liatina, hliníková zliatina alebo nehrdzavejúca oceľ.
Rýchla reakcia: Ak je spojená s riadiacimi systémami, ako je Elektronikon®, môže rýchlo reagovať na zmeny tlaku (na úrovni milisekund), čím sa zabezpečí stabilita systému.
Nízka konštrukcia úniku: Únik je v uzavretom stave extrémne malý, čím sa znižuje odpad z energie, najmä významné znižovanie spotreby nečinnej energie v vyloženom stave.
Bežné poruchy a údržba
Poruchové prejavy:
Zlyhanie regulácie tlaku (výstupný tlak je príliš vysoký / príliš nízky alebo výrazne kolíše).
Zasúvanie ventilu (nedokáže normálne otvoriť / zatvoriť, čo vedie k problémom s načítaním alebo neúplným vykladaním).
Ťažký únik (poškodenie tela ventilu alebo tesniaceho povrchu, ktoré sa prejavujú ako pokles tlaku alebo abnormálny hluk).
Zlyhanie regulačného ventilu teploty, čo vedie k abnormálnej teplote oleja (príliš vysoká alebo príliš nízka).
Bežné príčiny:
Opotrebenie alebo škálovanie ventilového jadra alebo sedadla ventilu (kvôli nečistotám v stlačenom vzduchu alebo akumuláciou ložisiek oleja).
Starnutie alebo poškodenie tesnení (O-krúžky, membrány).
Jarná únava (spôsobuje posun v hodnote nastavenej tlaku).
Abnormálne signály riadiaceho systému (napríklad zlyhanie elektromagnetického chlopne ovplyvňujúceho prevádzku ventilu).
