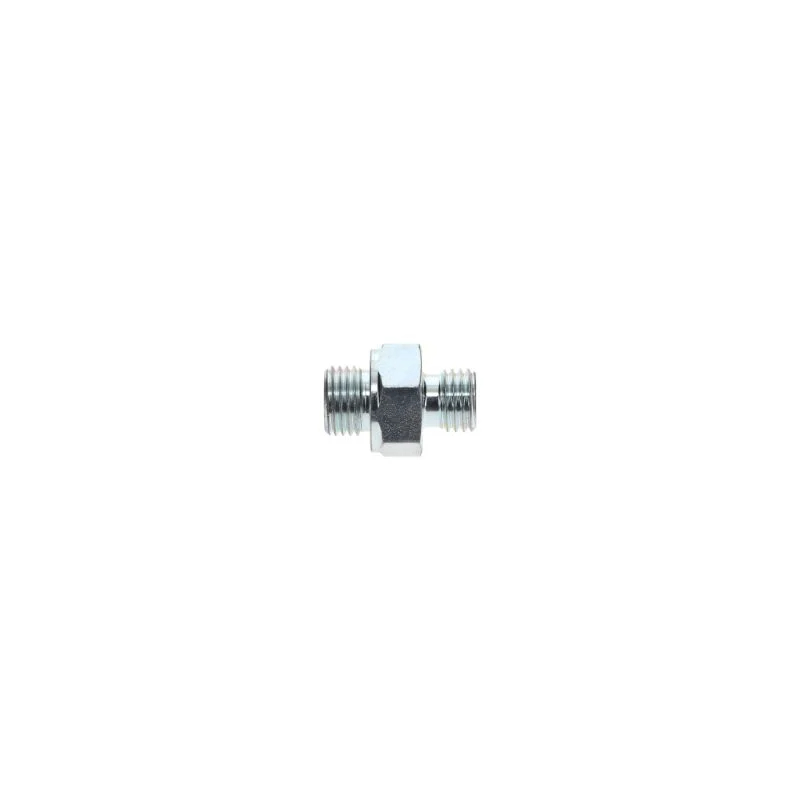

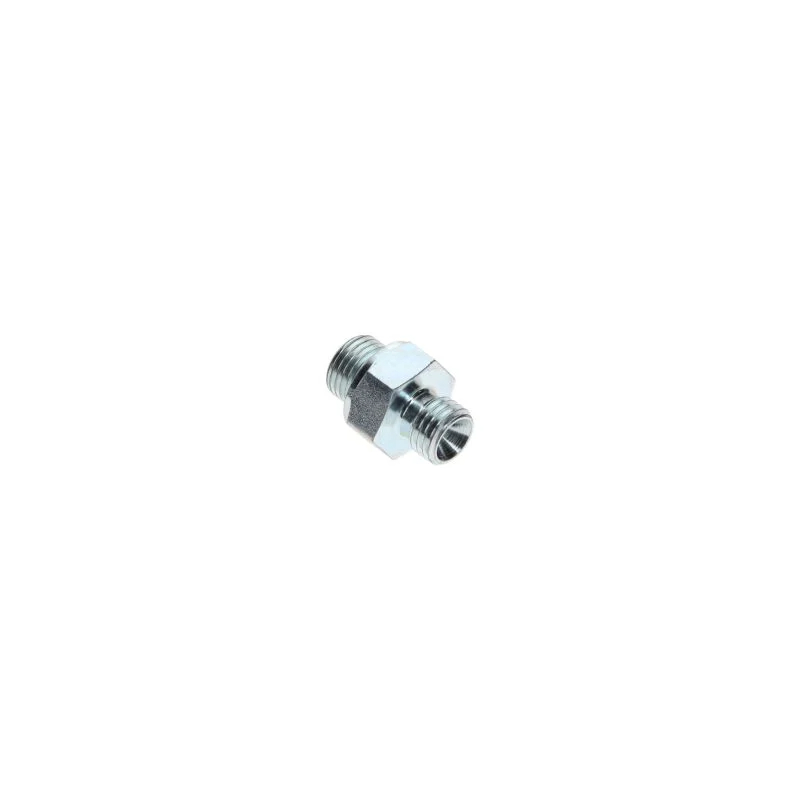

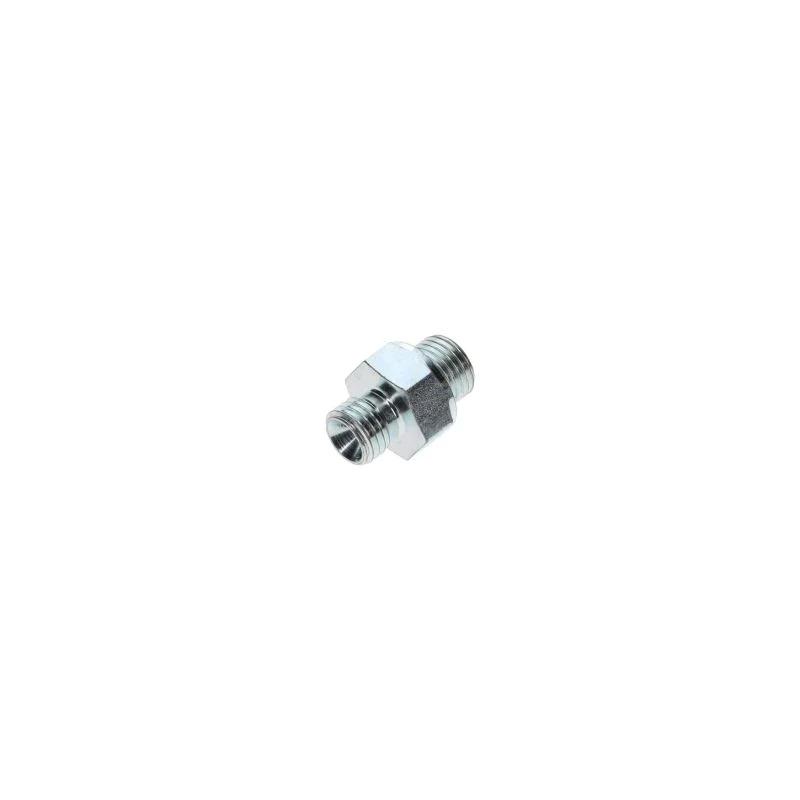

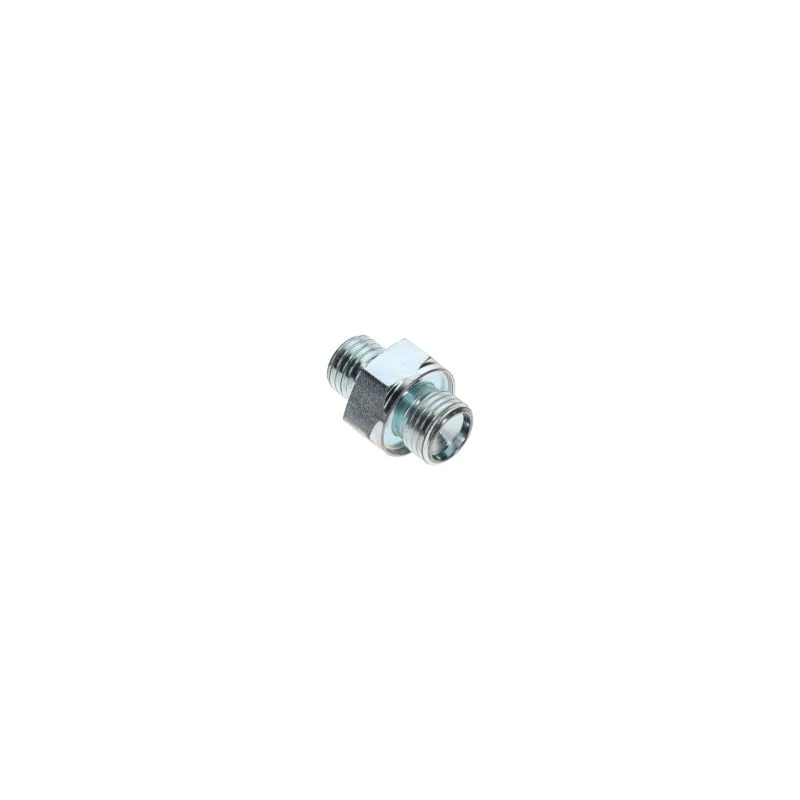

Upevňovač Atlas Copco
I. Význam základných parametrov
M12: Označuje, že nominálny priemer skrutky je 12 mm (hlavný priemer závitu, čo je maximálny priemer vonkajšej nite).
1.5: Označuje, že rozstup je 1,5 mm (axiálna vzdialenosť medzi dvoma susednými závitmi), čo je typ jemne zavraždeného (hlavná výška m12 je 1,75 mm).
Charakteristiky jemných vlákien: V porovnaní s hrubými vláknami má M12 × 1,5 viac závitových zubov a lepší samohlasujúci výkon, ktorý je vhodný pre scenáre vyžadujúce anti-laozenie, tesnenie alebo ak je priestor obmedzený (napríklad spojenie vysokotlakových komponentov vo vzduchových kompresoroch na zníženie uvoľnenia spôsobeného vibráciou).
II. Bežné materiály a pevné stupne
Skrutky vzduchového kompresora musia odolávať vibráciám, zmenami teploty (z normálnej teploty na nad 150 ℃) a určitým predpätím. Výber materiálu a pevnosti je rozhodujúci:
Materiál:
Normálne podmienky: nízka uhlíková oceľ (napríklad Q235), stredná uhlíková oceľ (napríklad 45 oceľ), vhodná pre nekorozívne a nízko-vibračné oblasti.
Závažné podmienky (vysoká teplota, vlhkosť, ropná hmla): zliatinová oceľ (napríklad 40Cr, 35CRMO), vysoká pevnosť, odolnosť proti únave; Nerezová oceľ (napríklad 304, 316), odolná voči korózii, vhodná pre vzduchové kompresory bez oleja alebo vzduchové kompresory.
Sila známky:
Príklad Označenia: 8.8 stupeň, 10,9 stupeň (hlava skrutky má obvykle označenie).
Význam: Číslo pred desatinnou čiarkou × 100 je pevnosť v ťahu (MPA), číslo po desatinnej čreve x 10 je pomer výťažku (pevnosť výťažku / pevnosť v ťahu).
8.8 Stupeň: Pevnosť v ťahu 800 MPa, pevnosť výťažku 640 MPa, vhodná pre stredné zaťaženie (napríklad spojenie krytu vzduchového kompresora).
10.9 Stupeň: Pevnosť v ťahu 1000 MPa, pevnosť výťažku 900 mPa, vhodná pre vysoké zaťaženie (napríklad spojenie hlavy valca a tela valca vo vysokom tlakovom polohe).
III. Typ hlavy a metóda protilzu
Typ hlavy: Vyberte na základe inštalačného priestoru a kompatibility s nástrojmi:
Hexagon Head (najbežnejšia): externá šesťuholníková hlava (GB/T 5782 Full Thread, GB/T 5783 Čiastočné vlákno), vhodné na utiahnutie pomocou kľúča.
Vnútorná šesťuholníková hlava: Hlava je vnútorný šesťuholníkový otvor, ktorý je vhodný pre oblasti s úzkym priestorom (napríklad interná fixácia vzduchového kompresora), s väčším utiahnutým krútiacim momentom.
Opatrenia proti loádiu: Počas prevádzky vzduchového kompresora sú vibrácie veľké, vyžaduje sa ďalšie anti-laosing:
Jarná podložka: Spoliehajúc sa na elastickú deformáciu, aby sa vytvorilo predpätie, čím sa zabráni uvoľneniu (bežne sa používa v jednoduchých podmienkach).
Anti-laozivovacia matica: s nylonovým krúžkom (nylonová blokovacia matica) alebo kovová vložka prostredníctvom trecej sily, aby sa zabránilo uvoľneniu, vhodné pre vysokofrekvenčné vibračné polohy.
Niadne lepidlo: Anaeróbne lepidlo naneste na povrch závitu na povrch závitu, po vytvrdzovaní tvorí adhezívnu silu, odnímateľnú a spoľahlivú anti-loosening.
