Základné komponenty súpravy tesnenia prevodovky pre Atlas Copco vzduchové kompresory

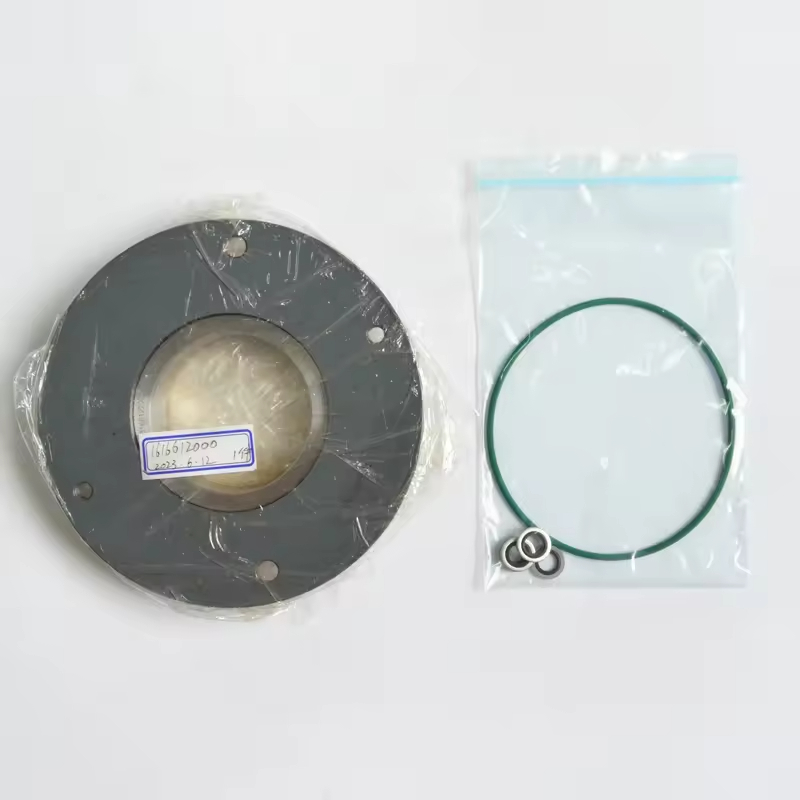

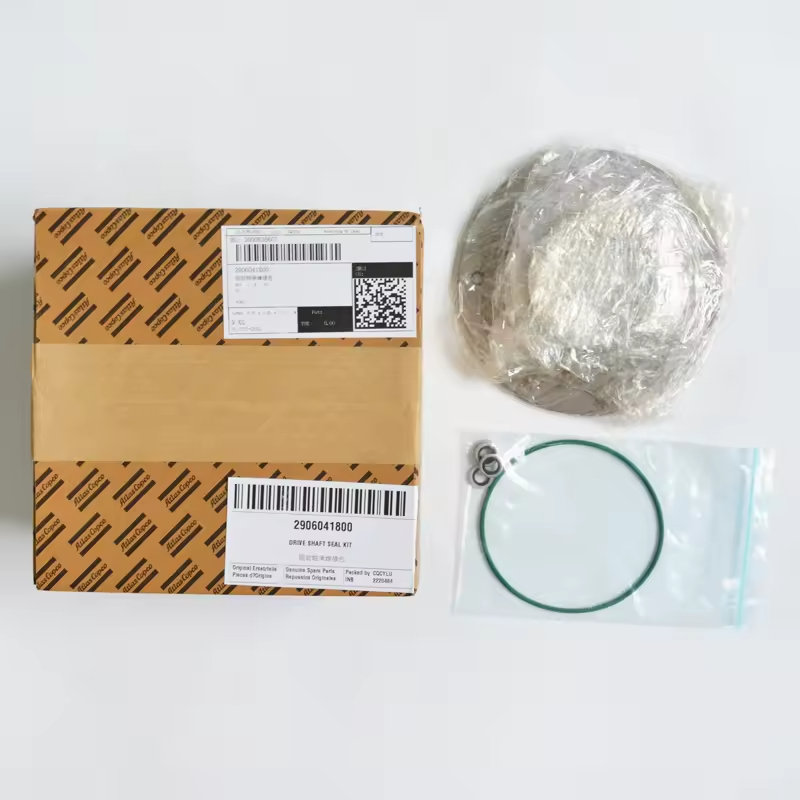

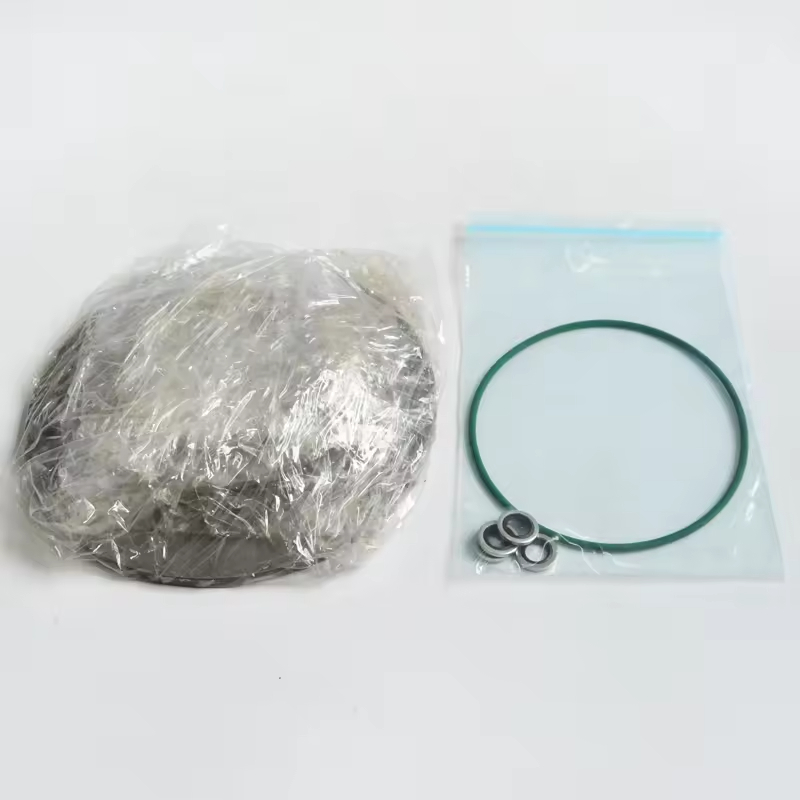

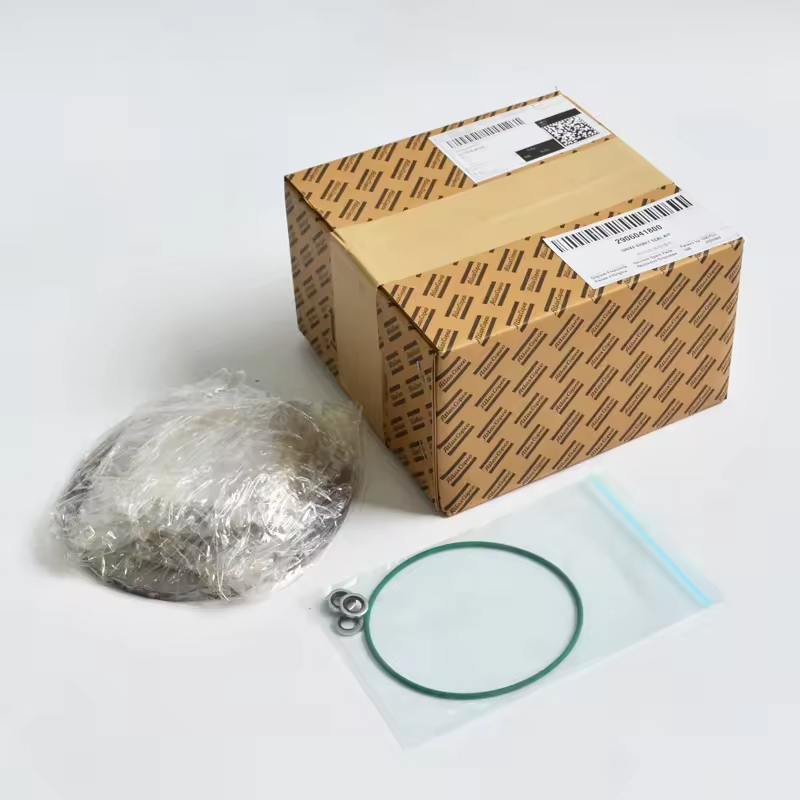

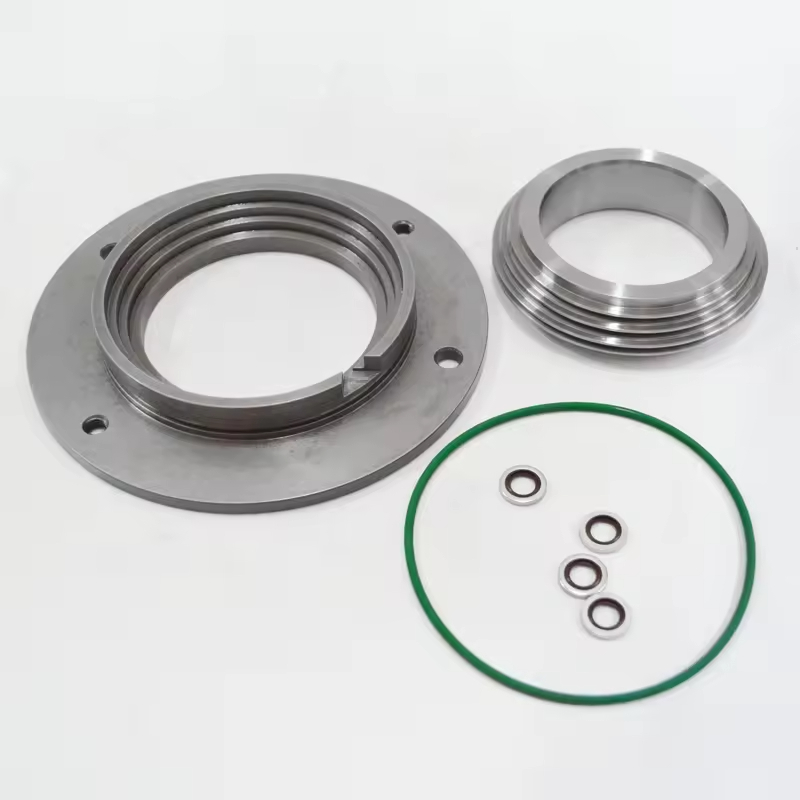

V závislosti od modelu zvyčajne obsahuje:
Hlavné tesnenie oleja (zarámované tesnenie oleja z gumového oleja alebo polytetrafluóretylénový olejový olej, rezistentný na olej, rezistentný na teplotu)
Prachové tesnenie (zabraňuje vstupom vonkajších nečistôt)
Magnetické puzdro (niektoré modely sú vybavené a znižujú priame opotrebenie medzi hriadeľom a tesnením)
O-krúžok alebo tesnenie tesnenia (pomocné tesnenie, vhodné pre inštalačný povrch krytu)
Inštalačné nástroje (niektoré originálne súpravy obsahujú špeciálne demontáž a rukávy na zostavenie)
Funkcie aplikácií a technické požiadavky
Materiálna kompatibilita:
Olejové modely (napríklad séria GA): Olejové tesnenia väčšinou používajú gumu Nitril (NBR) alebo fluororubber (FKM), ktoré sú schopné odolávať minerálnemu oleju a pracovné teploty 100-120 ℃
Modely bez oleja (napríklad séria ZR): Použite materiály EPDM alebo PTFE na úrovni potravín, aby ste zabránili kontaminácii stlačeného vzduchu
Veľké jednotky (napríklad GA90 a viac) môžu použiť kombinovanú tesniacu štruktúru na vyváženie scenárov vysokého tlaku a vysokej rýchlosti otáčania
Parametre výkonu:
Priemer hriadeľa: V závislosti od špecifikácie prenosového hriadeľa je spoločný rozsah φ25-em60 mm
Pracovný tlak: Všeobecne vydrží 0-16bar (štandardné modely) alebo vyšší tlak (vysokotlakové modely)
Prispôsobenie rýchlosti: spĺňa požiadavky na dynamické tesnenie pod menovkou rýchlosťou otáčania kompresora (zvyčajne 1500-3000 ot./min)
Výmena a údržba
Zodpovedanie modelu:
Je potrebné striktne zvoliť model vzduchového kompresora (napríklad GA11, GA37, GX7 atď.) A špecifikáciu prenosového hriadeľa. Utesnenie rozmerov rôznych sérií sa veľmi líšia
Odporúča sa odvolať na sériové číslo stroja, aby ste dotazli pôvodnej továrenskej časti, aby sa zabezpečilo, že štruktúra pier olejového tesnenia a zhody s hĺbkou inštalácie
Inštalačné opatrenia:
Pred výmenou vyprázdnite mazivý olej, vyčistite povrch hriadeľa a inštalačné sedadlo, odstráňte opotrebovacie značky alebo burry
Pri inštalácii použite špeciálne nástroje na zatlačenie, vyhnite sa deformácii olejovej tesnenia (prísne zakazovať klepanie)
Lip musí byť potiahnutý malým množstvom čistého mazacieho oleja (olejové modely) alebo špeciálnym mazaním maziva (modely bez oleja)
