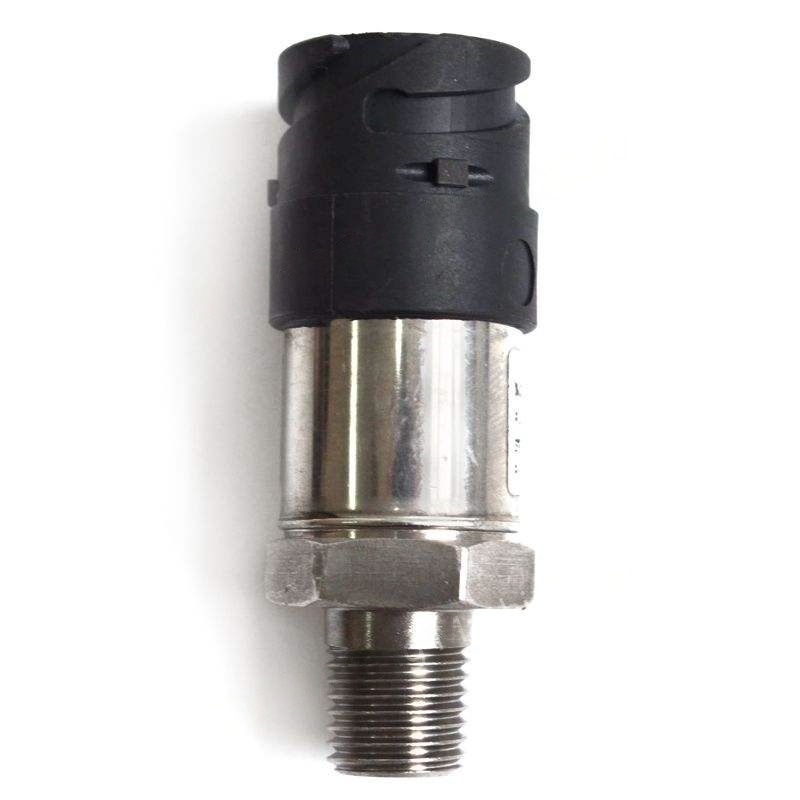

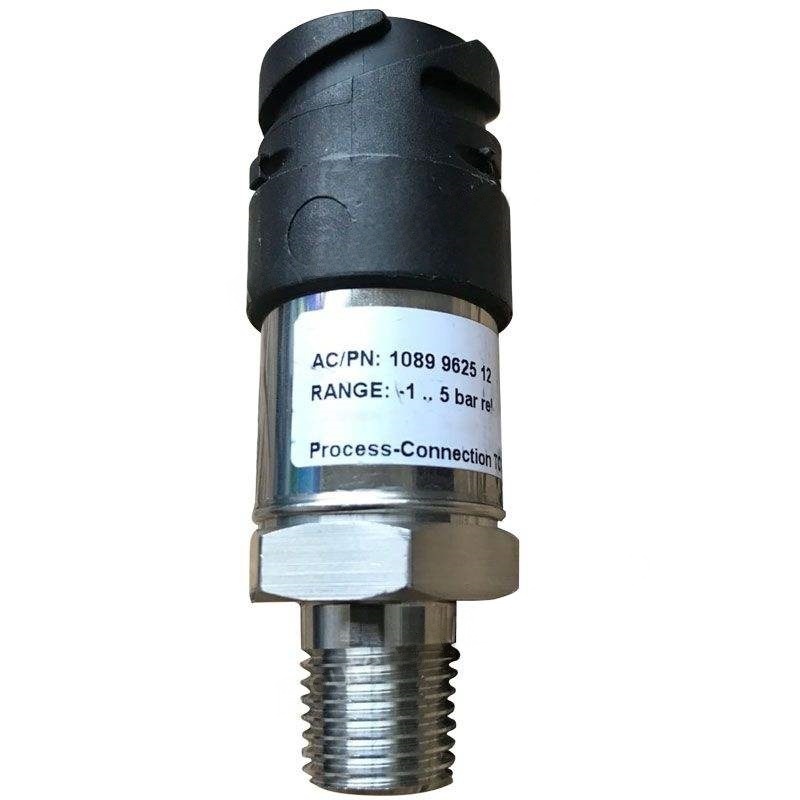

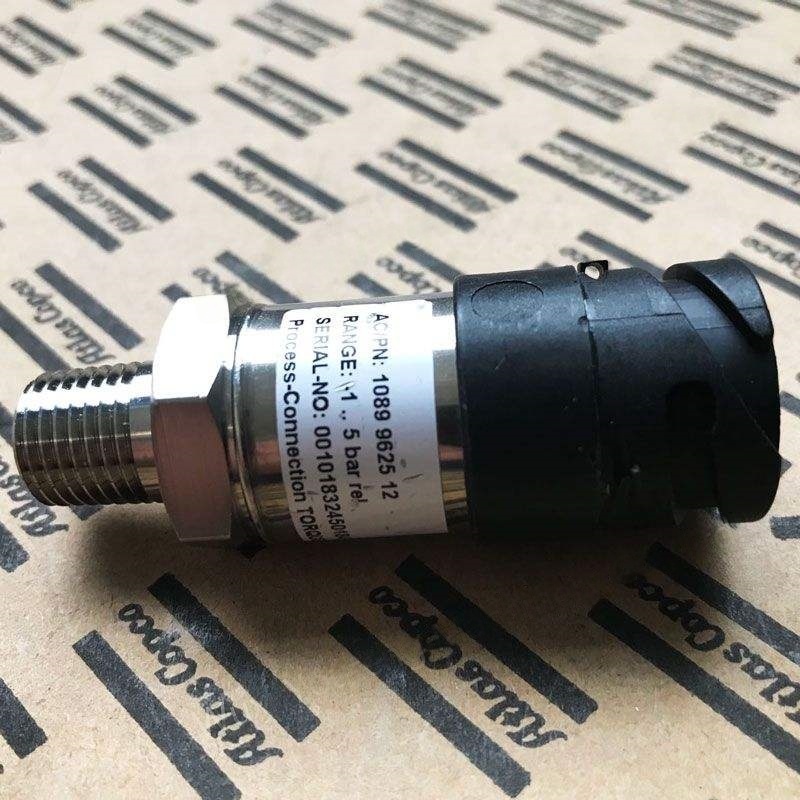

1089962512 Atlas Copco Sensor Press diely

I. Pracovný princíp

Prevádzka senzora tlaku je založená na premene fyzikálnych účinkov. Existujú tri bežné typy:

Piezorezistívny účinok: Hodnota odporu polovodičových materiálov (napríklad kremíka) sa mení, keď je vystavený tlaku. Zmena odporu sa premení na napäťový signál cez most Wheatstone.

Piezoelektrický efekt: Niektoré kryštály (napríklad kremeň) generujú náboje, keď sú vystavené sile. Množstvo náboja sa meria, aby sa nepriamo získalo tlakovú hodnotu.

Kapacitný efekt: Zmeny tlaku spôsobujú zmenu rozstupov medzi kondenzátorovými doskami, čím spôsobuje zmenu hodnoty kapacity, ktorá sa potom premení na elektrický signál.

III. Scenáre základných aplikácií

Riadenie tlaku: Udržujte tlak skladovacej nádrže v nastavenom rozsahu (napríklad 0,6 - 0,8 MPa), automaticky vyložte, keď tlak dosiahne hornú hranicu, a reštartujte, keď klesne pod dolnú hranicu.

Ochrana bezpečnosti: Monitorujte tlak výfukových plynov. Ak tlak presahuje limit, spustí bezpečnostný ventil alebo núdzové vypnutie, aby ste zabránili rizikám výbuchu.

Optimalizácia energetickej účinnosti: monitorovaním rozdielu tlaku medzi vstupom a výstupom, vypočítajte kompresný pomer a upravte motorovú výkonnosť tak, aby sa dosiahla zachovanie energie.

Diagnóza porúch: Abnormálne výkyvy tlaku (napríklad pokles náhleho tlaku) môžu naznačovať únik alebo zlyhanie ventilu.

Iv. Kľúčové parametre pre výber

Rozsah merania: Vyberte na základe pracovného tlaku vzduchového kompresora. Všeobecne platí, že je to 1,5 - 2 -násobok pracovného tlaku (napríklad, ak je pracovný tlak 0,8 MPa, vyberte rozsah 0 - 1,6 MPa).

Stupeň presnosti: priemyselný stupeň bežne používa ± 0,5% FS, zatiaľ čo laboratórne alebo lekárske vybavenie vyžaduje ± 0,1% FS alebo viac.

Výstupný signál: Bežne 4 - 20MA (silná anti -interferencia, vhodná na prenos na dlhé vzdialenosti), 0 - 10 V (dobrá kompatibilita).

Materiál rozhrania: Pre korozívne prostredia vyberte materiály z nehrdzavejúcej ocele alebo keramického rozhrania.

Stupeň ochrany: Vyberte IP65 alebo vyššiu ochranu pre vlhké alebo prašné prostredie.

V. Tipy na inštaláciu a údržbu

Umiestnenie inštalácie:

Vyhnite sa inštalácii v oblastiach s vysokými vibráciami (napríklad v blízkosti motora) a pridajte zariadenie absorbujúce nárazy.

Uistite sa, že tlakové rozhranie je vertikálne smerom nadol, aby ste zabránili vstupu kondenzátovej vody do interiéru senzora.

Kalibračné obdobie: Odporúča sa kalibrovať raz ročne. Pre aplikácie s vysokou presnosťou kalibrovať každých šesť mesiacov.

Riešenie problémov:

Žiadny výstup signálu: Skontrolujte, či sú napájanie a zapojenie uvoľnené a či je senzor vyhorený.

Kolísanie veľkej výstupnej hodnoty: Môže to byť spôsobené vibráciami potrubia, strednej pulzácie alebo starnutia senzora.

Nulová drift: znovu kalibrát alebo vymeňte senzor.

Vi. Typické prípady aplikácie

Prípad 1: Vzduchový kompresor továrne sa často začína a zastaví. Monitorovaním tlakovým senzorom sa zistilo, že tlak skladovacej nádrže príliš kolísal. Po nastavení polohy inštalácie snímača a optimalizácii parametrov PID sa frekvencia štartovania o 30%znížila o 30%, čím sa predĺžila životnosť zariadenia.

Prípad 2: Medical Air Compresors používajú piezorezistívne senzory (± 0,05% FS), aby sa zabezpečilo, že výstupný tlak je stabilný na 0,3 - 0,4 MPa, čo spĺňa prísne požiadavky zdravotníckych pomôcok.

Vii. Budúce trendy

Intelligentizácia: integrujte mikroprocesorov, podporujte digitálnu komunikáciu (napríklad ModBU) a funkcie samodiagnostiky.

Internet vecí (IoT): Pripojte sa k cloudovým platformám na dosiahnutie diaľkového monitorovania a prediktívnej údržby.

Nízka spotreba energie: Na zníženie spotreby energie použite technológiu MEMS, vhodnú pre prenosné zariadenia napájané z batérie.
