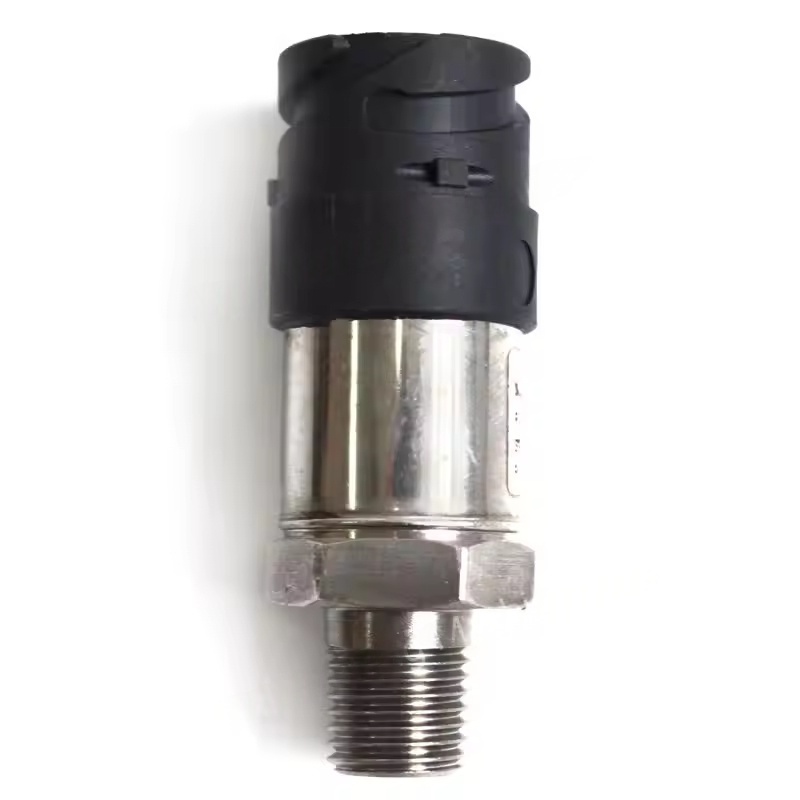

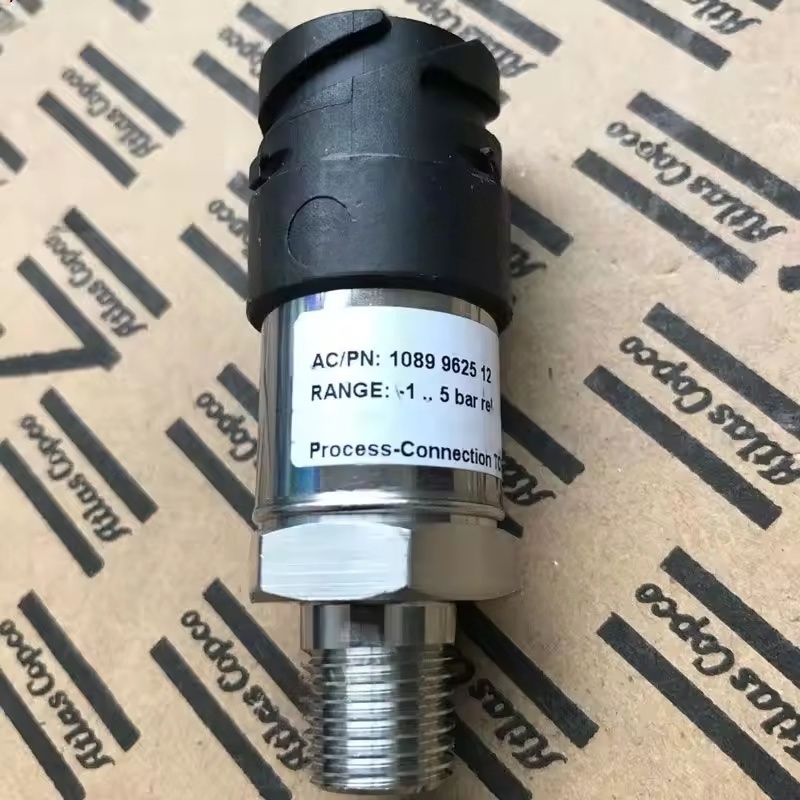

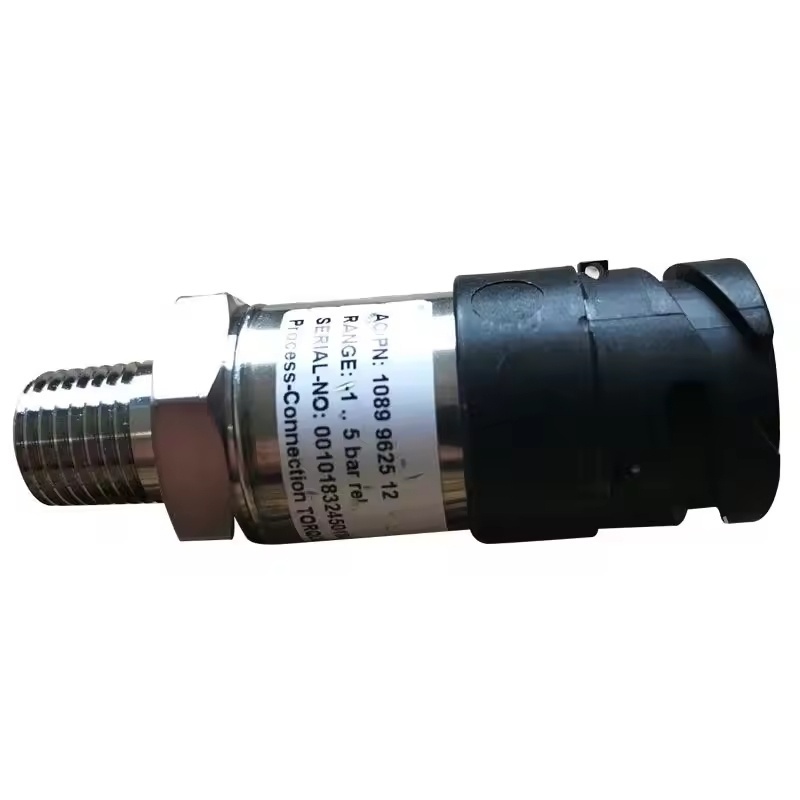

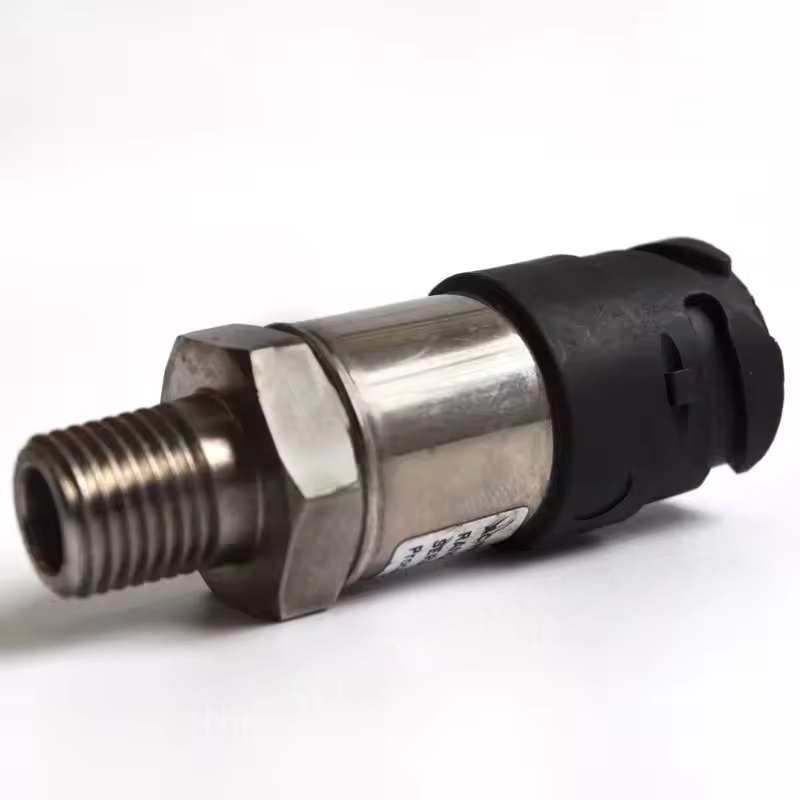

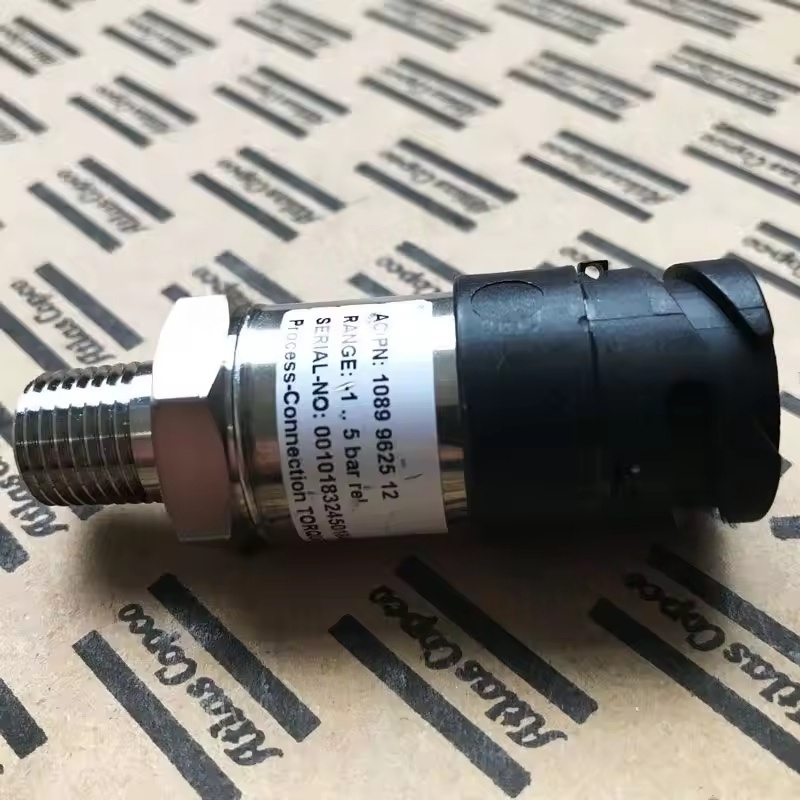

1089962513 Atlas Copco

1089962513 Atlas Copco

I. Základná funkcia a pracovný princíp - monitorovanie tlaku

Tlakové senzory sú inštalované v kľúčových častiach vzduchového kompresora, pomocou vstavaných citlivých prvkov na snímanie zmien tlaku a prevedenie signálov fyzického tlaku na elektrické signály. Riadiaci systém systému upravuje tento riadiaci mechanizmus na základe tlakových signálov prijatých zo senzorov, aby automaticky upravil stav nakladania/vykladania a objemu nasávania vzduchového kompresora:

Keď tlak dosiahne stanovenú hornú limitnú hodnotu, spustí sa mechanizmus vykladania, zastaví sa prívod alebo zníži výstup;

Keď tlak klesne na nastavenú nižšiu limitnú hodnotu, začne sa proces zaťaženia, čím obnoví normálny prívod plynu.

Ochrana proti bezpečnosti

Niektoré tlakové senzory môžu spustiť ochranu pred vypnutím, keď je tlak systému neobvykle vysoký, aby sa zabránilo poškodeniu zariadenia spôsobeného pretlakom. 2. Bežné typy a miesta inštalácie

Senzor tlaku výfukového plynu: Nainštalovaný na výfukovom porte kompresora, monitorovanie výstupného tlaku stlačeného vzduchu, je jedným zo senzorov tlaku jadra.

Senzor tlaku odlučovača ropy: Monitorovanie rozdielu tlaku pred a po olejovom filtri, aby ste zistili, či je olejový filter upchatý.

Senzor tlaku v prívode: V niektorých modeloch sa používa na monitorovanie tlaku na saciemu portu, čo pomáha upravovať stupeň otvorenia sacieho ventilu.

Modely senzorov a inštalačné miesta rôznych sérií vzduchových kompresorov sa mierne líšia a je potrebné ich zladiť so špecifickým modelom. 3. Poruchové prejavy a dopady na zlyhanie senzora

Abnormálny tlakový signál: Ak sa zobrazená hodnota nezhoduje so skutočným tlakom, spôsobí, že riadiaci systém vykoná nesprávne úsudky, čo vedie k častému zaťaženiu/vykladaniu vzduchového kompresora, neschopnosti spustiť alebo abnormálnym vypnutím.

Prerušenie signálu: Úplná absencia výstupu tlakového signálu môže viesť k strate kontroly nad zariadením.

Presnosť

Po dlhodobom použití sa môže presnosť znížiť, čo spôsobuje odchýlky v rozsahu regulácie tlaku, čo ovplyvňuje stabilitu dodávky plynu alebo zvyšujúcu spotrebu energie. Fyzické poškodenie

V dôsledku vibrácií, vysokej teploty alebo strednej korózie môže byť poškodené kryty senzora alebo pripojené terminály, čo vedie k abnormálnym signálom.

Iv. Pravidelná kalibrácia údržby a výmeny kľúčových bodov

Podľa cyklu údržby zariadenia kalibrujte senzor tlaku, aby sa zabezpečila presnosť merania.

Inšpekcia a čistenie

Pravidelne kontrolujte, či je zapojenie snímača uvoľnené alebo staršie a či rozhranie uniká; Vyčistite škvrny oleju a prach na povrchu senzora, aby ste zabránili korózii alebo slabému rozptylu tepla.

Výmenné opatrenia

Je potrebné vybrať senzor, ktorý zodpovedá pôvodným továrenským špecifikáciám. Poskytnutie špecifického modelu vzduchového kompresora môže zabezpečiť kompatibilitu;

Pred výmenou odrežte napájanie a uvoľnite tlak systému, aby ste predišli nebezpečným operáciám pod tlakom;

Po inštalácii vykonajte tlakový test na potvrdenie normálneho prenosu signálu.
