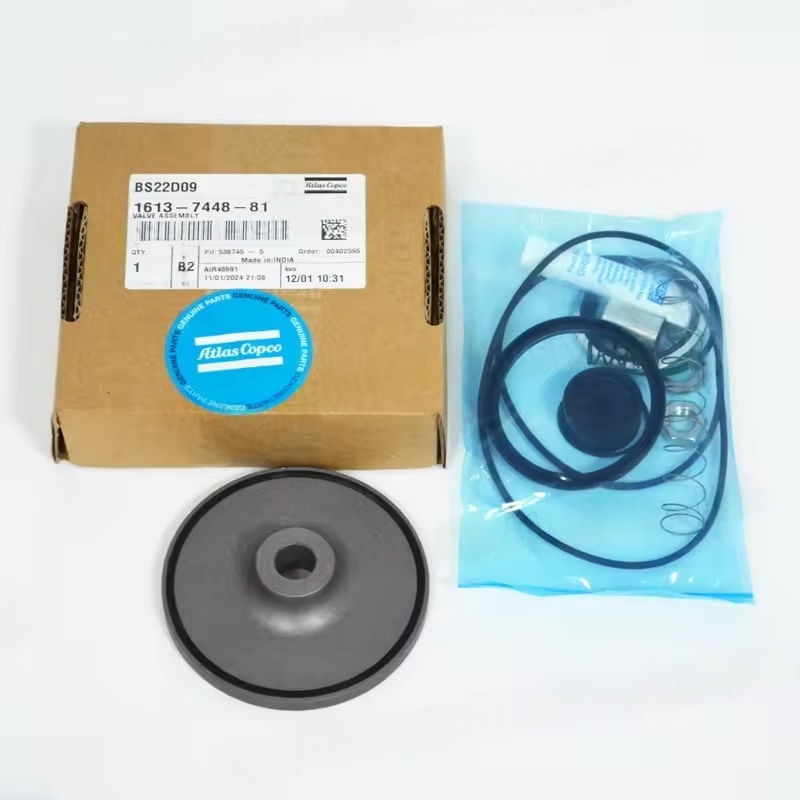

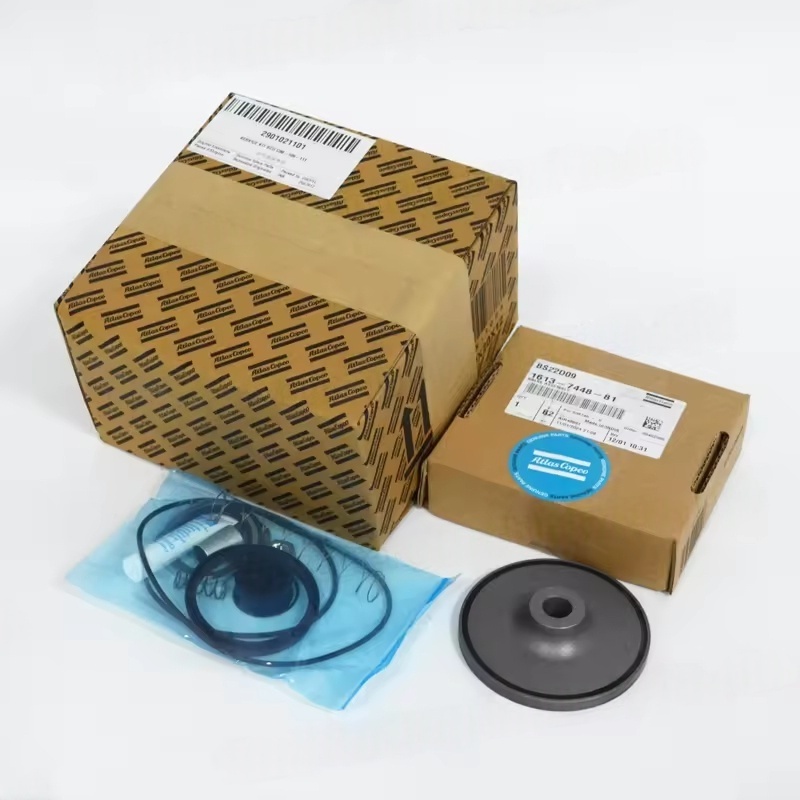

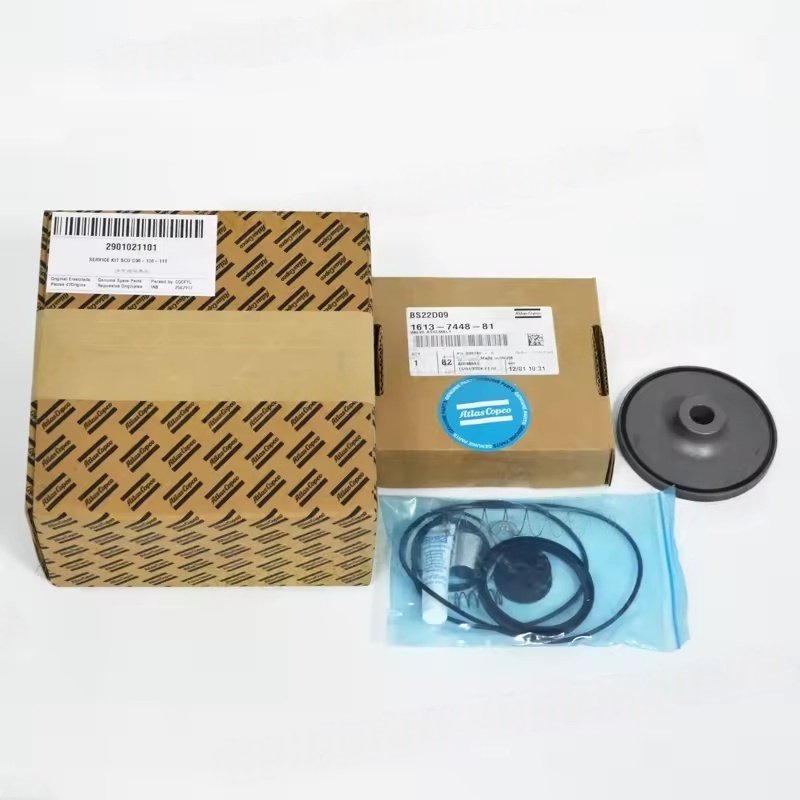

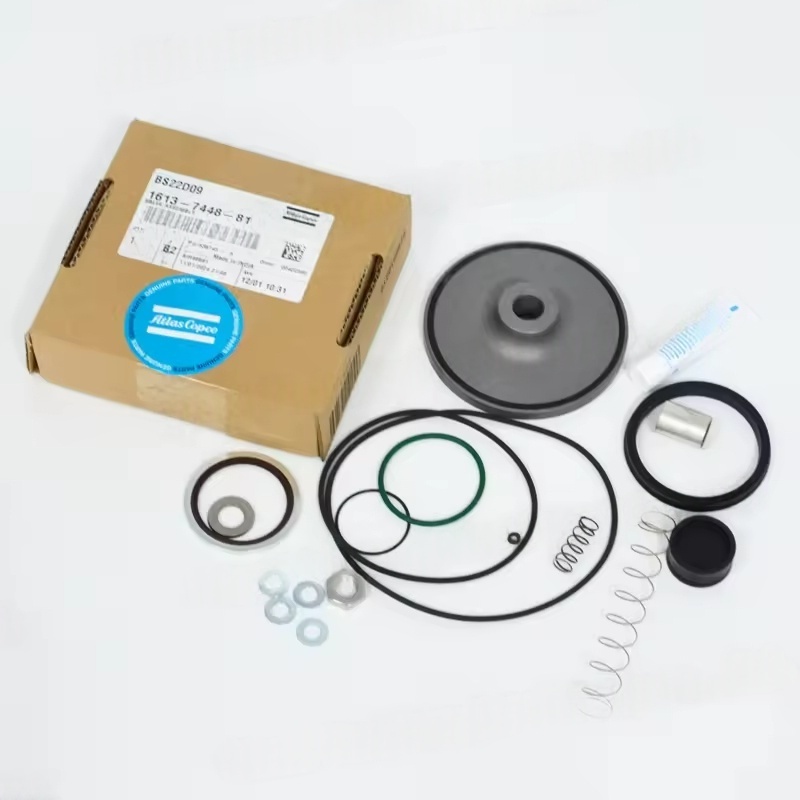

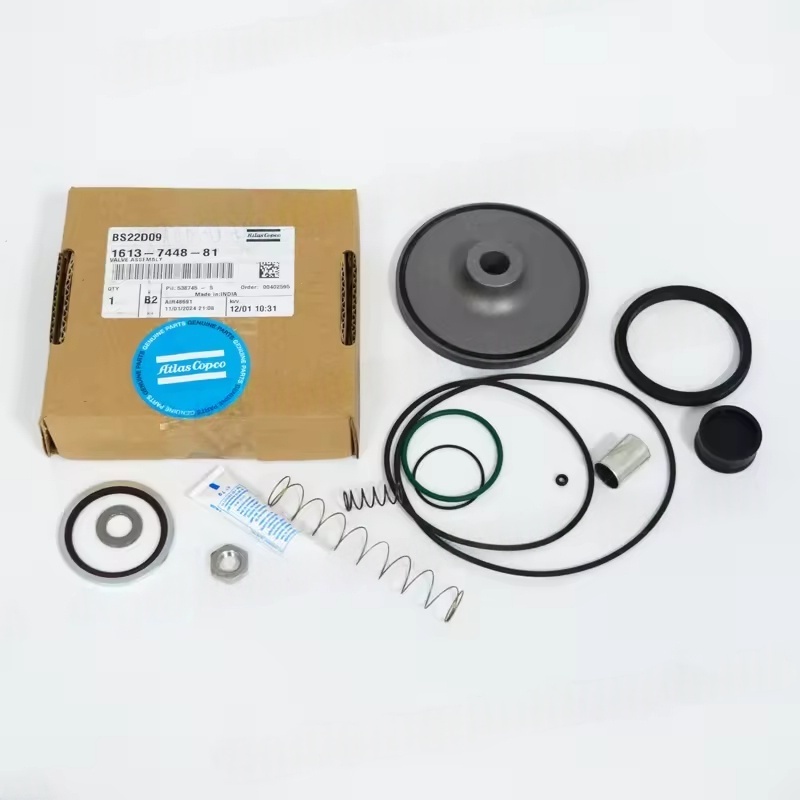

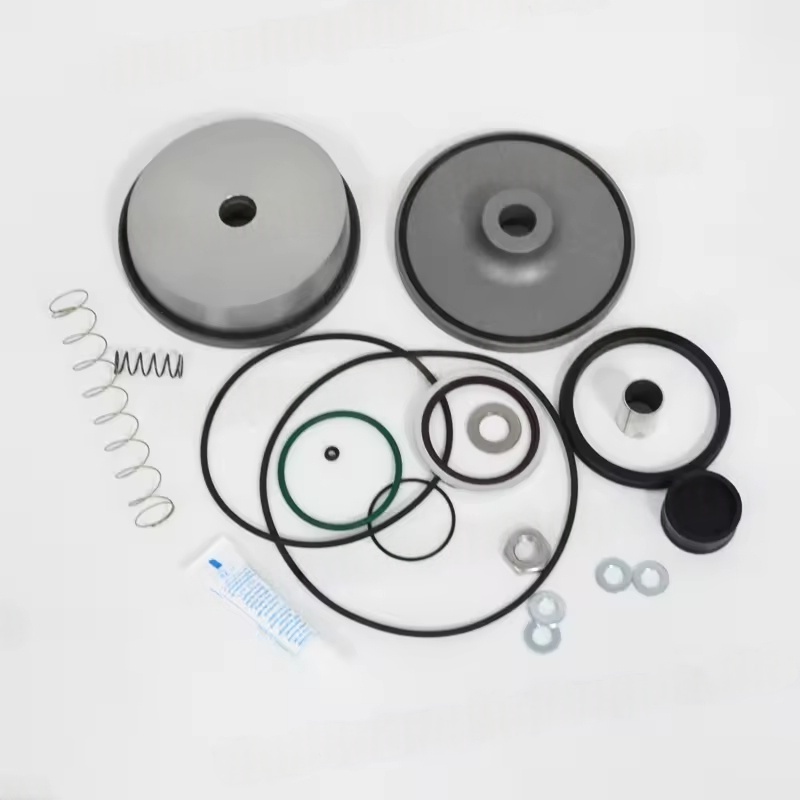

Základné komponenty súpravy výbojového ventilového ventilu Atlas Copco
Zvyčajne zahŕňajú:
Teleso hlavného ventilového ventilu (riadi otvorenie / zatváranie vstupného priechodu)
Elektromagnetický ventil (prijíma signály z tlakových spínačov a riadi účinok výboja)
Pružina, tesnenia (zaisťuje presnosť a tesnenie regulácie tlaku)
Pripojené potrubia alebo kĺby (zodpovedajú návrhu vzduchovej cesty rôznych modelov)
Sedadlo jadra / ventilu ventilu (zložka tesnenia jadra, predchádzanie úniku)
Aplikačné scenáre a funkcie
Riadenie tlaku: V kombinácii s tlakovými senzormi / spínačmi, keď tlak v skladovacej nádrži dosiahne hornú hranicu, otvára sa vypúšťací ventil, čo spôsobí, že kompresor je v stavom stave a zastavuje výstup stlačeného vzduchu.
Ochranný mechanizmus: V prípade preťaženia stroja, pretlaku alebo vypnutia rýchlo vypustíte tlak v plynovej dráhe, aby sa predišlo poškodeniu komponentov v dôsledku kontinuálneho vysokého tlaku.
Prevádzka na úsporu energie: V stave vypúšťania sa spotreba energie kompresora znižuje a predlžuje životnosť zariadenia.
Výber a výmenné opatrenia
Zodpovedanie modelu: Je potrebné zvoliť pôvodnú továreň na základe špecifického modelu vzduchového kompresora (napríklad GA, GX, ZR Series atď.) A jej sily. Napríklad modely nad GA37 majú významné rozdiely v špecifikáciách vypúšťacieho ventilu v porovnaní so malými sériami GX.
Rozsah tlaku: Potvrďte uplatniteľný pracovný tlak súpravy (napríklad 0-10bar alebo 0-16bar), čím sa zodpovedajú tlaku menovaného stroja.
Požiadavky na inštaláciu:
Pred výmenou uvoľnite zvyškový tlak v systéme
Vyčistite súčasti pripojenia, aby ste predišli nečistotám vstupujúcim do plynovej cesty
Pečate musia byť potiahnuté špeciálnym mazacím mastnotom s potravinami (ak sa používajú v potravinárskom priemysle leteckých kompresorov)
