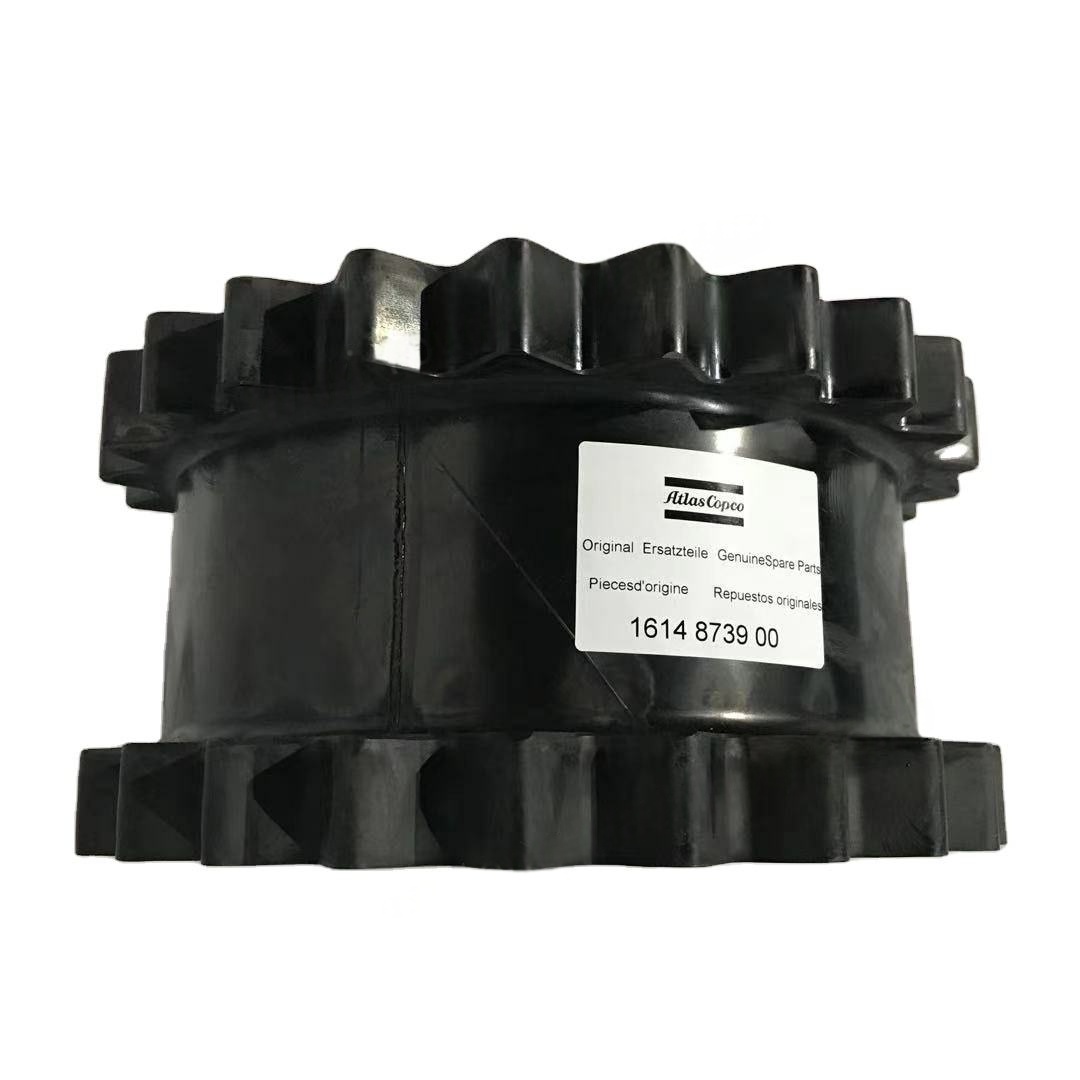

1614873900 Súprava prvkov Flex Flex Flex pre Atlas Copco

Prečo sa rozpadá flexibilné spojenie vzduchového kompresora?

1. Povrchové opotrebenie zubov (najbežnejšie)

Príznak: Hrúbka zubov klesá, zvyšuje sa drsnosť povrchu zubov a v závažných prípadoch sa vyskytuje krokové opotrebenie.

Dôvody:

Nedostatočné mazanie: nedostatočné množstvo mazacieho oleja alebo starého oleja, čo vedie k priamym kontaktom a trením medzi povrchmi zubov.

Vniknutie nečistôt: zlyhanie tesnenia, prachu a kovových častíc vstupujú medzi zubami, ktoré zosilňujú abrazívne opotrebenie.

Nadmerné zaťaženie: Skutočný krútiaci moment presahuje menovitú hodnotu spojky, čo spôsobuje nadmerné kontaktné napätie na povrchoch zubov.

Onsint presahujúci štandard: Nesprávne zarovnanie dvoch hriadeľov (axiálne / radiálne / uhlové) spôsobuje nerovnomerné zaťaženie povrchov zubov, čo vedie k intenzívnému miestnemu opotrebeniu.

2. Adhézia povrchu zubov

Príznak: Kov na povrchu zubov sa topí a zvary v dôsledku vysokej teploty, ktoré tvoria drážky.

Dôvody:

Vysoká rýchlosť a ťažké zaťaženie: Trenie na povrchoch zubov vytvára teplo pri vysokých otáčaní, čo spôsobuje prasknutie olejového filmu.

Zlyhanie mazania: Nedostatočná viskozita mazania oleja alebo zlá výkonnosť proti adhézii.

Nesúhlas materiálu: Rozdiel tvrdosti medzi vnútornými a vonkajšími zubami je príliš malý (ideálny rozdiel je HRC 5 - 10).

3. Zlomenie skrutky

Symptóm: Spojenie skrutiek (najmä skrutky s dierovými otvormi) zažívajú zlomeniny únavy.

Dôvody:

Nedostatočná predbežná sila: Zlyhanie utiahnutia podľa špecifikovaného krútiaceho momentu počas inštalácie, čo spôsobuje, že skrutky sú vystavené striedavému zaťaženiu.

Zlyhanie uvoľnenia v čase: Vibrácie zariadenia vedú k uvoľneniu skrutky, zintenzívnenom koncentrácii napätia.

Materiálna defekt: nedostatočná pevnosť skrutiek alebo prítomnosť trhlín a iných defektov.

4. Starnutie a únik tesniacich krúžkov

Symptóm: Lubrikujúce úniky oleja, viditeľné škvrny oleja na vonkajšej strane spojky.

Dôvody:

Vysoká teplota: Dlhodobá prevádzka vo vysokoteplotnom prostredí, gumové tesniace krúžky vek a tvrdenie.

Chemická korózia: Korózia tesniacich krúžkov mazaním oleja alebo environmentálnych médií (napríklad kyslých plynov).

Nesprávna inštalácia: tesniace krúžky sú počas inštalácie poškriabané alebo skreslené.

5. únavové trhliny

Symptóm: Praskliny sa objavujú na polostrerovaní alebo medziprodukte, bežne pri koreni zubov alebo na klávesnici.

Dôvody:

Časté štartovacie zastavenie: Časté štartovacie zastavenie zariadenia generuje nárazové zaťaženie.

Rezonancia: Prirodzená frekvencia spojenia je blízko k vibračnej frekvencii zariadenia, čo spôsobuje rezonanciu.

Materiálna defekt: V odliatku sú otvory vzduchu, inklúzie trosiek atď., Ktoré sa stávajú zdrojom prasklín.

II. Analýza prípadov

Prípad 1: Nadmerné opotrebenie povrchu zubov

Pozadie: Po jednom roku prevádzky sa hrúbka zubov spojky chemickej rastliny zvýšila o 20% (normálne ≤ 10%).

Dôvody:

Nesprávny výber mazacieho oleja (príliš nízka trieda viskozity), ktorý nie je schopný vytvoriť efektívny olejový film.

Pri prívode vzduchu nainštalované žiadne zariadenie na odstránenie prachu, prach vstúpil do spojovacieho interiéru.

Prípad 2: Zlomenie skrutiek spôsobujúcich vypnutie stroja

Pozadie: Skrutky spojenia vzduchového kompresora v určitej bani sa zlomili postupne trikrát, čo viedlo k strate približne 50 000 juanov zakaždým v dôsledku vypnutia.

Dôvody:

Počas inštalácie sa nepoužíval krútiaci moment a predbehnutá sila bola nedostatočná (iba 60% špecifikovanej hodnoty).

Pravidelné kontroly uvoľnenia skrutiek sa nevykonali, čo viedlo k rozbitiu únavy.

Prípad 3: Starnutie tesnenia a únik oleja

Pozadie: Spojenie vzduchového kompresora určitej továrne na farbenie bolo každý týždeň doplňované mazajúcim olejom, ale stále často vyvolávajú alarmy nedostatku oleja.

Dôvod:

Zariadenie funguje v prostredí 80 ° C už dlhú dobu a gumový tesniaci krúžok nitrilu starší a praskol.

Lubrikačný olej obsahuje prídavné látky extrémneho tlaku, ktoré urýchľujú koróziu gumy.
