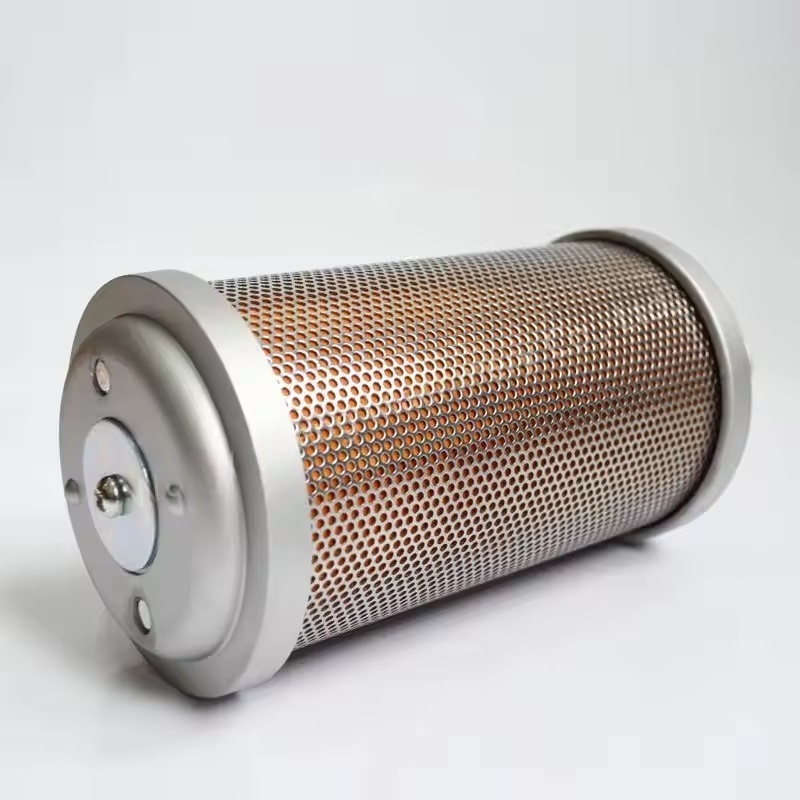

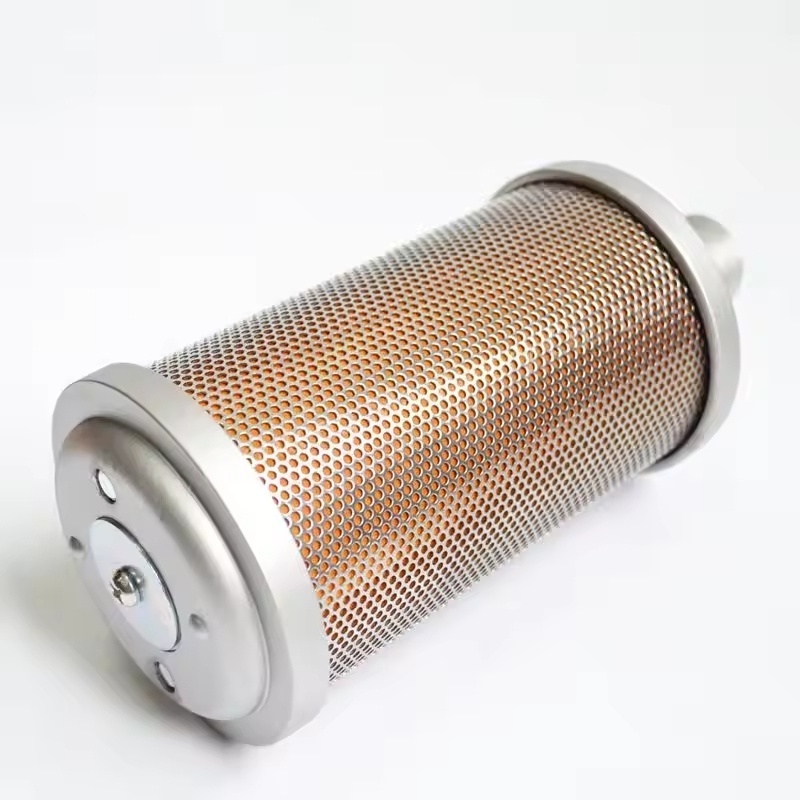

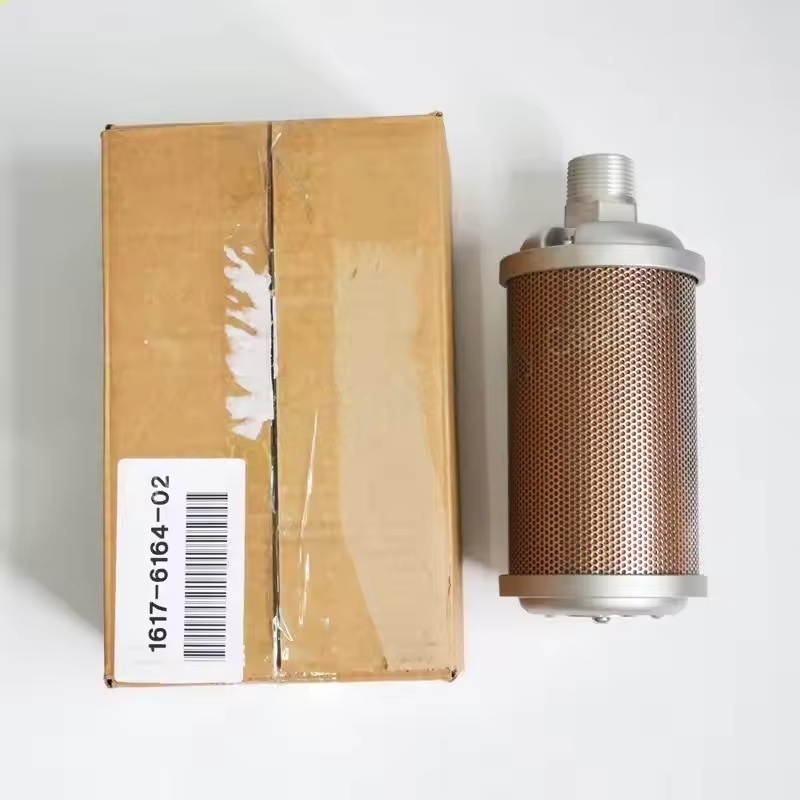

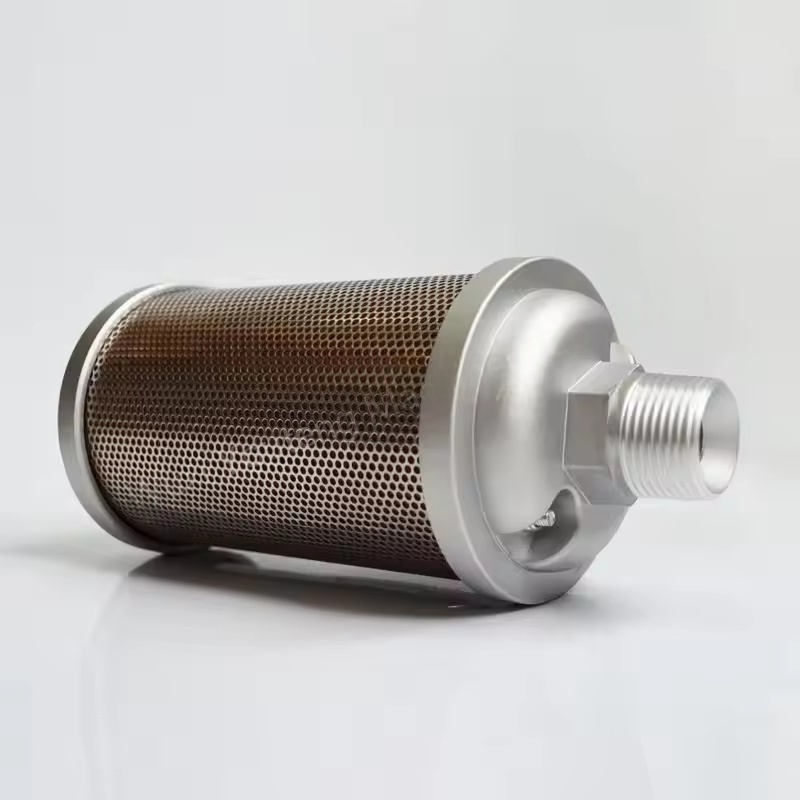

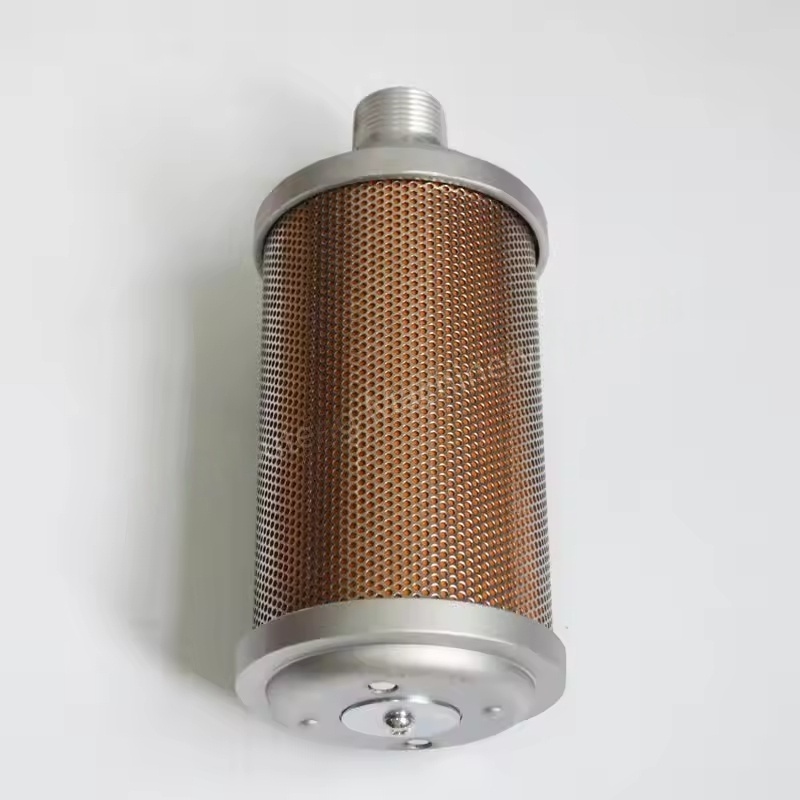

1617616402 ATLAS COPCO Air Compressor tlmicer

1. Atlas Copco Timsencer Part Shell

Funkcia: Chráni vnútornú štruktúru redukcie hluku a hladko vedie prúdenie vzduchu.

Materiál: Zvyčajne vyrobený z oceľových doštičiek (ako je oceľ valcovaná za studena) alebo z nehrdzavejúcej ocele s určitou pevnosťou a odolnosťou proti korózii. Niektoré tlmiče s malými veľkosťami môžu na zníženie hmotnosti použiť zliatinu hliníka.

Vlastnosti: Povrch škrupiny môže byť ošetrený maľbou alebo elektrotechom, aby sa zvýšila schopnosť odolná proti hrdzi. Konštrukčný dizajn musí vyvážiť utesnenie a odolnosť proti prietoku vzduchu.

2. Atlas Copco tlmič, ktorý absorbuje zvuk, materiál na absorbovanie zvuku

Funkcia: znižuje hluk absorbovaním zvukovej energie. Je to zložka redukcie šumu jadra tlmiča.

Bežné materiály:

Sklenené vlákno: Nízke náklady a dobrý účinok absorpcie zvuku, ale je potrebné prijať ochranné opatrenia, aby sa predišlo odkladaniu vlákien a kontamináciou komprimovaného vzduchu.

Pórovitá keramika: odolná voči vysokým teplotám a škvrnám oleja, vhodné na olejové vzduchové kompresory.

Kovový drôt sieťovina / pórovitá kovová doska: Dobrá priepustnosť vzduchu, vydrží vysoký tlak, často používaný vo vysokotlakových vzduchových kompresoroch.

Polyesterové vlákno: Environmentálne šetrné a nie sú náchylné na absorpciu vlhkosti, vhodné pre scenáre s vysokými požiadavkami na kvalitu ovzdušia (ako je potravinový, farmaceutický priemysel).

3. Vnútorné štrukturálne komponenty Atlas Copco tlmič

Porézne trubice / oddiely:

Vložte prietok vzduchu, ktorý sa má rovnomerne rozložiť, čo umožňuje zvukom vlny úplne kontaktovať materiál absorbujúci zvuk.

Dizajn perforácie (priemer, rozstup) sa musí optimalizovať podľa frekvencie výfukových plynov vzduchového kompresora, aby sa zvýšil účinok redukcie hluku v špecifických frekvenčných pásmach.

Expanzná komora / rezonátor:

Využite princíp odrazu zvukových vĺn a rušenia na zrušenie hluku, ktorý sa často používa na zníženie nízkofrekvenčného hluku.

Rôzne objemové komory môžu byť kombinované tak, aby pokryli širší frekvenčný rozsah.

4. Rozhrania pripojenia Atlas Copco Ticho

Funkcia: Pripája sa k výfukovému otvoru vzduchového kompresora, potrubia atď., Aby sa zabezpečilo tesné tesnenie bez úniku.

Forma:

Závitové rozhranie (napríklad NPT, G NAHRAD): Vhodné pre malé vzduchové kompresory, je inštalácia pohodlná.

Rozhranie príruby: Používa sa pre stredné a veľké vzduchové kompresory, spojenie je pevné a tesnenie je dobré.

Rýchly konektor: Pohodlné pre demontáž a údržbu, bežné v mobilných vzduchových kompresoroch.

5. Atlas Copco Tichocer Sturpet Net / Filter Layer

Funkcia: Zabraňuje časticiam z materiálu absorbujúceho zvuk, ktorý vstúpi do systému vzduchového kompresora alebo potrubia, čím sa zabráni kontaminácii zariadenia alebo plynu koncového použitia.

Materiál: Kovová sieť (napríklad sieť z nehrdzavejúcej ocele) alebo filtračná handrička odolná voči vysokej teplote, je potrebné pravidelne čistiť alebo pravidelne vymeniť, aby sa zabránilo zablokovaniu.

Druhy tlmiča (podľa štruktúry)

Odolný tlmič: Odráža zvukové vlny prostredníctvom rozširujúcich komôr, rezonátorov atď., Vhodný na zníženie nízkofrekvenčného hluku.

Rezonančný tlmič: Hlavne sa spolieha na materiály absorbujúce zvuky, aby absorbovali zvukové vlny, čo je dobré pri znižovaní šumu strednej až vysokej frekvencie.

Kompozitný tlmič s rezonančným impedanciou: Kombinuje výhody oboch, môže súčasne znížiť hluk v širokom frekvenčnom rozsahu, najčastejšie používané.
