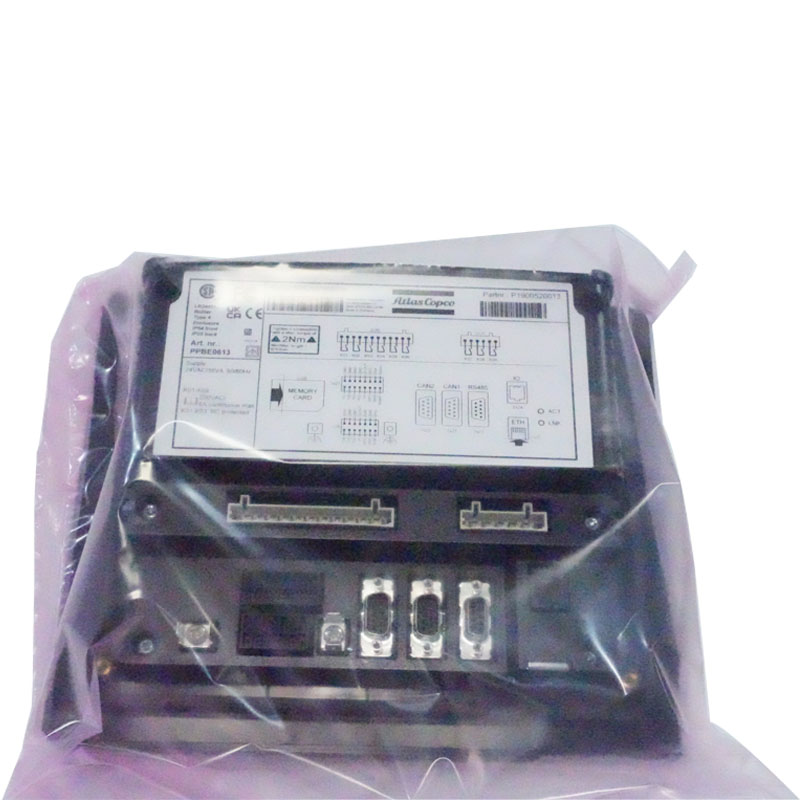

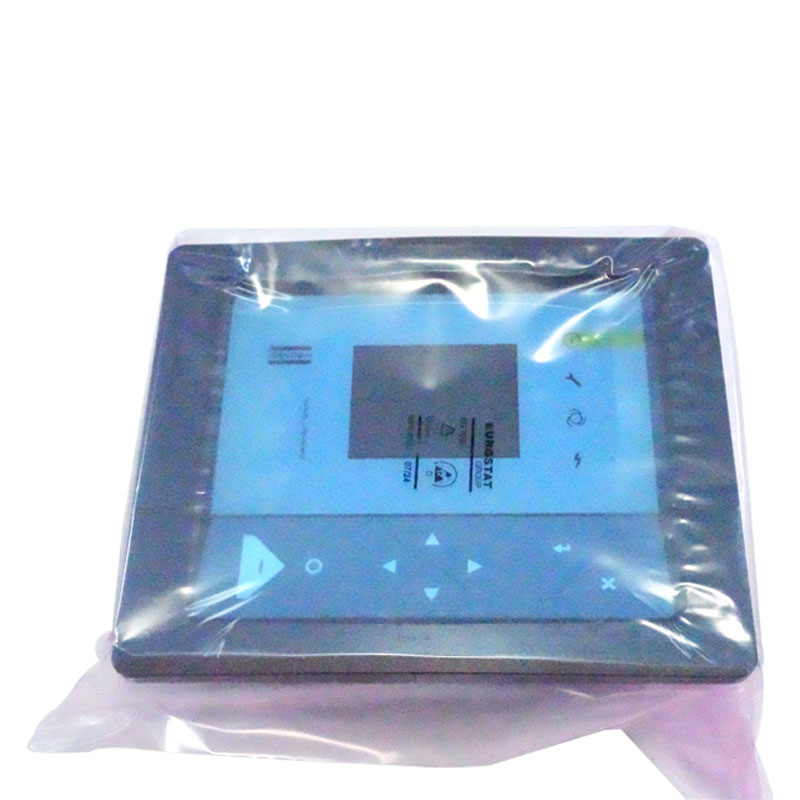

1900520013 Atlas Copco Parts Compressor Controller

I. erózia životného prostredia

Kontaminácia prachu a vlhkosti

Vzduchové kompresory pracujú v továrňových workshopoch, výstavných miestach atď. Ak nie sú správne chránené, prach, olej a vlhkosť napadnú vnútorné komponenty ovládača:

Prach sa hromadí na povrchu dosky obvodu, čo spôsobuje skraty komponentov alebo slabý rozptyl tepla;

Vo vlhkom prostredí (relatívna vlhkosť> 85%) bude medená fólia dosky obvodu oxidovať a spájkové kĺby korodujú, najmä v obdobiach dažďov alebo v oblastiach s vysokou humlnicou, čo vedie k posunu riadiaceho signálu a poruchami gombíkov.

Prípadová štúdia: Ovládač bez ochranného krytu prevádzkovaného v dielni naloženej na prach po dobu 1-2 rokov, často zažíva blikanie relé a blikajúcej obrazovky v dôsledku akumulovaného prachu na doske obvodu.

Vysoký náraz teploty a vibrácie

Keď je ovládač blízko hlavnej jednotky alebo komponentov rozptyľovania tepla a zostáva v prostredí nad 50 ° C (viac ako menovitá prevádzková teplota o 40 ° C), urýchli sa starnutie kondenzátorov, hranolky atď. A skráti ich životnosť (na každú 10 ° C teplotu, životnosť elektronických komponentov môže byť polovica);

Vysokofrekvenčné vibrácie počas prevádzky vzduchového kompresora spôsobia voľné zapojenie vo vnútri ovládača a uvoľnené spájkovacie spojy, najmä ak nie sú pevne pevné, čo vedie k slabému kontaktu napájania a prerušeným signálom snímača.

II. Abnormality obvodu a problémy s energiou

Kolísanie napätia a nárazové vplyvy

Výkonová mriežka má komplexné zaťaženie (ako sú zváracie stroje, veľké zastavenie motora), ktoré môžu ľahko spôsobiť náhle prepätie napätia alebo okamžité prepätia s vysokým napätím:

Nízke napätie (pod menovitým napätím o 15%) spôsobí nedostatočný zdroj napájania CPU radiča, porucha prevádzky programu a strata údajov;

Prelomy vysokonapäťových presmerovaní (napríklad bleskové údery, prepínanie elektrickej mriežky) sa môžu prelomiť napájacím modulom a stabilizujúcim čipom na napätie, ktoré priamo vyhorí dosku obvodu.

V scenároch bez stabilizovaného zariadenia na zdroj napájania alebo prepätia sa rýchlosť zlyhania ovládača zvýši o viac ako 30%.

Poruchy skratu a preťaženia

Staré externé vedenia a nesprávne zapojenie snímača (napríklad pripojenie napájania 220 V k terminálu signálu 5V) môžu spôsobiť skrat v vstupnom obvode ovládača, ktorý vyhorí poistky alebo jadrové čipy;

Ak ovládacie prvky (ako sú solenoidové ventily, relé) preťaženie, reverzná elektromotívna sila môže prelomiť výstupný port ovládača, čo spôsobuje zlyhanie riadiaceho signálu.

III. Starnutie komponentov a kvalitné chyby

Prírodné starnutie základných komponentov

Po 3 až 5 rokoch použitia sa elektrolytický kondenzátor (zodpovedný za filtrovanie a stabilizáciu napätia) v ovládači postupne vyschne, jeho kapacita sa zníži, čo vedie k zvýšenému zvlneniu napájania a resetovaniu CPU, blikanie zobrazenia;

Kontakty relé, ktoré sú často aktivované (napríklad kontakty, ktoré sa často začínajú a zastavujú vzduchové kompresory), sa stanú zle vodivou v dôsledku popálenia oblúka, ktoré sa prejavujú ako „vydané príkazy, ale žiadne kroky z činného prvku“ (napríklad neschopnosť načítať/vykladať).

Navrhovať alebo vyrábať chyby

Radičy s nízkymi cenami môžu používať dolné komponenty (ako sú falšované kondenzátory, čipy s nízkou špecifikáciou) alebo mať neprimerané návrhy obvodov (napríklad zlé usporiadanie rozptylu tepla, chýbajúce ochranné obvody), ktoré sú náchylné k skorému zlyhaniu aj počas normálneho používania;

Problémy s kompatibilitou: Niektoré ovládače tretích strán sa dobre nezhodujú so senzormi a ovládacími snímačmi a ovládacím strojom a môžu spôsobiť nehody programu v dôsledku konfliktov signálu po dlhodobej prevádzke.

Iv. Nesprávne použitie a údržba

Nesprávne nastavenia parametrov a prevádzkové chyby

Neprofesionáli náhodne modifikujúce parametre radiča (napríklad prah ochrany proti preťaženiu, horné a dolné limity tlaku) môžu spôsobiť, že regulátor stratí svoju ochrannú funkciu alebo dokonca spustí poruchu interného programu v dôsledku logických konfliktov;

Následne vypnutie (nepredstavuje sa normálny postup vypnutia) môže spôsobiť poškodenie uložených údajov radiča, takže nie je možné načítať program po spustení.

Poruchy zapojenia a porúch snímača vedúce k poškodeniu komponentov

Ak senzory (ako sú tlakové senzory, teplotné sondy) skrat alebo vek, ak regulátor nemá nadprúdový ochranný obvod, môže zvrátiť modul získania signálu;

Nesprávne externé zapojenie (napríklad spojovacie vodiče motora k terminálom signálu ovládača) priamo spôsobia vniknutie vysokého napätia a vyhorí slabé elektrické komponenty.

Nedostatok pravidelného čistenia a kontroly

Neúspech čistenia prachových a olejových škvŕn na povrchu ovládača po dlhú dobu upchá otvory rozptylu tepla, čo spôsobí nadmernú vnútornú teplotu;

Ak nie sú pravidelne kontrolované zapojenie, voľné vodiče môžu spôsobiť iskrenie, ktoré by mohlo poškodiť koncový blok alebo dosku obvodu.
