Atlas Copco Inverter Solenoid Valve GA37VSD Model 1089058009 pre priemyselné kompresory

Hlavné funkcie a účely

Regulácia dynamického tlaku

Vzdávkový vzduchový kompresor nastavuje rýchlosť motora v reálnom čase podľa dopytu na konci náročným na plyn, zatiaľ čo ventil solenoidu s premenlivou frekvenciou reaguje synchrónne na signály riadiaceho systému. Reguláciou objemu sacieho objemu (ako je napríklad regulovanie stupňa otvorenia sacieho ventilu) a objem návratového oleja sa tlak systému vždy udržiava v rozsahu nastaveného rozsahu, čím sa zabráni kolísaniu tlaku spôsobených zmenami zaťaženia.

Prepínanie načítania / vykladania

Keď sa zmení dopyt po plyne, ventil solenoidu prijíma pokyny z radiča s premenlivou frekvenciou a rýchlo prepne stav ventilu:

Pri načítaní je sačný kanál otvorený, aby umožnil vzduchu do kompresnej komory;

Pri vykladaní je príjem alebo odvzdušňovací kanál uzavretý, čím sa znižuje zbytočná spotreba energie.

Pomocná kontrola na separáciu ropného plynu

V skrutkových kompresoroch s premenlivou frekvenciou vzduchu sa niektoré solenoidové ventily používajú na reguláciu prietoku návratového oleja separátora oleja, aby sa zabezpečilo, že cirkulácia mazacieho oleja sa zhoduje s procesom kompresie, čím sa zlepšuje účinnosť separácie ropného plynu.

Bezpečnostné spojenie

V súvislosti s tlakovými senzormi, teplotnými senzormi atď., Keď sa v systéme vyskytujú abnormálne podmienky, ako je pretlak alebo nadmerná časť, môže solenoidný ventil rýchlo reagovať odrezaním prívodu alebo otvorením reliéfneho ventilu na ochranu bezpečnosti zariadenia.

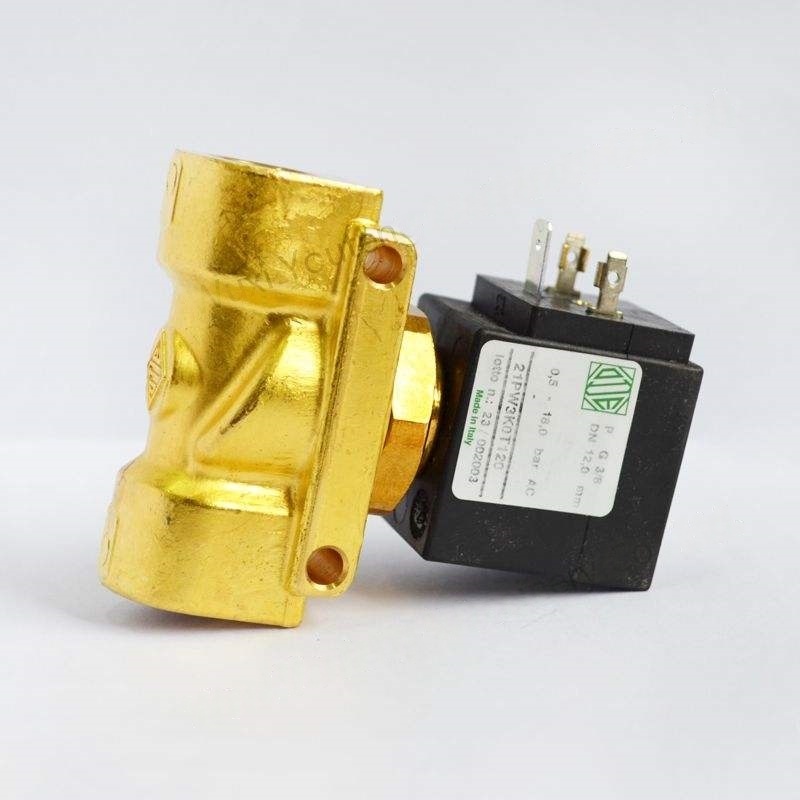

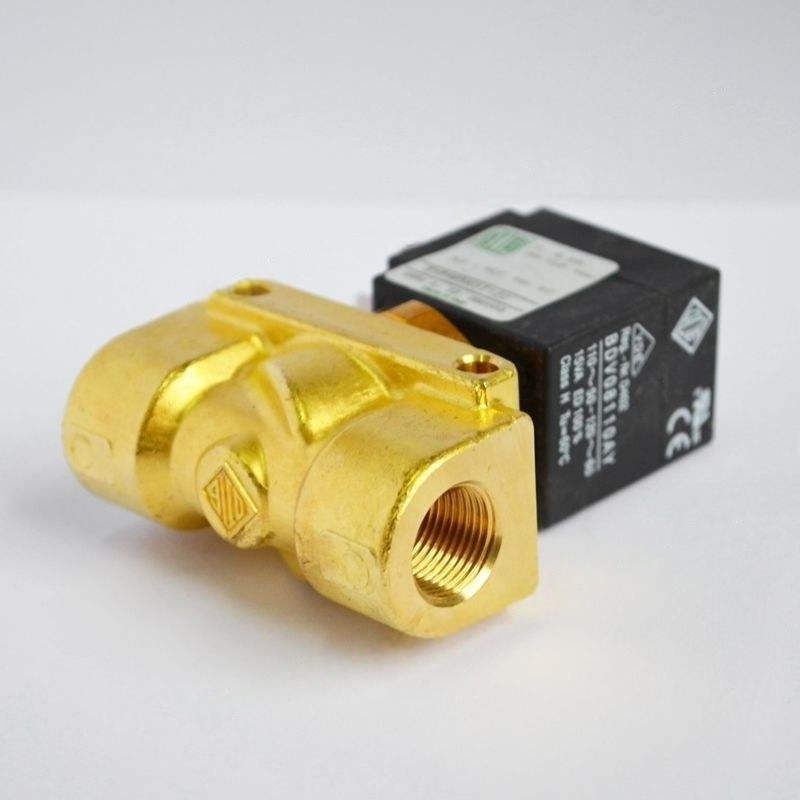

Štruktúra a vlastnosti

Rýchla reakcia: Využívanie vysokofrekvenčnej elektromagnetickej jednotky je čas prepínania ventilov krátky (zvyčajne v milisekundovom rozsahu), ktorý je schopný splniť požiadavky na reguláciu rýchlej rýchlosti v systéme s premenlivou frekvenciou.

Odolný voči médiu: Telesný materiál ventilu je väčšinou meď alebo nehrdzavejúca oceľ a tesniace komponenty používajú olej rezistentný a vysokokemperačný gumový gumy (ako je gumáreň nitrilu, fluórbber), schopný prispôsobiť sa pracovnému prostrediu zmesi olej-plynu vo vzduchovom kompresore.

Adaptabilita: Špecifikácie napätia sú väčšinou DC24V (kompatibilné s ovládačom premenlivej frekvencie), veľkosť rozhrania je navrhnutá podľa modelu vzduchového kompresora, aby sa zabezpečilo uzavreté spojenie so systémom potrubia.

Nízka dizajn spotreby energie: Niektorí prijímajú cievky úspory energie na zníženie spotreby energie počas dlhodobého zapnutia, čo je v súlade s koncepciou variabilného frekvenčného systému na úsporu energie.

Bežné poruchy a údržba

Uviaznutý alebo nefunkčný

Dôvody: Olej a nečistoty v stlačenom vzduchu priľne k jadru ventilu alebo ventilu, čo spôsobuje, že ventil sa neotvorí alebo zatvára normálne; starnutie cievok alebo voľné zapojenie.

Ošetrenie: Demontáž a vyčistite jadro ventilu a ventilu, odstráňte nečistoty; Skontrolujte hodnotu odporu cievky (zvyčajne by mala byť v nominálnom rozsahu), opravte zapojenie alebo vymeňte cievku.

Únik

Dôvody: Tlápiace sa komponenty opotrebujú alebo vek alebo tesniace povrchy jadra ventilu a sedadla ventilu sú poškriabané.

Ošetrenie: Vymeňte tesniace komponenty odolné voči oleju, brúste a opravte tesniaci povrch (v ťažkých prípadoch vymeňte telo ventilu).

Oneskorenie reakcie

Dôvody: Nestabilné napájacie napätie alebo únava vnútornej pružiny v tele ventilu.

Ošetrenie: Skontrolujte vedenie napájacieho zdroja, aby ste zaistili, že napätie spĺňa požiadavky; Vymeňte pružinu vo veku.
