Materiál a štrukturálne charakteristiky

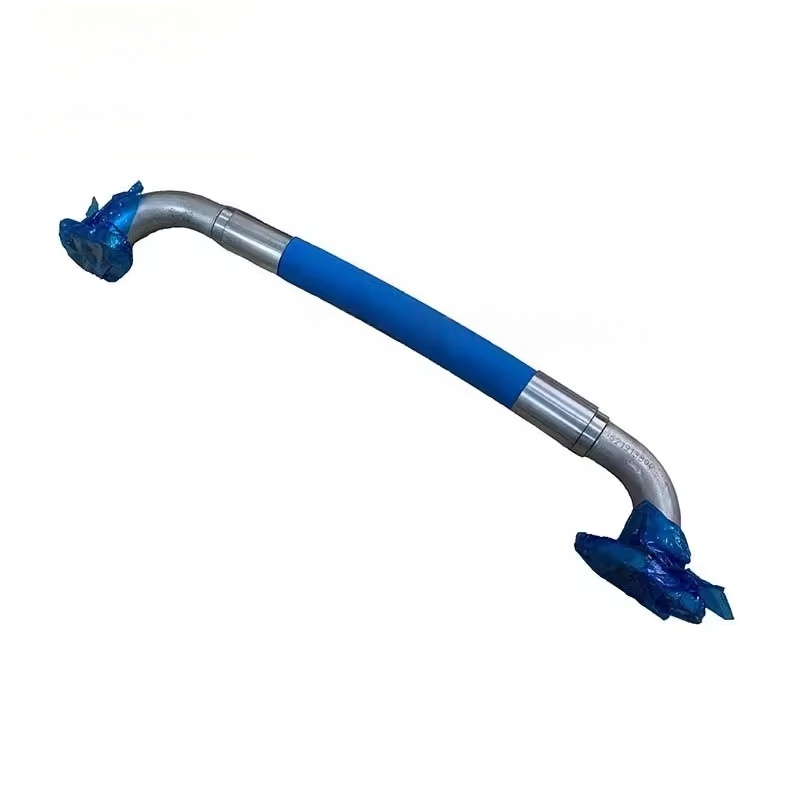

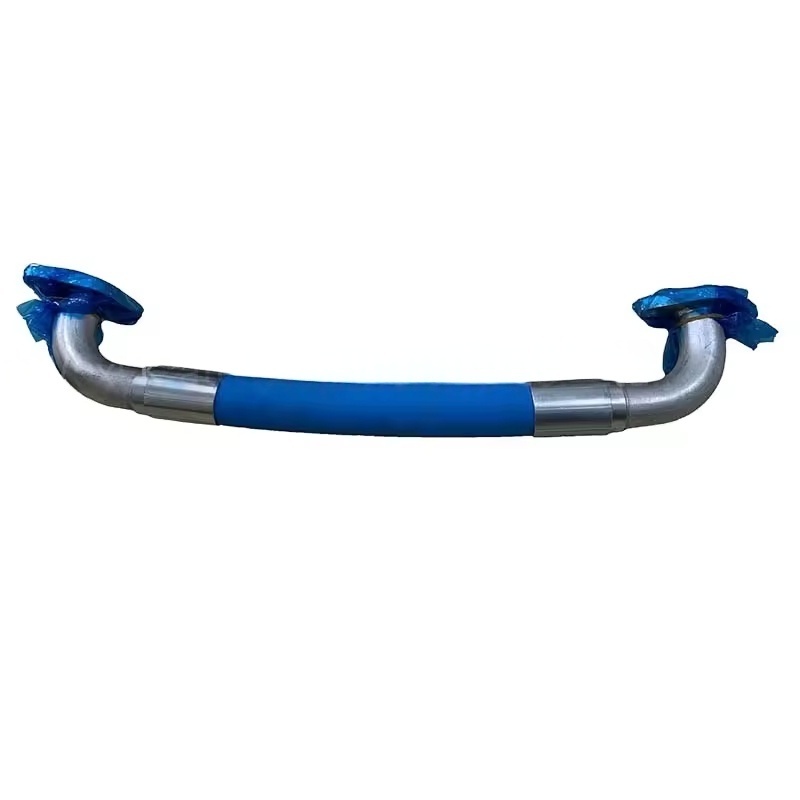

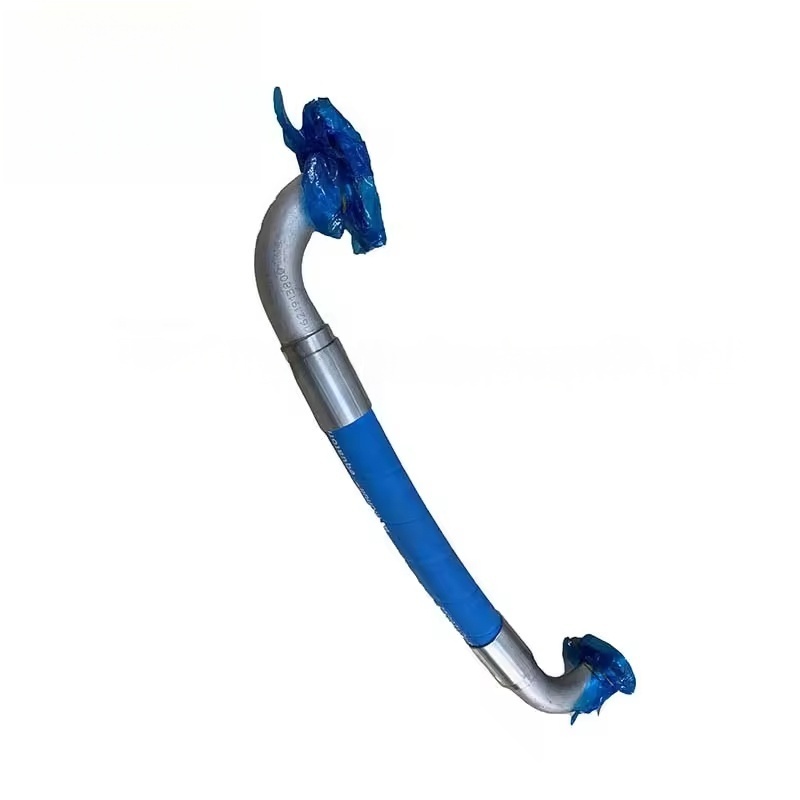

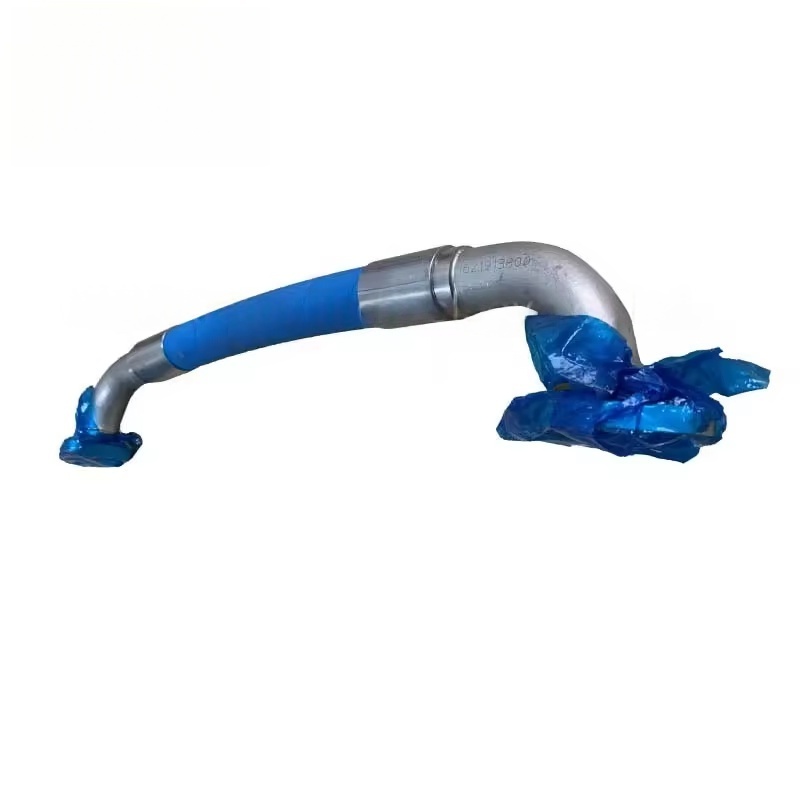

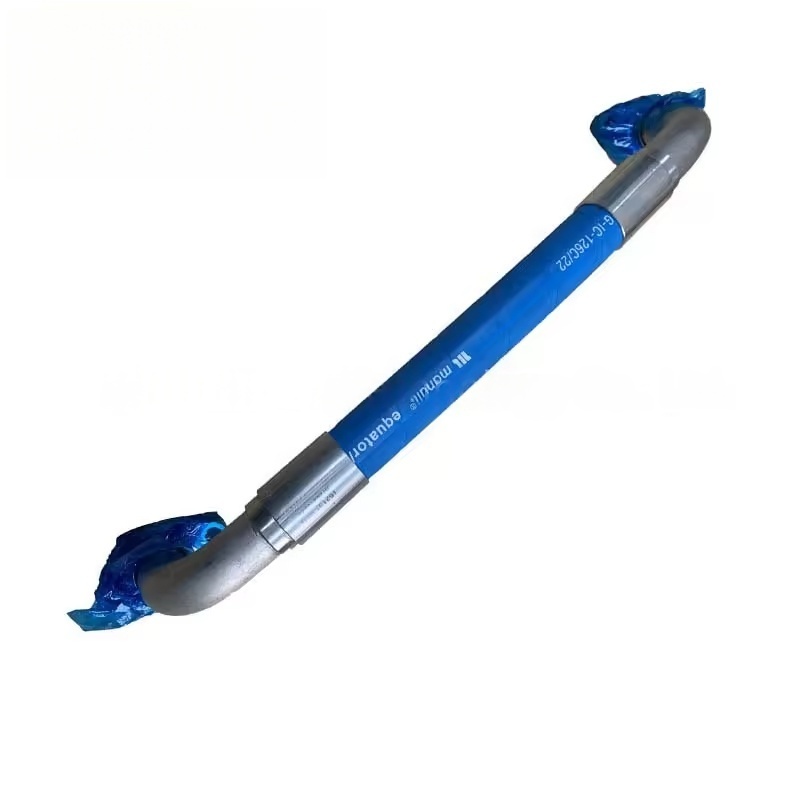

Pôvodná továrenská hadica je vyrobená z kompozitného materiálu, ktorý je odolný voči vysokému tlaku a starnutiu. Bežné štruktúry zahŕňajú:
Vnútorná vrstva: syntetický guma alebo materiál PTFE, ktorý je odolný voči korózii vzduchu a kompresného vzduchu, zabezpečuje čisté transportné médium a zabraňuje starnutiu a praskaniu;
Vrstva výstuže: tkaný oceľový drôt alebo sieťovina s vysokou úrovňou tkaniny alebo vlákninu, ktorý zvyšuje odpor tlaku hadice (zvyčajne schopný odolať pracovnému tlaku 16-30 bar, pričom tlak prasknutia presahuje menovité tlak viac ako 4-krát);
Vonkajšia vrstva: Gumber alebo PVC materiál odolný voči poveternostným vplyvom a poveternostné vplyvy, chránenie vnútornej vrstvy a výstužnej vrstvy pred vonkajším trením, ultrafialových lúčov alebo chemickej erózie.
Zároveň sú konce hadice vybavené kovovými spojmi (napríklad rýchlymi spojkami, závitovými spojmi), ktoré zaisťujú uzavreté spojenie s rozhraním zariadenia.
Funkcie a aplikačné scenáre
AC hadica sa používa hlavne v systémoch skrutkovacích strojov pre:
Spájajúce komponenty, ktoré nemožno priamo pripojiť v dôsledku tuhého potrubia (napríklad od výstupu kompresora po skladovaciu nádrž, filter do sušičky atď.);
Absorbovanie vibrácií z prevádzky zariadenia, zníženie opotrebenia alebo uvoľnenia potrubia v dôsledku rezonancie;
Prispôsobenie obmedzeniam priestoru inštalačného priestoru, uľahčenie usporiadania potrubia a neskoršej údržbe a demontáži.
Rôzne dĺžky a priemery hadíc môžu spĺňať požiadavky rôznych prietokov a inštalačných vzdialeností.
Kľúčové body pre výber modelu
Pri výbere modelu by sa mali zamerať nasledujúce parametre na:
Špecifikácia priemeru: Vyberte na základe prietoku stlačeného vzduchu, bežné vnútorné priemery zahŕňajú 10 mm, 16 mm, 25 mm (zodpovedajúce 1/4 ", 3/8", 1 "v cisárskych jednotkách) a musí sa zhodovať s veľkosťou rozhrania spojovacích komponentov;
Pracovný tlak: Musí splniť maximálny tlak systému (skrutkové stroje sa zvyčajne pohybujú od 10 do 16 barov), vyberte hadice s úrovňou tlakového odporu v súlade so systémom;
Typ dĺžky a kĺb: Vyberte na základe inštalačnej vzdialenosti a formulára rozhrania (napríklad závit G1/4, typ rýchleho insertu, príruba atď.), Niektoré hadice majú vlastné dĺžky;
Model vzduchového kompresora: Rôzne série (ako napríklad GA, ZR, G atď.) MÔŽU mať rôzne zodpovedajúce hadice v dôsledku rôznych návrhov systému, poskytujúce model (napríklad GA45VSD) a sériové číslo výroby pre presné porovnávanie.
