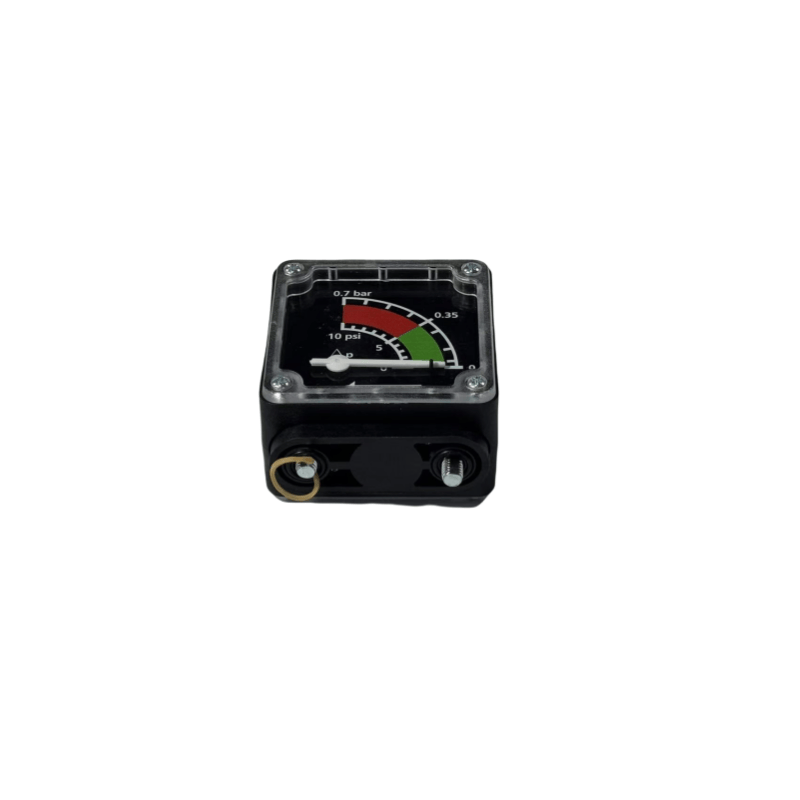

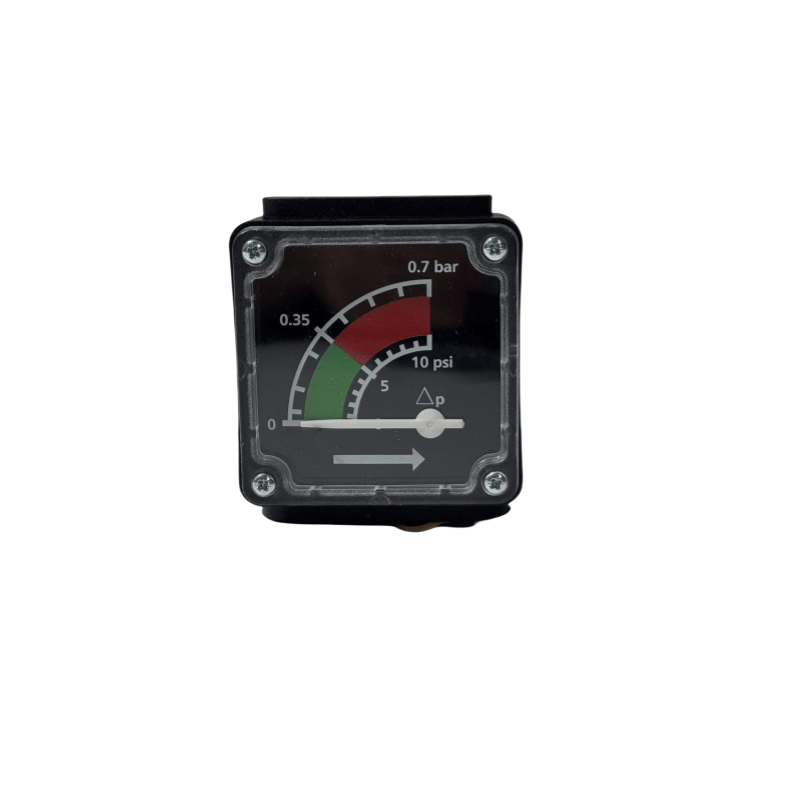

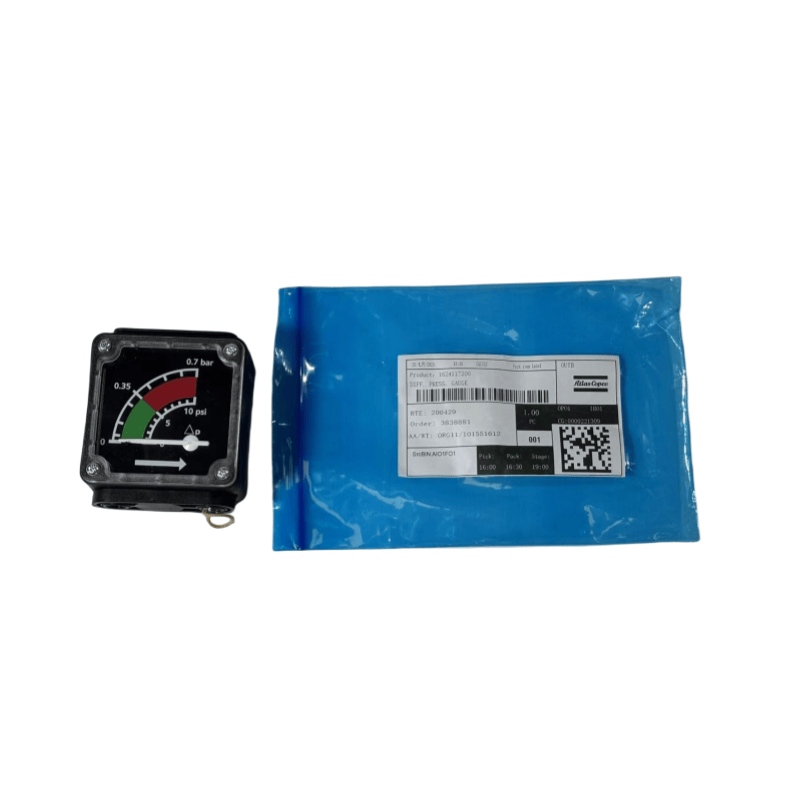

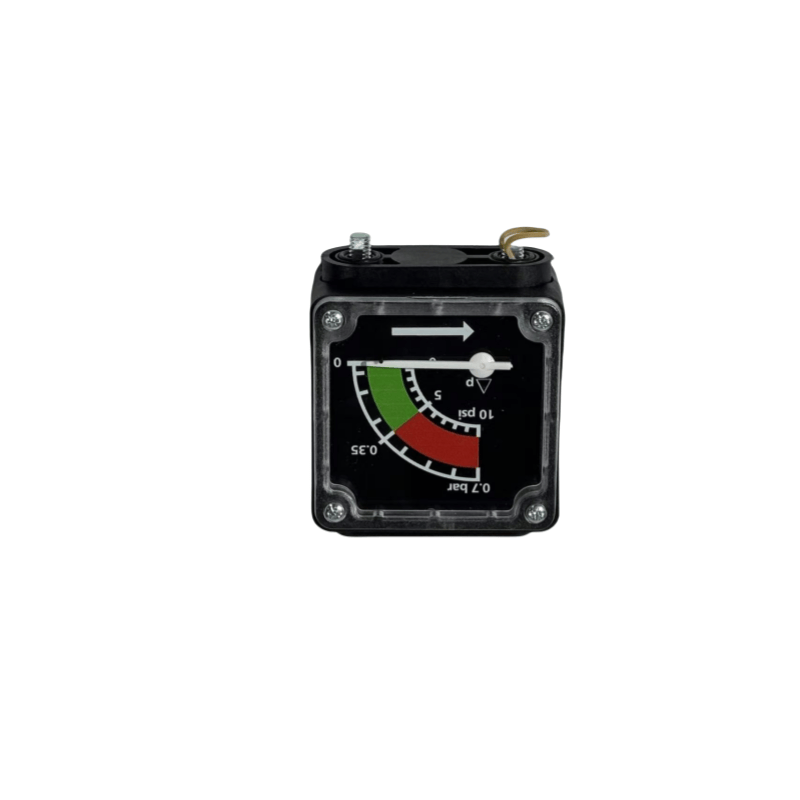

I. Základná štruktúra a pracovný princíp tlakových meradiel Atlas Copco Air Compressor
Hlavné komponenty tlakového rozchodu vzduchového kompresora zahŕňajú elastický prvok (pre snímanie tlaku), prenosový mechanizmus (na zosilnenie deformácie) a indikačné zariadenie (na zobrazenie odčítaní):
Elastický prvok: Najbežnejším typom je pružinová trubica (dutá kovová trubica ohnutá do tvaru C). Keď sa do skúmavky zavádza stlačený vzduch, pružinová trubica prechádza elastickou deformáciou v dôsledku vnútorného tlaku, ktorý sa potom prenáša cez spojovaciu tyč s prenosovým mechanizmom.
Mechanizmus prenosu: Zložený z prevodových stupňov, pák atď., Zosilňuje malú deformáciu elastického prvku a riadi ukazovateľ, aby sa otáčal.
Indikálne zariadenie: Stupnica vytáčania a ukazovateľ spolupracujú na priamom zobrazovaní hodnoty tlaku (bežné jednotky sú MPA, lišta alebo PSI).
II. Bežné typy a aplikačné scenáre tlakových meradiel ATLAS COPCO Air Compressor
Na základe princípu a štruktúry merania vzduchové kompresory bežne používajú tlakové meradlá nasledujúcich typov:
Bežný tlakomerový rozchod typu ukazovateľ
Vlastnosti: jednoduchá štruktúra, nízke náklady, intuitívne čítanie, vhodné pre väčšinu systémov vzduchového kompresora (napríklad skladovacie nádrže vzduchu, hlavné monitorovanie tlaku potrubia).
Stupeň presnosti: bežne 1,6 stupňa (prípustná chyba ± 1,6%), splnenie všeobecných priemyselných požiadaviek; Pre presné aplikácie je možné zvoliť 1.0 stupňa.
Seizmický tlakomer
Štruktúra: Prípad je naplnený glycerolom alebo silikónovým olejom, aby sa vyrovnal vplyv vibrácií na ukazovateľ a zabránil jitter ukazovateľa a opotrebenie vnútorných komponentov.
Aplikačné scenáre: mobilné vzduchové kompresory, vzduchové kompresory typu piestu (so významnými vibráciami) alebo systémy s častým výkyvom tlaku. Elektrický kontaktný tlakom
Funkcia: Okrem indikácie tlaku môže vydať elektrický signál, keď tlak presahuje predvoľbu (horné a dolné limity) a 联动 riadi štart a zastavenie vzduchového kompresora alebo spustí alarm (napríklad zastavenie stroja na ochranu, keď tlak presahuje hornú hranicu).
Aplikácia: Automatické riadenie systémov vzduchových kompresorov ， dosiahnutie automatického regulácie tlaku.
Digitálny tlakomer
Vlastnosti ： Nameraný tlak pomocou elektronického senzora ， zobrazený v digitálnej forme na LCD ， Vysoká presnosť (často nad 0,5 stupňa) ， môže byť vybavená funkciami zaznamenávania údajov a komunikácie (napríklad rozhranie RS485).
Uplatniteľné ： Inteligentné systémy kompresora vzduchu alebo situácie, ktoré si vyžadujú presné riadenie tlaku (napríklad laboratóriá, presná výroba).
III. Parametre jadra a tipy na výber pre rozsah merania tlakového tlaku Atlas Copco
Je potrebné pokryť skutočný pracovný tlak vzduchového kompresora (zvyčajne 0 ~ 1,6 MPa, 0 ~ 2,5 MPa) a pri výbere rozsahu postupujte podľa zásady, že „pracovný tlak by mal byť medzi 1/3 a 2/3 rozsahu“ (napríklad, ak je pracovný tlak 0,7 MPA v rozsahu 0 ~ 1,6 MPA môže byť vybraný), aby sa zabránilo presnej degradácii z degradácie v rámci presnosti. úroveň presnosti
Pre bežné pracovné podmienky je dostatočný stupeň 1,6; Na meranie alebo presnú kontrolu sa vyžaduje stupeň 0,4 alebo 0,25 (s ešte menšími chybami). Špecifikácia rozhrania
Závitové rozhrania sú bežne M14 × 1,5, G1/4, NPT1/4 atď. A musia zodpovedať rozhraniu plynovodu vzduchového kompresora. Inštaláciu je možné vykonať konverziou adaptéra.
Environmentálna adaptabilita
Teplota: -40 ~ 70 ℃ (štandardný typ), pre vysokoteplotné prostredia, vyberte modely odolné voči vysokej teplote (napríklad meradlá odolné voči šoku naplneným silikónom).
Kompatibilita médií: Ak komprimovaný vzduch obsahuje olejovú hmlu, uistite sa, že vnútorné komponenty rozchodu sú odolné voči oleju; Pre vzduchové kompresory bez oleja vyberte materiál z nehrdzavejúcej ocele (pre odolnosť proti korózii).
Inštalácia a použite špecifikácie pre inštaláciu inštalácie Atlas Copco
Mal by byť nainštalovaný v ľahko pozorovateľnej a bez vibrácii (napríklad horná časť skladovacej nádrže vzduchu, výstupný plynovod vzduchového kompresora), vyhýbanie sa priamemu slnečnému žiareniu alebo blízko zdrojov tepla (aby sa zabránilo presnosti teploty teploty).
Horizontálna alebo vertikálna inštalácia (podľa smeru uvedeného na číselníku), s uhlom sklonu nepresahujúcim 30 °, inak to spôsobí chyby v čítaní.
Požiadavky na inštaláciu
Nainštalujte tlmivú trubicu (napríklad cievkové potrubie alebo zastavovací ventil): znížiť vplyv tlakovej pulzácie na jadro rozchodu a predĺžiť jej životnosť.
Výfukový plyn pred počiatočným použitím: Pri otváraní ventilu pracujte pomaly, aby ste vypustili kondenzátovú vodu alebo nečistoty v potrubí, aby sa zabránilo poškodeniu vnútorných komponentov.
Pravidelná kalibrácia
Podľa požiadaviek na meranie kalibrácia najmenej raz ročne (porovnaním so štandardným tlakomerným rozchodom), ak je odchýlka nadmerná, musí sa opraviť alebo vymeniť, aby sa zabezpečilo presné odčítanie (najmä pre tlakové meradlá v skladovacích nádržiach súvisiacich s bezpečnosťou).
