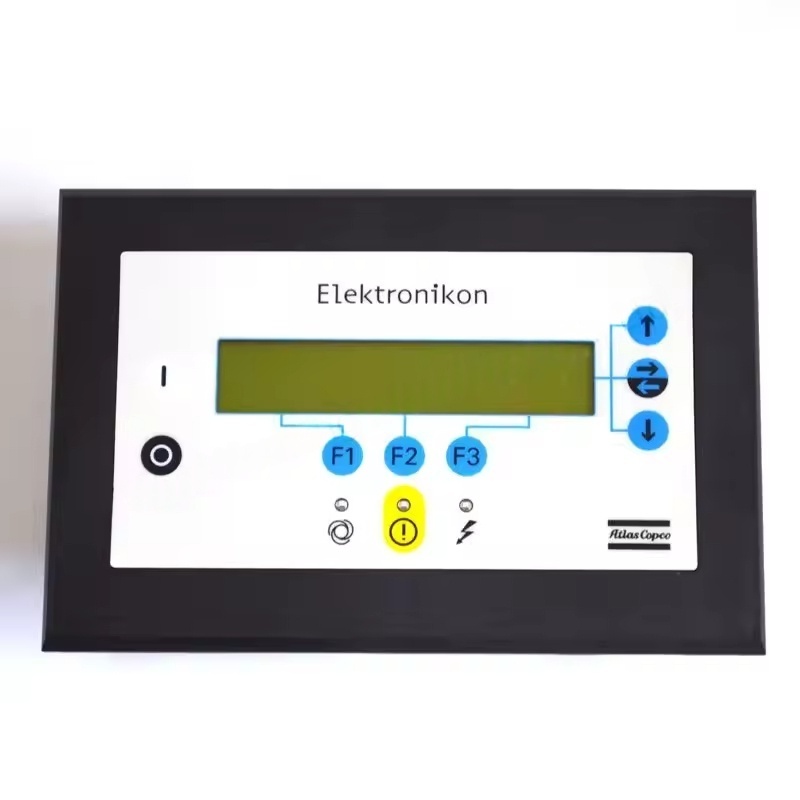

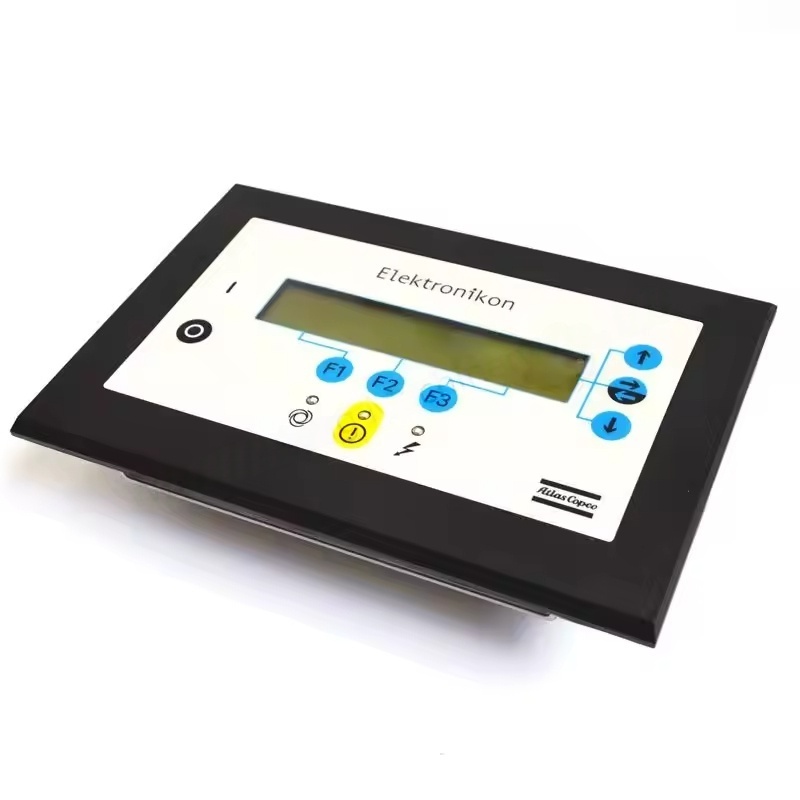

1. Základné komponenty Atlas Copco GA160 Ovládací panel obrazovky
Väčšinou jednofarebné alebo farebné LCD obrazovky, zobrazujúce prevádzkové parametre, informácie o stave a kódy porúch.
K dispozícii je prepínanie jazykov (vrátane čínštiny) a podporuje sa prevádzka v štýle ponuky.
Operačné kľúče
Kláves Štart / Stop: Ovláda prevádzku a vypnutie vzduchového kompresora (zvyčajne s prepínaním režimu miestneho / diaľkového ovládania).
Kláves ponuky / navigačné tlačidlo: Používa sa na zadanie ponuky nastavení, stránky parametrov prepínania a vyberte možnosti funkcií.
Potvrdiť tlačidlo Key / Exit: Potvrdzuje operáciu alebo sa vráti do predchádzajúcej ponuky. Niektoré modely majú klávesy skratiek (napríklad tlačidlo núdzového zastavenia).
Indikátorové svetlá / alarmové svetlá
Svetlo indikátora prevádzky (zelená): rozsvieti sa, keď zariadenie funguje normálne.
Výstražné svetlo (žlté): Označuje menšie abnormality (napríklad varovanie blokovania filtra).
Poruchové svetlo (červená): Označuje závažné poruchy (napríklad preťaženie, vysoká teplota), zvyčajne sprevádzané ochranou pred vypnutím.
II. Hlavné zobrazenie a funkcie Atlas Copco GA160
Monitorovanie operácií
Zobrazenie tlaku výfukových plynov v reálnom čase, teplota výfukových plynov, prevádzkový čas, stav zaťaženia / vykladania.
Kľúčové údaje, ako je prúd motora, hladina oleja (pre niektoré modely), rozdiel tlaku filtra atď.
Nastavenia režimu prevádzky
Automatický režim: Zaťaženia / vykladanie automaticky na základe tlaku potrubia, aby sa udržala stabilita tlaku.
Manuálny režim: nútená nakladacia prevádzka (pre ladenie alebo špecifické podmienky).
Načasovaný štart/zastavenie: Môže predvoliť časy štartovania/zastavenia na dosiahnutie kontroly úspory energie.
Diagnostika porúch a zaznamenávanie
Zobrazuje špecifické poruchové kódy (ako je nadmerná teplota, abnormálny tlak, zlyhanie motora atď.) A dôvody.
Ukladá historické záznamy o poruche pre ľahkú sledovateľnosť a údržbu.
Pripomienka údržby
Na základe zmeny prevádzkového času alebo parametrov vyzýva položky údržby (napríklad výmena olejového filtra, vzduchového filtra, mazacieho oleja).
Dokáže prezerať odpočítavanie údržby alebo záznamy o historickej údržbe.
Nastavenia systému
Upravte cieľový tlak, šírku pásma tlaku, prahové hodnoty zaťaženia / vykladania.
Nastavte ochranu hesla (aby sa zabránilo náhodnej prevádzke), jazyka, jednotiek (bar/psi, ℃/℉) atď.
III. Typické prevádzkové postupy Atlas Copco GA160
Power On: Potvrďte, že zariadenie je v normálnom stave, potom stlačte kláves „Štart“ a displej zobrazuje proces spustenia a parametre v reálnom čase.
Upravte tlak: Zadajte „Nastavenia ponuky“ → „Nastavenia tlaku“, upravte cieľový tlak prostredníctvom navigačného klávesu (vyžaduje povolenie).
Skontrolujte poruchy: Ak je alarmové svetlo zapnuté, zadajte ponuku „záznam o poruche“ a zobrazte konkrétny kód a návrhy riešenia.
Resetovanie údržby: Po dokončení údržby zadajte „ponuku údržby“, vykonajte reset pre príslušné položky a resetujte odpočítavanie údržby.
