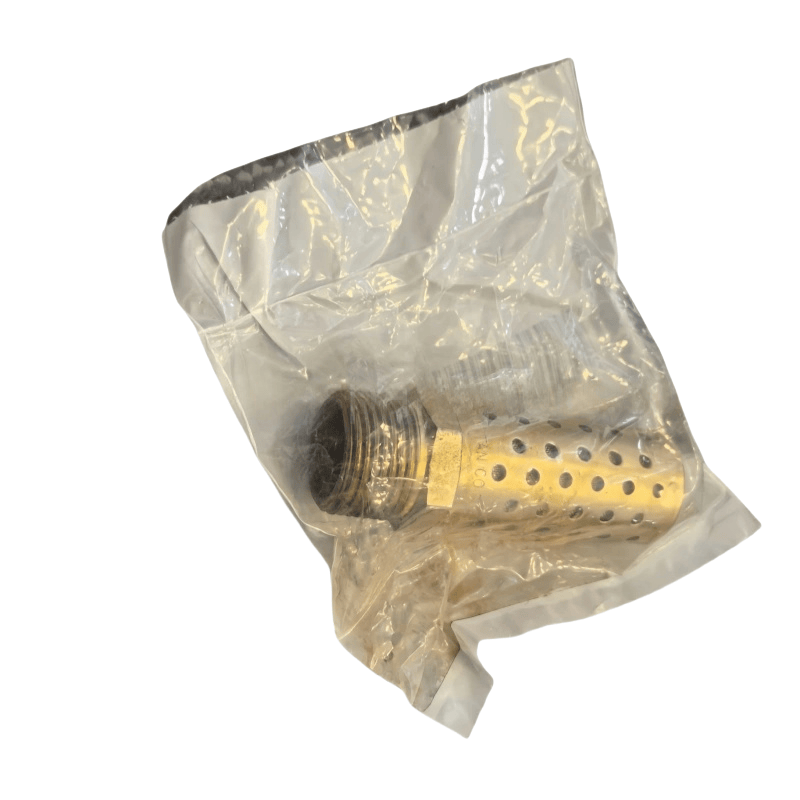

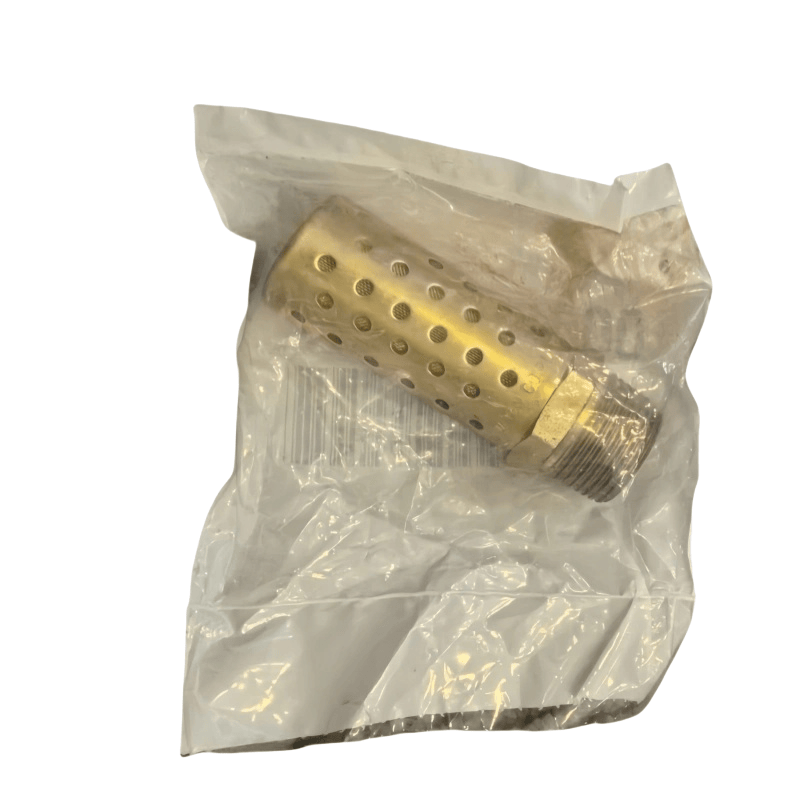

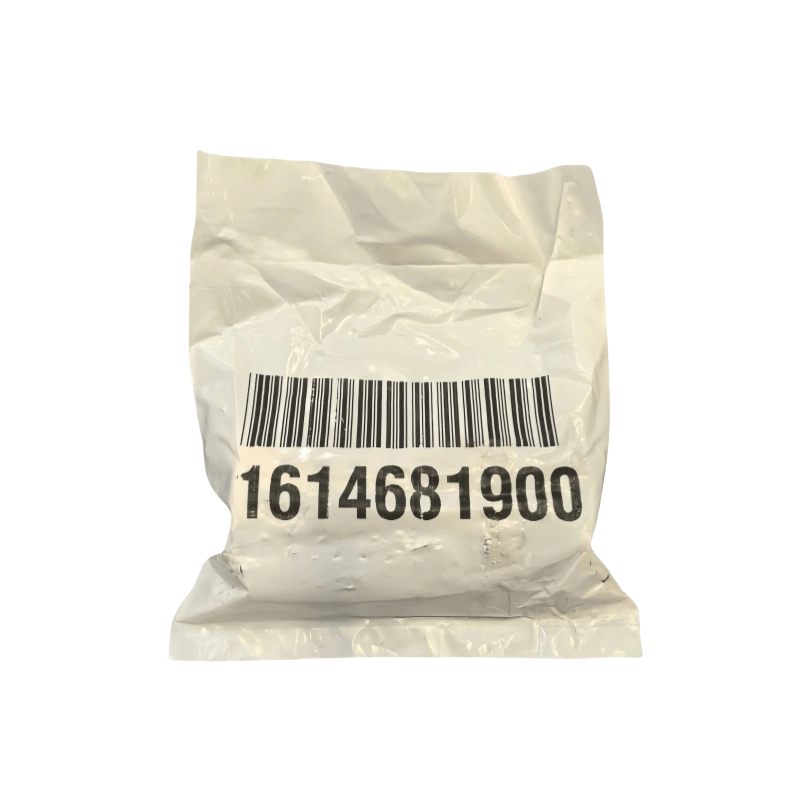

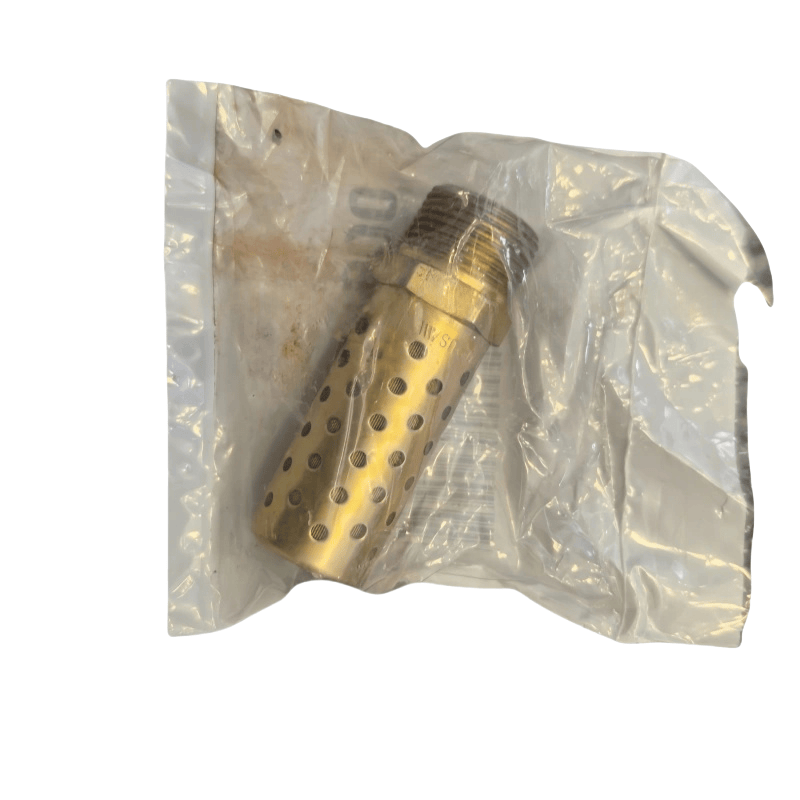

Atlas Copco Air Compressor Tufnler 1614681900

Hlavné funkcie Atlas Copco Tuflers

Zníženie hluku a útlm: Počas prevádzky vzduchového kompresora budú prívod a výfukové otvory generovať intenzívny hluk v dôsledku narušenia vysokorýchlostného prúdenia vzduchu (zvyčajne v rozmedzí od 80 do 120 decibelov). Tlmič tlmiča absorbuje a odráža zvukové vlny prostredníctvom špecifickej štruktúry, znižuje hluk na normy ochrany životného prostredia (zvyčajne ≤ 85 decibelov), čím chráni sluch operátora a znižuje vplyv na okolité prostredie.

Stabilizácia prúdu vzduchu: Niektoré tlmiče sú navrhnuté tak, aby optimalizovali cestu prúdu vzduchu, zníženie turbulencie a predchádzanie strate tlaku spôsobeného chaotickým prúdom vzduchu, čím sa zabezpečuje nasávanie a účinnosť výfukového plynu vzduchového kompresora.

Filtrovanie a ochrana: Príjmový tlmič často integruje filtrovacie funkcie, aby sa zabránilo vstupu do vzduchového kompresora, znižuje opotrebenie zariadenia a rozširuje jeho životnosť.

Bežné typy a scenáre aplikácií

Na základe umiestnenia a funkcie inštalácie sú rozdelené hlavne do nasledujúcich kategórií:

Tlmič

Nainštalovaný na nasávanom porte vzduchového kompresora, ktorý sa používa na zníženie aerodynamického hluku generovaného počas sania.

Štruktúra je kombináciou odporových (s použitím dutiny na odrážanie zvukových vĺn) a odporových (naplnenia materiálov absorbujúcich zvuky, ako je sklenená vlna, porézna keramika), ktoré berú do úvahy redukciu hluku a účinnosť príjmu.

Vhodné pre všetky typy vzduchových kompresorov, najmä pre piesty a vzduchové kompresory typu skrutkovač.

Výfuk

Nainštalované na výfukovom porte vzduchového kompresora alebo výfukového potrubia skladovacej nádrže, čím sa znižuje vysokotlakový hluk prúdenia vzduchu počas stlačeného vzduchu.

V dôsledku vysokého tlaku výfukového plynu (zvyčajne 0,7-1,3 MPa) je potrebný vysokotlakový odolný dizajn. Štruktúra je prevažne odporná (napríklad expanzná komora, rezonančná komora), ktorá sa vyhýba disperzii materiálov absorbujúcich zvuky vysokotlakovým prúdom vzduchu.

Často sa používajú v prerušovaných kompresoroch výfukového vzduchu (napríklad typu piestu) alebo výfukových potrubí bezpečnostného ventilu.

Tlmič výtoku

Navrhnuté špeciálne pre veľké množstvo vypusteného vzduchu počas vykladania vzduchového kompresora, s vyššími požiadavkami na zníženie hluku (zvyčajne je potrebné znížiť 30-50 decibelov).

Prijíma kompozitnú štruktúru viacerých stupňov redukcie tlaku, expanzie a materiálov absorbujúcich zvuk, ktoré môžu nielen znížiť hluk, ale aj pomaly uvoľňovať tlak, čím sa zabráni nárazu prietoku vzduchu.

Princíp základného dizajnu

Odporné tlmenie: Využívanie poréznych materiálov absorbujúcich zvuky (ako napríklad bavlna absorbujúca zvuk, kovový drôtený sieť) na absorbovanie zvukovej energie a premieňanie na tepelnú energiu na rozptyl, vhodné pre stredný až vysoký frekvenčný hluk.

Odolné tlmenie: Prostredníctvom prierezových zmien potrubia (ako je expanzná komora, kontrakčná trubica) alebo rezonančné komory, vďaka čomu sa zvukové vlny odrážajú a zasahujú do zrušenia, vhodné pre nízkofrekvenčný hluk.

Kombinovaná na rezonanciu: Kombinácia vyššie uvedených dvoch princípov môže súčasne znížiť vysoký, stredný a nízkofrekvenčný hluk so širším rozsahom aplikácií.

Kľúčové body výberu a inštalácie

Parametre výberu

Zraďte sa objem výboja (m³/min) a tlak (MPa) vzduchového kompresora, aby sa zabezpečilo, že priemer tlmenia tlmiča sa zhoduje s potrubím, čím sa zabráni nadmernej strate tlaku.

Zníženie hluku: Na základe požiadaviek na hluk na mieste vyberte produkt so znížením šumu ≥ 20 decibelov (pozri parametre akustického výkonu poskytnuté výrobcom).

Materiál: tlmič tlmiča v príjme je možné vybrať z hliníkovej zliatiny, inžinierskych plastov (ľahký, odolný proti hrdzi); Tlmič výfukového výfuku / vypúšťania je potrebné vybrať z uhlíkovej ocele, z nehrdzavejúcej ocele (odolné voči vysokému tlaku, vysokej teplote).

Inštalačné opatrenia

Zaistite dobré tesnenie s rozhraním vzduchového kompresora, aby ste predišli zníženiu odrazu alebo účinnosti hluku v dôsledku úniku vzduchu.

Nainštalujte tlmič v blízkosti zdroja hluku (napríklad sacieho portu, výfukový port) a skracujte cestu šírenia hluku.

Pevne fixujte, aby ste predišli sekundárnemu hluku spôsobenému vibráciami.
