Základné funkcie a pracovné scenáre
Ochrana tlaku: Keď vzduchový kompresor zastaví, potlačí alebo prežíva pretlak, komponent automaticky aktivuje a rýchlo uvoľní zvyškový tlak v hlavnej jednotke, odlučovač ropy alebo potrubie (zvyčajne redukovaný na nižšie ako 1-2 bar), čím sa zabráni riziku, že personál prichádzajúci do kontaktu s vysokotlakovými komponentmi počas údržby.
Pomocné vykladanie: Počas procesu vykladania funguje v spojení s nasávkovým ventilom, znižuje zaťaženie hlavnej jednotky, znižuje spotrebu energie a predlžuje životnosť motora.
Uplatniteľné scenáre: Vhodné pre malé a stredné skrutkové vzduchové kompresory (výkon v rozmedzí od 15 do 160 kW), ktoré sa bežne vyskytujú v potrubných systémoch na vstupnom nádrži vzduchu, výstupu odlučovača oleja alebo výfukového konca hlavnej jednotky.
Zloženie komponentov a štrukturálne charakteristiky

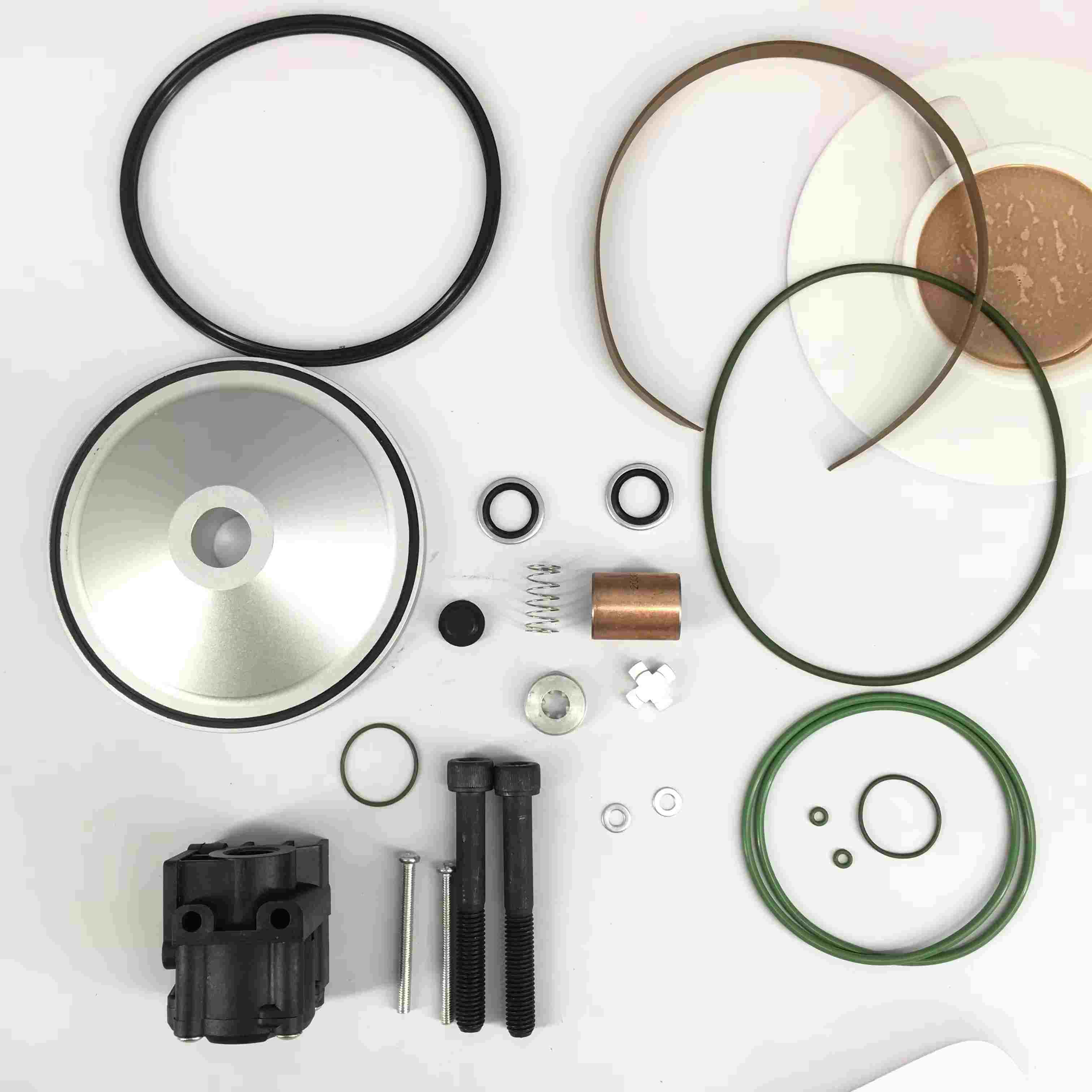

Hlavné komponenty: Typicky zahŕňajú teleso ventilového ventilu tlaku, jadro ventilu (typ piestu alebo typ membrány), resetovanie pružiny, tesnenia (O-krúžok, sedadlo ventilu), riadiace rozhranie (napríklad rozhranie elektromagnetického ventilu) a inštalačné príslušenstvo (skrutky, tesnenia). Pracovný princíp:
Počas normálnej prevádzky spôsobuje, že pružinová sila spôsobuje zatvorenie jadra ventilu, čím sa udržiava tlak systému.
Keď je prijmy riadiaci signál (napríklad príkaz na vypnutie alebo signál tlakového snímača), pôsobí elektromagnetický ventil alebo mechanický mechanizmus, čo spôsobuje, že jadro ventilu sa otvorí a uvoľňuje tlak.
Po dokončení tlakového uvoľnenia sa jadro ventilu vynuluje a uzavreté pri pôsobení pružiny.
Materiálové charakteristiky:
Teleso ventilu je vyrobené z liatinovej alebo hliníkovej zliatiny (ľahký dizajn), ktorý je schopný odolať tlaku systému (typicky ≤ 16 bar) a teploty (≤ 120 ℃).
Jadro ventilu a pružina sú vyrobené z nehrdzavejúcej ocele, odolné voči korózii a zabezpečujú spoľahlivú prevádzku.
Tesniaci prvok je vyrobený z oleja odolného gumy (napríklad gumy nitrilu), vhodnej pre kompresorový olej a vysokoteplotné prostredie.
Funkcie kompatibility kompatibilných komponentov:
Multi-značková kompatibilita: Navrhnutá na základe štandardných rozmerov inštalačných rozmerov tlakového tlakového ventilu v hlavných skrutkových kompresoroch (ako sú závity rozhrania G1/2 "a G3/4"), riadiace metódy (pneumatické alebo elektrické) a môžu byť priamo nahradené originálnymi výrobnými komponentmi bez úpravy potrubia.
Zodpovedanie parametrov: Otvárací tlak (zvyčajne nastaviteľný 0,5 - 2 bar) a prietok tlaku sú blízko k pôvodným továrňovým ventilom, čím sa zabezpečuje rýchlosť reliéfu tlaku a kompatibilitu systému, vyhýbajúc sa pomalému zmierňovaniu tlaku, ktorý spôsobuje oneskorenia vypnutia alebo rýchle zmiernenie tlaku, ktorý spúšťa vibrácie potrubia.
Ekonomika a praktickosť: Cena je nižšia ako cena pôvodných továrňových komponentov a niektoré značky ponúkajú univerzálne modely, čím znižujú náklady na zásoby náhradných dielov, vhodné na dennú údržbu malých podnikov na opravu alebo používateľov zariadení.
Preventívne preventívne výbery a inštalácie:
Potvrdenie parametrov:
Priraďte pracovný tlak vzduchového kompresora (napríklad 10 barov, 13 stĺpcových modelov), špecifikácie rozhrania (typ vlákna a veľkosť) a metóda riadenia (napríklad 24 V elektromagnetické regulácie alebo pneumatické riadenie).
Potvrďte priemer potrubia na zmiernenie tlaku, aby ste zaistili, že tok komponentov spĺňa požiadavky na zmiernenie tlaku systému (predišiel dlhému času zmierňovania tlaku v dôsledku nedostatočného prietoku).
Inštalačné špecifikácie:
Nainštalujte podľa indikácie šípky na tele ventilu a zabezpečte správny smer uvoľňovania tlaku.
Vyčistite rozhranie potrubia, skontrolujte tesniaci povrch a vymeňte nový tesniaci prvok (aby ste predišli úniku spôsobeným starými tesneniami).
Riadiaci obvod (napríklad elektromagnetické zapojenie ventilu) musí byť správne pripojený, aby sa zabezpečilo, že signál spúšťa činnosť tlakovej úľavy normálne.
Ladenie a testovanie:
Po inštalácii manuálne spustí funkciu reliéfu tlaku, aby ste skontrolovali, či je otvor hladký, tesnenie je spoľahlivé (bez kontinuálneho úniku).
Otestujte čas zmierňovania tlaku (zvyčajne 3 - 10 sekúnd, upravený podľa objemu systému), čím sa zabezpečí, že spĺňa bezpečnostné požiadavky zariadenia.
