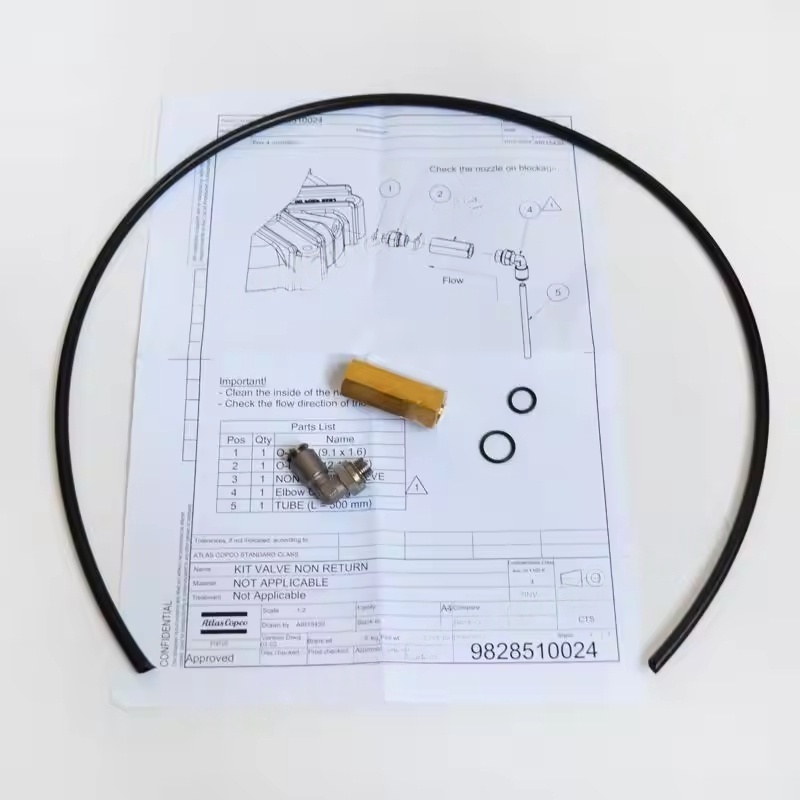

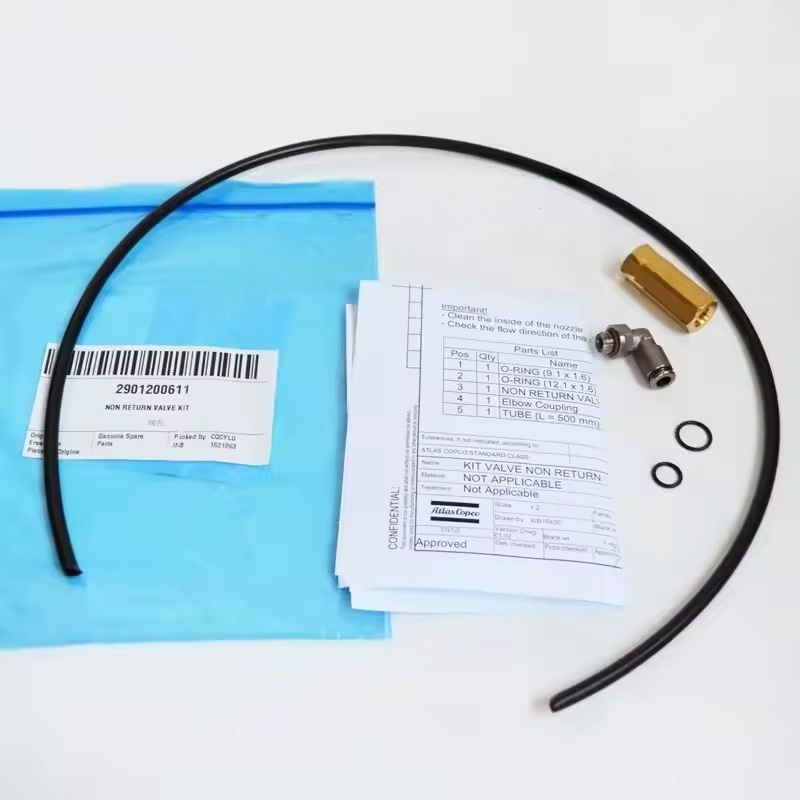

1
Funkcia: Ako vonkajší plášť celej zostavy sa prispôsobuje vnútorným základným komponentom a spája potrubia.
Materiál: Vybraté na základe pracovného tlaku a stredných charakteristík patrí bežné materiály liatina (vhodné pre podmienky s nízkym tlakom), liata oceľ (stredne vysoký tlak) a nehrdzavejúca oceľ (pre korozívne prostredie, ako je potravinový a farmaceutický priemysel).
Štruktúra: Zvyčajne v type priameho alebo pravého uhla má vo vnútri tekuté kanály, aby sa zaistil hladký prietok vzduchu.

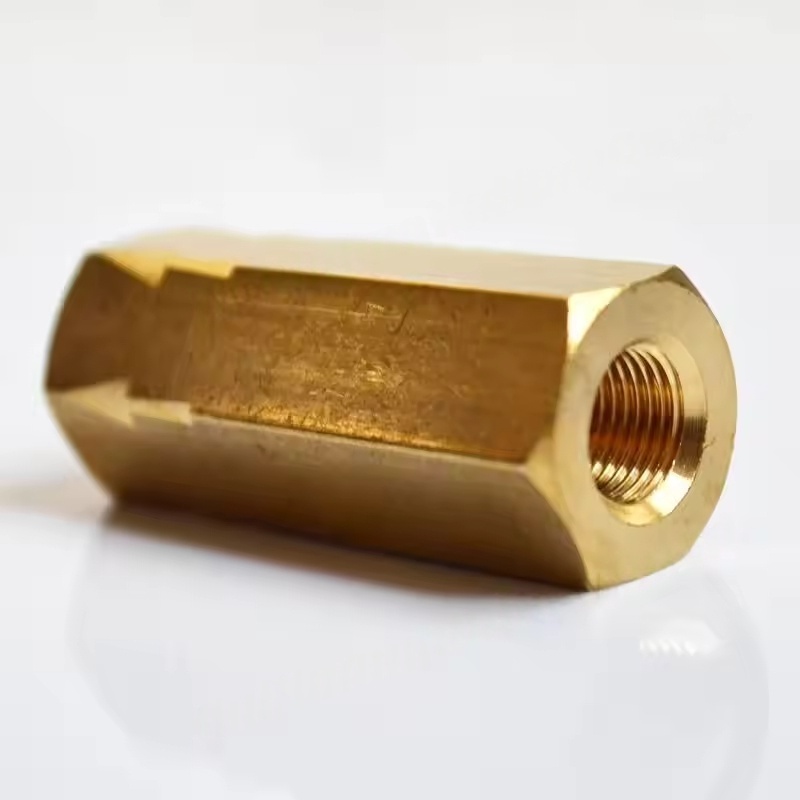

2. Jadro ventilu (disk ventilu) zostavy non-návratového ventilu vzduchového kompresora
Funkcia: Ovláda smer prúdenia vzduchu, umožňuje iba jednosmerný prietok (od výstupu vzduchového kompresora do skladovacej nádrže alebo potrubia po prúde) a zabránia spätnému toku.
Bežné typy:
Jadro ventilu typu zdvihu: pohybuje sa hore a dole pozdĺž osi tela ventilu, má dobrý tesniaci výkon, ktorý je vhodný pre potrubia s malými priemermi.
Jadro ventilu typu Swing: Otvára sa otáčaním okolo osi závesu, má nízky odpor, vhodný pre scenáre s vysokým prietokom, s veľkým priemerom.
Jadro ventilu typu lopty: tesnenie cez vlastnú váhu alebo pružinovú silu lopty má jednoduchú štruktúru a rýchlu reakciu.
Materiál: Väčšinou vyrobené z kovov odolných voči opotrebeniu (ako je mosadz, krémové železo), niektoré scenáre s vysokou presnosťou používajú inžinierske plasty (ako je polytetrafluóretylén) na zvýšenie výkonu tesnenia.
3. Tesnenie komponentov zostavy vzduchového kompresora bez návratu
Funkcia: Zaisťuje vzduchotesnosť, keď je jadro ventilu v kontakte so sedadlom ventilu, čím sa bráni úniku.
Bežné materiály:
Nitril Butadine Gumber (NBR): Dobrý odolnosť proti oleju, vhodné pre bežné vzduchové kompresorové systémy.
Fluororubber (FKM): odolný voči vysokým teplotám a chemickej korózii, vhodnej pre vysoké teplotné alebo špeciálne stredné prostredie.
Kovový tesniaci povrch: Dosahuje tesnenie cez presné opracované kovové kontaktné povrchy, vhodné pre vysokotlakové a vysokoteplotné podmienky.
4. Springs zostavy bez návratu vzduchového kompresora
Funkcia: Poskytnite odrazovú silu, aby sa jadro ventilu pevne prilepili na sedadlo ventilu, keď nie je k dispozícii žiadny prúd vzduchu vpred, čím sa dosiahne tesnenie.
Charakteristiky: Elasticita pružiny musí zodpovedať pracovnému tlaku systému - príliš veľká elasticita zvýši odpor prietoku vzduchu, príliš málo môže viesť k zlému tesneniu.
Materiál: Zvyčajne vyrobený z nehrdzavejúcej ocele, aby sa zabránilo hrdze a zlyhaniu vo vlhkom alebo mastnom prostredí.
5. Sedo ventilu zostavy non-návratového ventilu vzduchového kompresora
Funkcia: Tvoje tesniaci pár s jadrom ventilu, ktorý je kľúčovým kontaktným povrchom, aby sa zabránilo spätnému prúdu vzduchu.
Vlastnosti: Povrch je potrebné presne opracovať (napríklad leštenie), aby sa zabezpečilo prispôsobenie jadra ventilu, niektoré sedadlá ventilu je možné vymeniť za ľahkú údržbu.
6

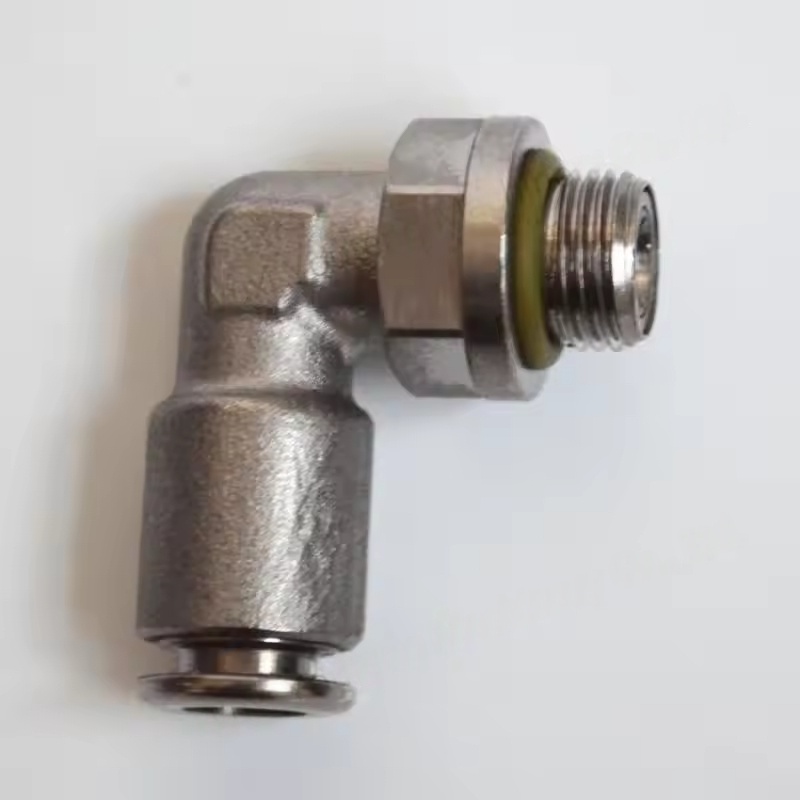

Funkcia: Spojuje výfukový port vzduchového kompresora s potrubím po prúde (napríklad skladovacie nádrže, sušičky atď.).
Bežné formy:
Závitové rozhrania (vnútorné vlákno / externé vlákno): napríklad G NIST, NPT vlákno, vhodné pre malé priemery (≤DN50).
Rozhrania prírub: Vhodné pre potrubia s veľkým priemerom, ktoré poskytujú pevné spojenie a silné tesnenie.
Rozhrania zvárania: Vhodné pre vysokotlakové scenáre s vysokým obsahom vibrácie, ktoré si vyžadujú inštaláciu profesionálnej zvárania.
Základné funkcie zostavy non-návratového ventilu vzduchového kompresora
Zabráňte spätnému toku: Zabráňte stlačeniu vzduchu v skladovacej nádrži, keď sa po zastavení preteká späť do hlavnej jednotky vzduchového kompresora, čím sa zabráni spätnej rotácii hlavnej jednotky alebo mazacieho oleja do valca.
Chráňte systém: Zabráti kondenzáciu vody alebo nečistoty z následného zariadenia (ako sú sušičky, filtre) v tečení späť do vzduchového kompresora, čím sa znižuje riziko zlyhania.
Udržiavajte tlak systému: Zabezpečuje stabilitu tlaku v skladovacej nádrži po vypnutí, čím sa vyhýbajú častému spusteniu vzduchového kompresora.
