Základné parametre a adaptabilita Atlas Copco Air Compressor Model 2903102422 V

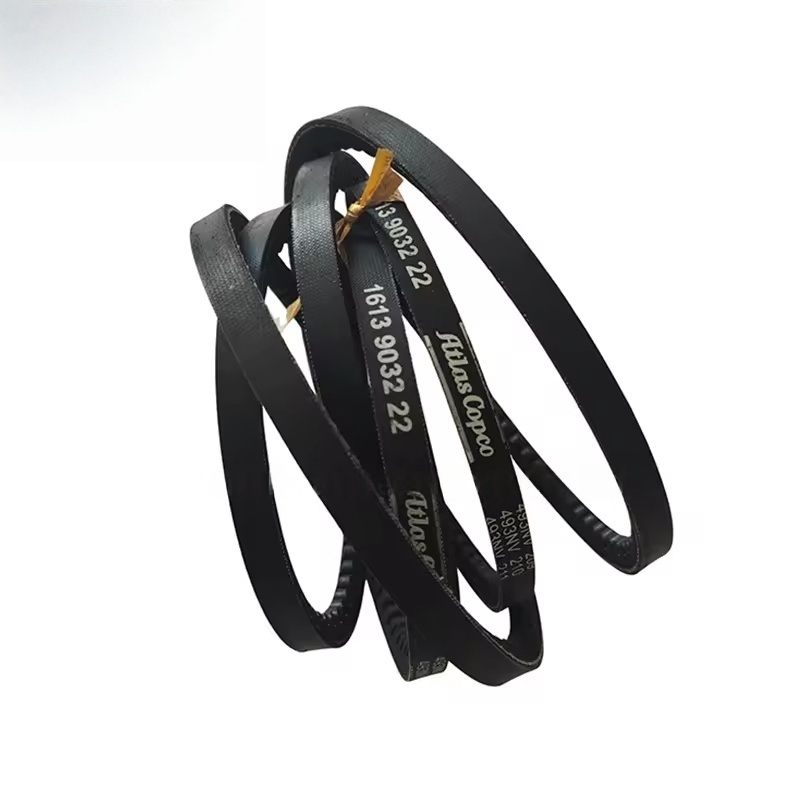

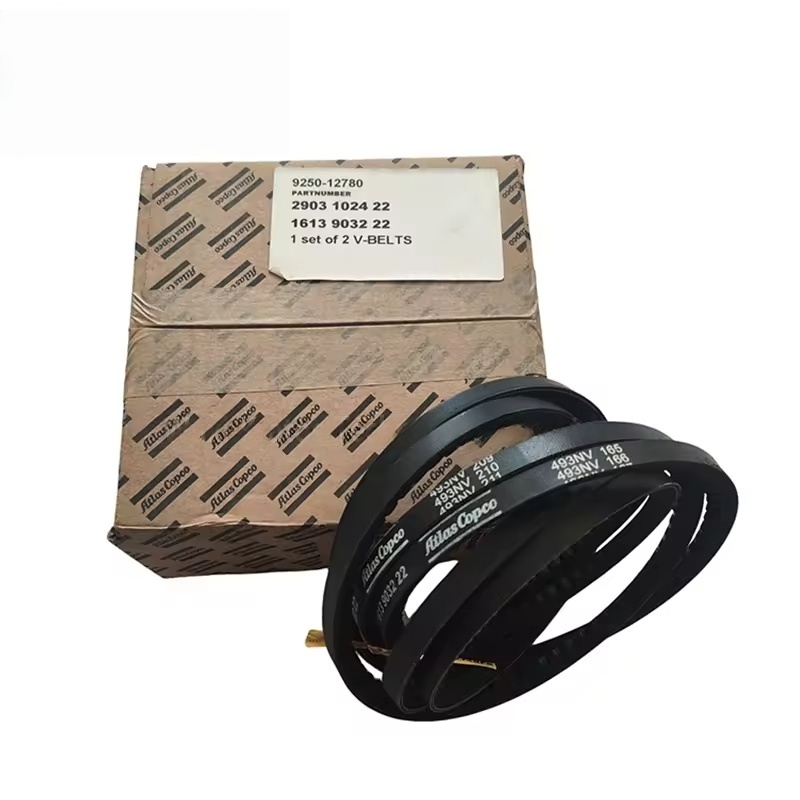

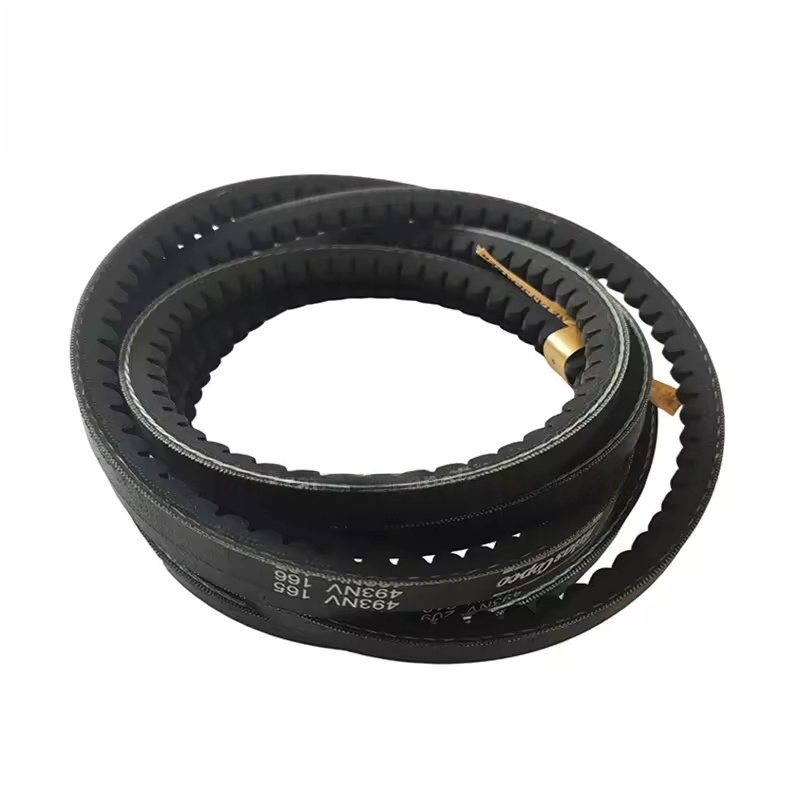

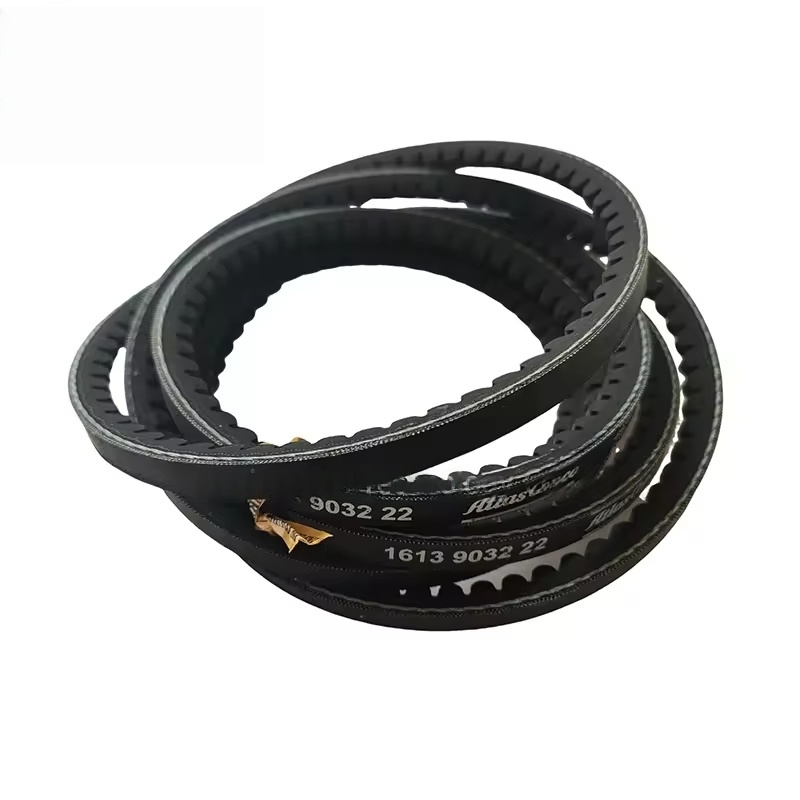

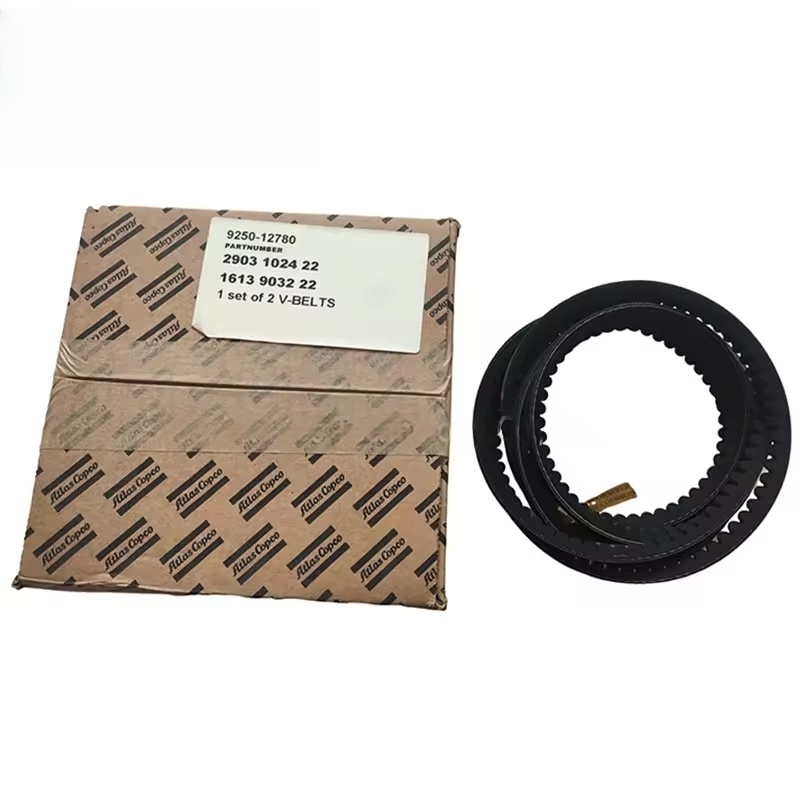

Charakteristiky modelu: 2903102422 je špecifické číslo časti pôvodného továrne V pás, ktorý patrí do štandardného klinového pásu (v pásme), s lichobežným prierezom a prenáša energiu cez trenie medzi oboma stranami a drážkou kladky.
Parametre špecifikácie: Špecifické rozmery, ako je dĺžka, šírka, horná šírka, uhol klinov atď. Musia sa odvolávať na pôvodnú výrobnú príručku (rôzne modely v pásme V zodpovedajú rôznym špecifikáciám), zvyčajne vhodné pre pomocný prenosový systém malých a stredných vzduchových kompresorov.
Použiteľné modely: Hlavne používané pre niektoré skrutkové vzduchové kompresory série GA (napríklad špecifické modely Power GA) a súvisiace derivátové modely. Na základe modelu vzduchového kompresora, výrobnej šarže a návrhu prenosového systému je potrebné špecifické potvrdenie.
Funkcie a štrukturálne vlastnosti
Prenos napájania: Pripojí kladku motora s pomocným zariadením (ako sú chladiace ventilátory, hydraulické čerpadlá) cez kladku a prenáša energiu motora do týchto komponentov, aby sa poháňala ich prevádzka (napríklad chladenie ventilátora, napájanie olejového čerpadla).
Konštrukčné materiály:
Hlavné telo je zvyčajne vyrobené z gumy (neoprénové gumy alebo etylénový propylén dién monomérny gumy) obalená s vysokou pevnosťou vlákniny (ako je polyesterová šnúra), ktorá má elasticitu aj pevnosť v ťahu.
Povrch môže mať protišmykové vzory alebo vrstvy textílií, aby sa zvýšilo trenie s kladkou, čím sa znížil sklz.
Pracovné charakteristiky: Prispôsobuje sa určitým variáciám rýchlosti (zvyčajne ≤ 3000 ot./min.), Má tepelný odpor (prispôsobený teplote prostredia počas prevádzky zariadenia, zvyčajne - 30 až 80 °) a odolnosť proti oleju (odoláva malým množstvom kontaminácie mazacieho oleja).
Bežné problémy a načasovanie výmeny
Prejavy zlyhania:
Opotrebovanie pásu (povrchové praskliny, gumové starnutie a kalenie, vystavenie šnúry).
Fenomén sklzu (počas prevádzky existuje abnormálny hluk, prehriatie, nedostatočná rýchlosť rotácie pomocného zariadenia).
Rozbitie alebo predĺženie dĺžky pásu (spôsobujúce zlyhanie prenosu).
Nerovnomerné opotrebenie po stranách (v dôsledku vyradenia kladky alebo nesprávne napätie).
Náhradný signál:
Ak sa vyskytnú vyššie uvedené prejavy zlyhania, musí sa okamžite vymeniť, aby sa predišlo prerušeniu prenosu a vypnutiu zariadení.
Na kontrolu sa odporúča pravidelná údržba (napríklad po 6 000 až 10000 hodinách prevádzky) a ak sa nájdu známky starnutia, vymeňte vopred.
Pri výmene sa zvyčajne odporúča nahradiť celú sadu (ak sa na prenos použije viac pásov V), čím sa zabezpečí rovnomerná sila.
Preventívne výmeny a údržba
Pôvodná priorita častí továrne: 2903102422 je pôvodný model porovnávaný v továrni, musí použiť Atlas Copco Original V Repe, aby sa zabezpečilo, že veľkosť, materiál a sila sa zhodujú s prenosovým systémom a vyhýbajú sa predčasnému opotrebovaniu alebo prenosu v dôsledku odchýlky vo veľkosti časti od pôvodných výrobných častí.
Inštalačné špecifikácie:
Pred výmenou skontrolujte, či je kladka opotrebovaná, popraskaná alebo nesprávne zarovnaná, a ak je to potrebné, opravte alebo vymeňte kladku.
Pri inštalácii sa uistite, že kladka je zarovnaná (axiálna odchýlka ≤ 0,5 mm), čím sa vyhnite nadmernému opotrebeniu na strane pásu.
Upravte napätie podľa predpisov (zvyčajne stlačte stred pásu, vychýlenie by malo byť 1% až 2% rozpätia), príliš tesné bude zhoršiť opotrebenie ložiska, príliš voľné spôsobí sklz.
