Základné funkcie a aplikačné scenáre
Funkcia jadra: Filtračné súpravy série PD/PDP sú kľúčové komponenty zariadenia po liečbe pre vzduchové kompresory. Používajú vysoko presné filtrovacie prvky na odstránenie kontaminantov zo stlačeného vzduchu, čím sa zabezpečí, že po prúde pneumatických zariadení, výrobných vedení alebo procesov prijímajú čistý stlačený vzduch. Uplatniteľné scenáre:
Pre priemyselné odvetvia s prísnymi požiadavkami na obsah ropy a čistotu stlačeného vzduchu, ako je spracovanie potravín, farmaceutické výrobky, elektronická výroba a presné nástroje.
Zvyčajne sa nainštaluje po skladovacej nádrži vzduchového kompresora a pred alebo po sušičke, ktorá slúži ako sekundárna alebo terciárna filtračná fáza.
Zloženie komponentov a filtrácie stupne
Hlavné komponenty:

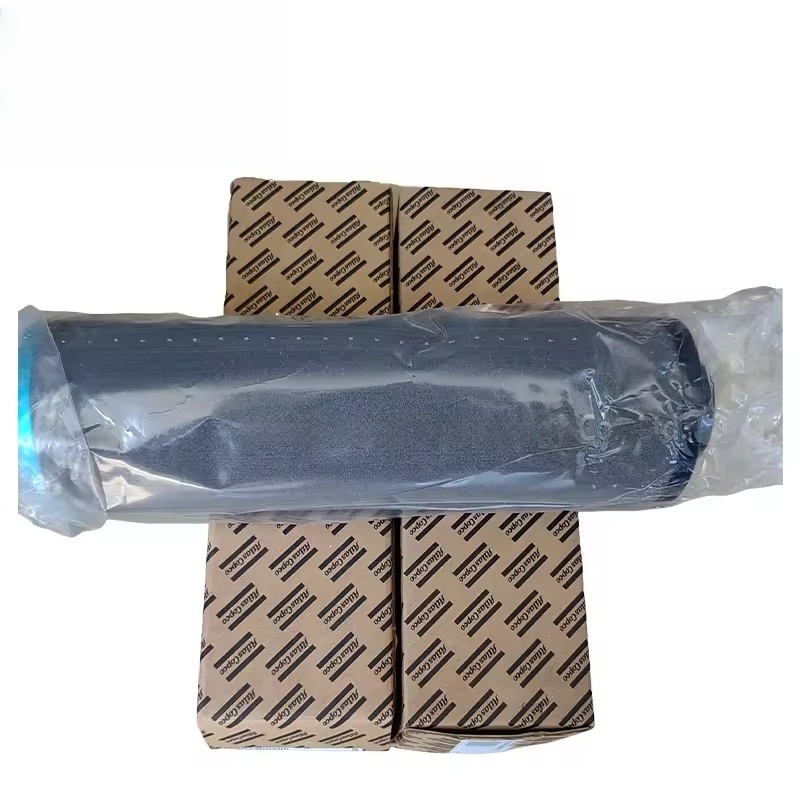

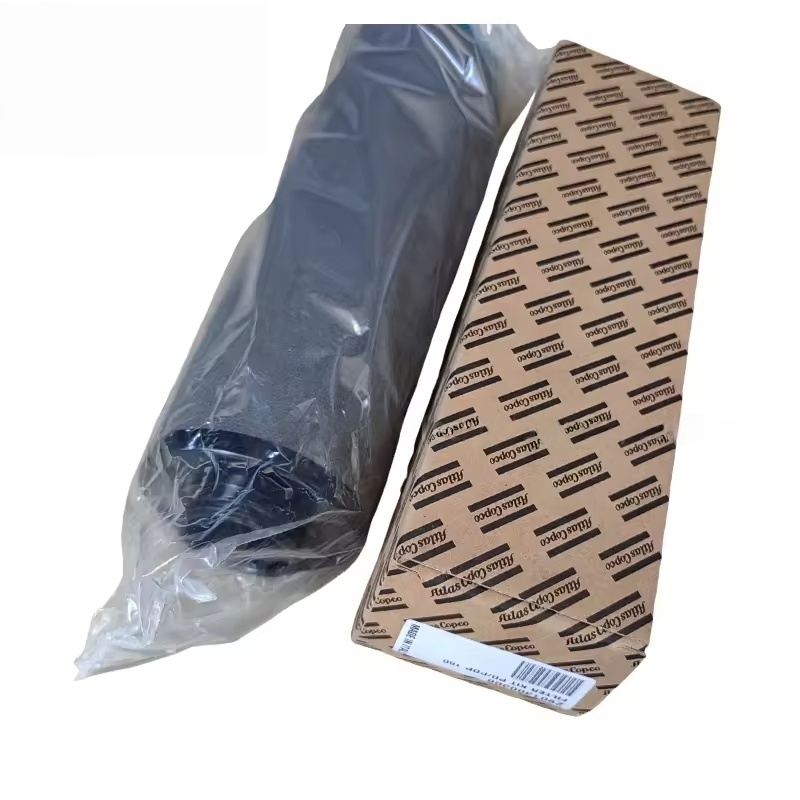

Filtrovací prvok: Komponent filtrovania jadra s rôznymi modelmi pomocou sklenených vlákien, aktívneho uhlíka alebo viacvrstvových kompozitných materiálov.

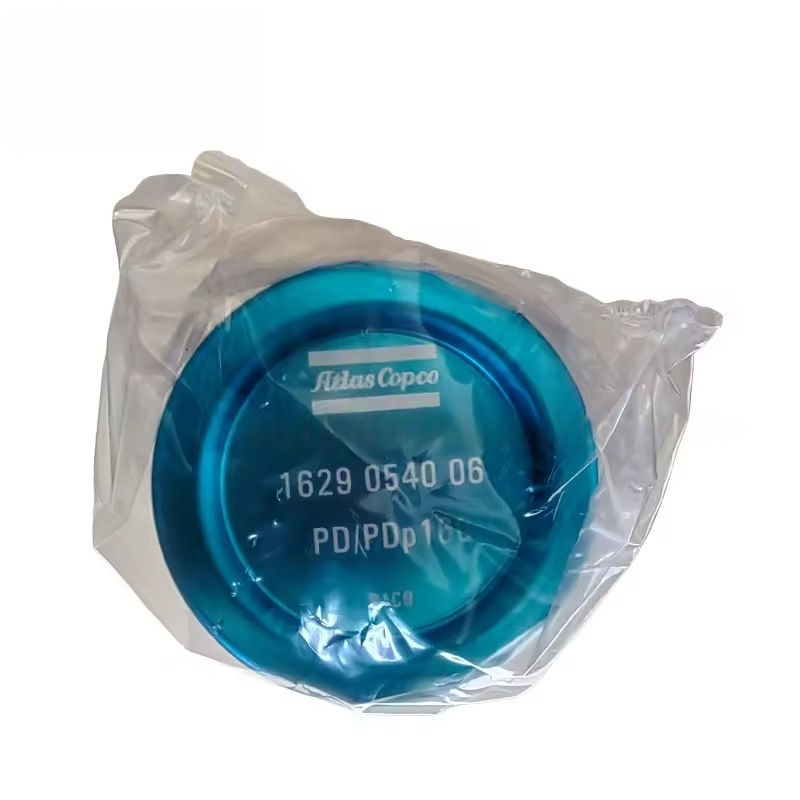

Tesniace komponenty: vrátane tesniacich krúžkov na inštaláciu filtra, tesnenia koncového krytu atď., Na zabezpečenie úniku obtoku počas procesu filtrácie.
Pomocné príslušenstvo: Niektoré súpravy môžu obsahovať 排污 tesniace krúžky ventilu ， pokyny na inštaláciu ， atď.
Filtračné stupne (referenčné normy) ：
Séria PD ： môže zodpovedať filtrácii na všeobecnej úrovni ， typicky schopná odstrániť tuhé častice ≥1 μm a olejovú hmlu ， so zvyškovou rýchlosťou oleja ≤ 0,5 ppm.
Séria PDP ： môže byť určená na vyššiu presnú filtráciu (ako je úroveň presnosti alebo ultra presnosti) ， schopná odstrániť ≥0,01 μm častice ， so zvyškovou rýchlosťou oleja ≤ 0,01 ppm ， niektoré môžu obsahovať funkciu odstraňovania vody.
(Špecifické parametre by sa mali vzťahovať na pôvodnú výrobnú príručku. Presnosť filtrácie rôznych modelov sa môže líšiť)
Vlastnosti pôvodných továrňových súprav
Vysoká presná filtrácia ： Filter Element používa vyhradené filtračné materiály spoločnosti Atlas Copco ， dosiahnutie efektívneho odpočúvania prostredníctvom viacvrstvovej gradientovej štruktúry ， pri zachovaní nízkeho tlaku (znižovanie spotreby energie).
Materiálna kompatibilita ：
Materiál filtračného prvku je rezistentný na olej ， rezistentné na teplotu (prispôsobené zmenám teploty v stlačenom vzduchovom systéme) ， a vlákna sa ľahko neoddeľujú ，, aby sa zabránilo sekundárnemu znečisteniu.
Tlápiace komponenty používajú gumu rezistentnú na olej (ako je gumár alebo fluórbber nitrilu) ， zabezpečuje dlhodobé spoľahlivé utesnenie v prostredí tlaku a vlhkosti vzduchu.
Zodpovedanie s krytom filtra ： Veľkosť súpravy sa presne hodí do krytu filtra série Atlas Copco PD/PDP ， vyhýbanie sa ťažkostiam inštalácie alebo zlyhaniu filtra v dôsledku odchýlok veľkosti.
Preventívne opatrenia načasovania a údržby výmeny
Náhradný signál ：
Rozdiel tlaku medzi filtrom pred a po prekročení nastavenej hodnoty (zvyčajne 0,5 ~ 0,7 bar) ，, čo naznačuje, že prvok filtra je upchatý ， a je potrebná výmena.
Po prúde zariadenia vykazuje známky kontaminácie oleja alebo kontaminácie častíc (ako sú uviaznuté pneumatické komponenty ， škvrny na olej na povrchoch produktu).
Dosiahnutie špecifikovaného cyklu výmeny (zvyčajne 8000 ~ 12000 hodín ， upravené podľa pracovných podmienok a známok filtrácie).
Body údržby ：
Pôvodné továrenské diely Preferované ： Musia použiť súpravy filtračných filmov PD/PDP spoločnosti Atlas Copco, aby sa zabezpečila presnosť filtrácie a tesniaci výkon. Podrobné časti nemusia spĺňať efekt filtrácie v dôsledku problémov s materiálom alebo veľkosti.
Špecifikácie inštalácie ：
Pred výmenou ， zatvorte ventily pred a po filtri, aby ste uvoľnili vnútorný tlak ， zaistenie bezpečnej prevádzky.
Vyčistite vnútorný kryt filtra ， Odstráňte zvyškové nečistoty ， a skontrolujte, či sú tesniace povrchy neporušené.
Je potrebné správne nainštalovať tesniaci krúžok nového filtračného prvku. Ak je to potrebné, naneste malé množstvo čistej silikónovej maziva (na báze neolejov), aby ste zvýšili tesniaci výkon ， a utiahnite koncový kryt stanoveným krútiacim momentom.
Súvisiace kontroly ： Pri výmene prvku filtra ， Súčasne Skontrolujte, či 排污 ventil správne funguje, aby sa zabezpečilo, že kondenzátová voda môže byť plynule prepustená ， vyhnúť sa ovplyvňovaniu účinnosti filtrácie.
