1320604630 Atlas Copco

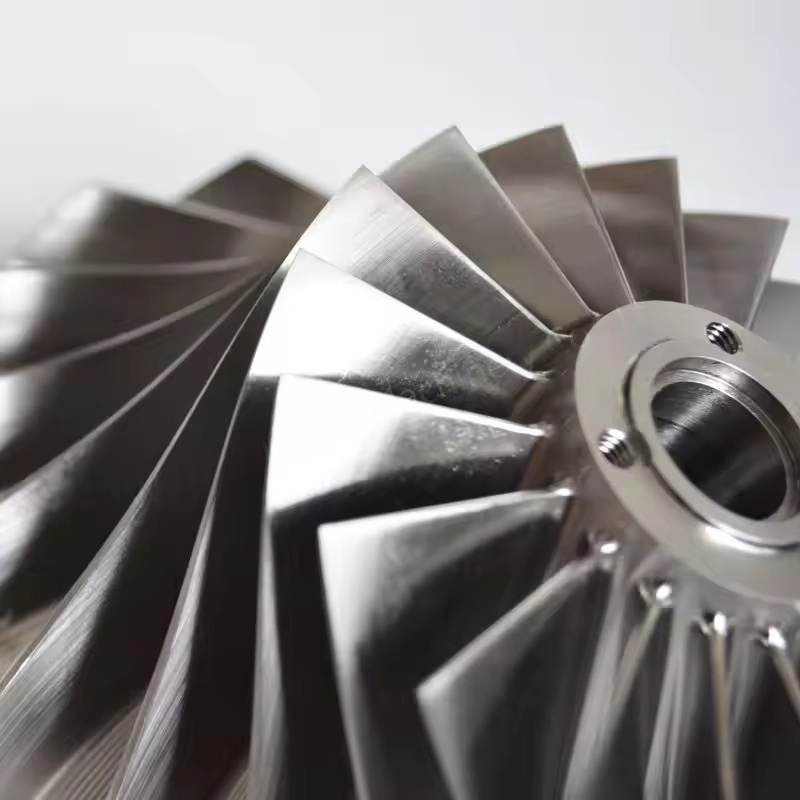

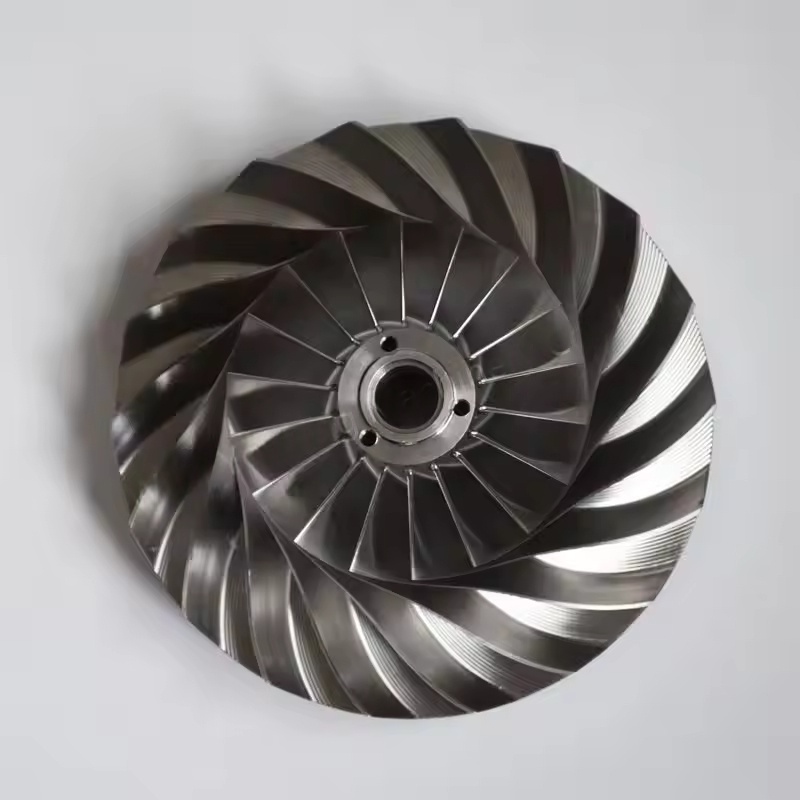

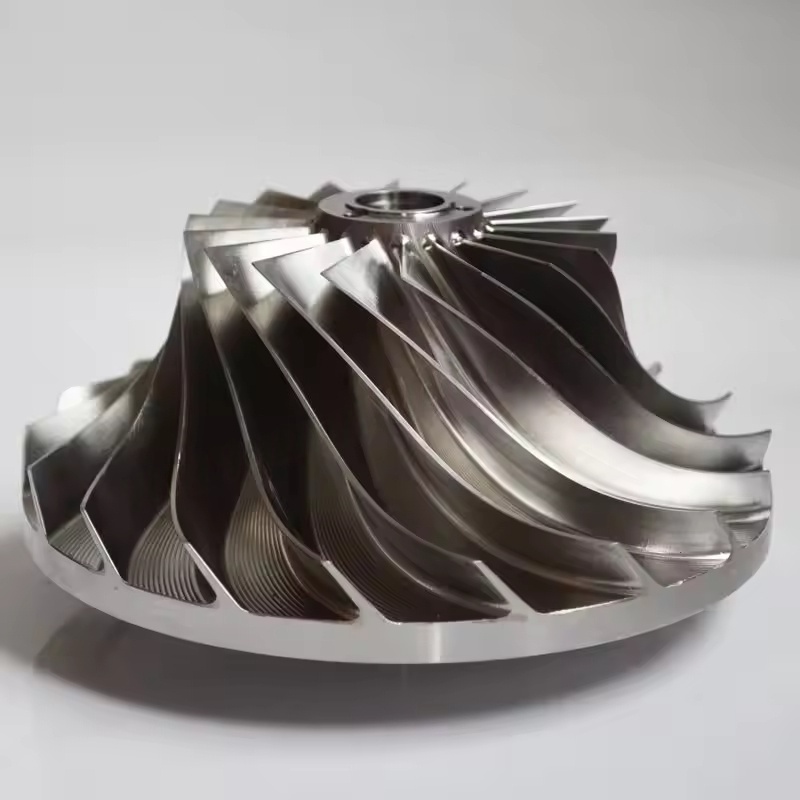

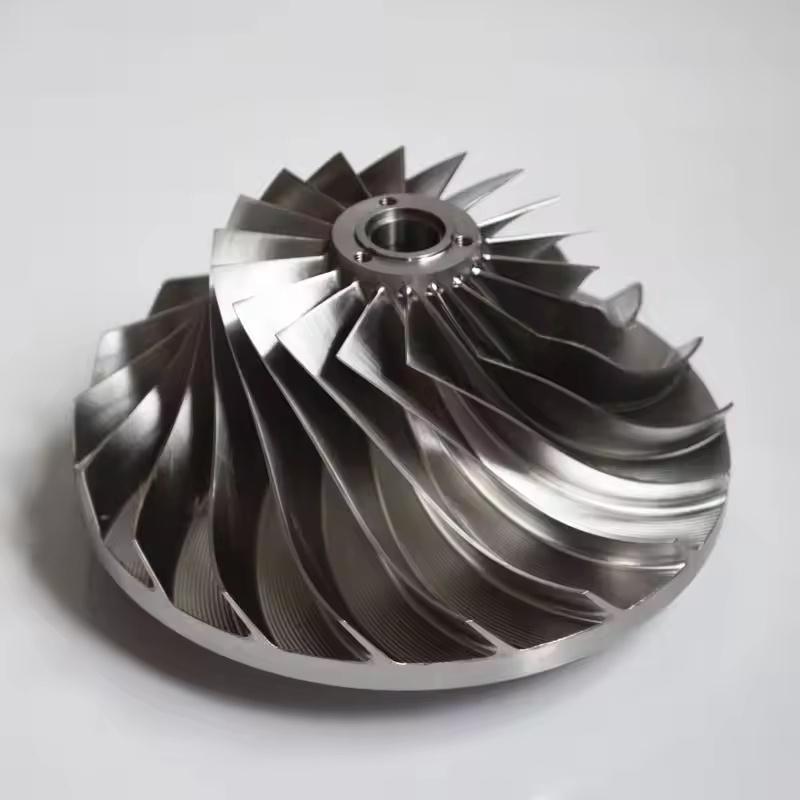

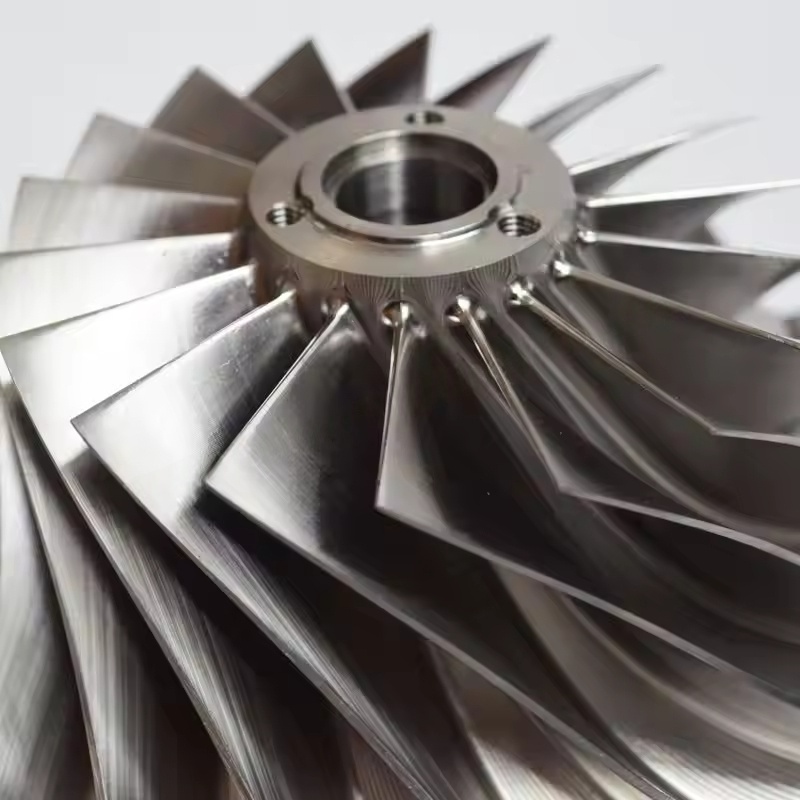

Obežné koleso so závitovkovým kolesom v odstredivých vzduchových kompresoroch Atlas Copco. 1. Hlavná funkcia

Obežné koleso sa otáča vysokou rýchlosťou (zvyčajne tisíce až desaťtisíc otáčok za minútu), pričom využíva odstredivú silu na zrýchlenie a stlačenie vzduchu vstupujúceho do obežného kolesa, pričom mechanickú energiu premieňa na kinetickú energiu a tlakovú energiu plynu, čo je kľúčový článok na dosiahnutie kompresie vzduchu. Vo viacstupňovej kompresnej štruktúre odstredivých vzduchových kompresorov je potrebné kombinovať obežné koleso s difúzormi, ohybmi a inými komponentmi, aby sa tlak plynu postupne zvyšoval na cieľovú hodnotu.

2. Charakteristika obežného kolesa s vysokým obsahom hliníka

Materiálové výhody: Vyrobené z vysokopevnostného hliníka (ako je hliník leteckého priemyslu), má vlastnosti nízkej hustoty a nízkej hmotnosti, čo môže výrazne znížiť zotrvační silu a zaťaženie hriadeľa počas otáčania obežného kolesa, znížiť stratu energie a je vhodné pre stredné a nízke tlaky, stredne rýchle pracovné podmienky.

Výkon spracovania: Hliník sa dá ľahko spracovať do tvaru a dokáže realizovať komplexné návrhy povrchu čepele (napríklad dozadu zakrivené čepele), optimalizovať kanál prúdenia vzduchu, znižovať straty prúdenia a zlepšovať účinnosť kompresie.

Aplikačné scenáre: Často sa používa v odstredivých vzduchových kompresoroch so stredným a nízkym výkonom alebo v scenároch, kde sú vyššie požiadavky na odľahčenie zariadenia a kontrolu spotreby energie.

3. Charakteristika kovového obežného kolesa

Výber materiálu: Väčšinou používajte vysokopevnostnú legovanú oceľ (ako je chróm-molybdénová oceľ, zliatiny na báze niklu) alebo zliatiny titánu, s vynikajúcou odolnosťou voči vysokým teplotám a vysokému tlaku, mechanickou pevnosťou a odolnosťou proti únave ďaleko vyššou ako hliník, schopné odolať vyššiemu rotačnému namáhaniu.

Prispôsobivosť pracovných podmienok: Vhodné pre veľké odstredivé vzduchové kompresory s vysokou rýchlosťou otáčania a vysokým kompresným pomerom alebo priemyselné prostredie s vyššou teplotou média a stopovými nečistotami (ako napríklad v chemickom a energetickom priemysle), schopné dlhodobo odolávať drsnému mechanickému a tepelnému zaťaženiu.

Stabilita: Kovový materiál má lepšiu tuhosť, silnejšiu schopnosť potláčať vibrácie pri vysokorýchlostnej rotácii, čo pomáha znižovať hluk jednotky a predlžuje životnosť súvisiacich komponentov, ako sú ložiská.

4. Dizajn a výrobné prvky

Aerodynamická optimalizácia: Tvar lopatiek obežného kolesa (ako je predný sklon, spätný ohyb, radiálny), vstupný a výstupný uhol, priemer kolesa atď., to všetko je optimalizované prostredníctvom simulácie dynamiky tekutín (CFD), aby sa zabezpečilo hladké prúdenie vzduchu, znížili sa straty spôsobené vírom a nárazmi a zlepšila sa účinnosť izolácie.

Presné spracovanie: Použite päťosové spracovanie väzieb, celkové kovanie atď., Aby ste zabezpečili presnosť veľkosti a výkon dynamického vyváženia obežného kolesa, zabránili vibráciám prekračujúcim normy v dôsledku nerovnomerného rozloženia hmoty a zabezpečili bezpečnú prevádzku.

Úprava proti korózii: Niektoré kovové povrchy obežného kolesa budú podrobené chrómovaniu, keramickému nástreku atď., aby sa zvýšila odolnosť proti korózii a odolnosť proti opotrebovaniu, vhodné pre prostredie stlačeného vzduchu s vyšším obsahom vlhkosti alebo miernou koróziou.
