1622706406 Atlas Copco

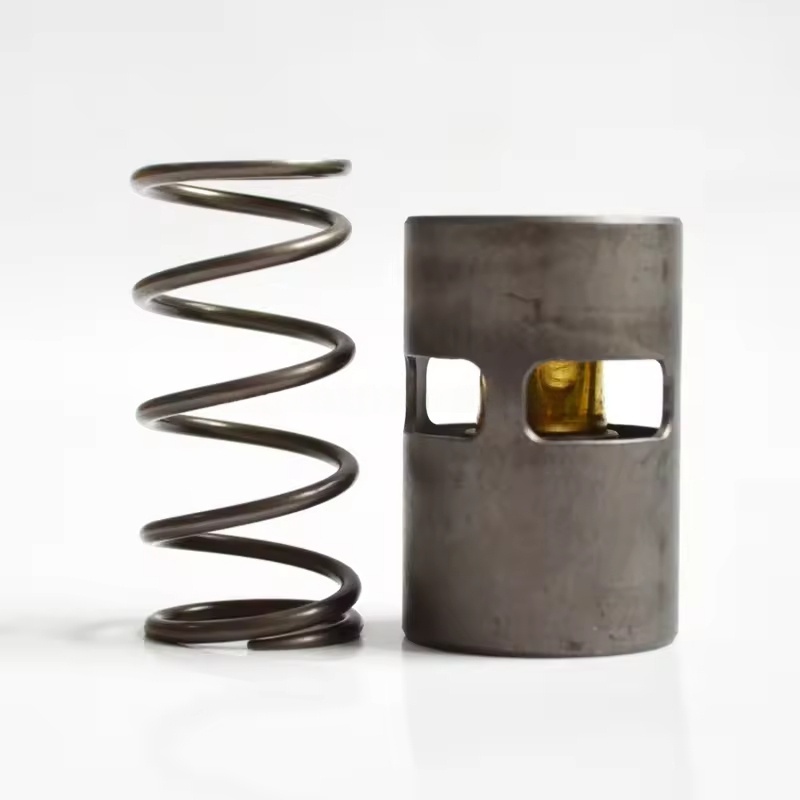

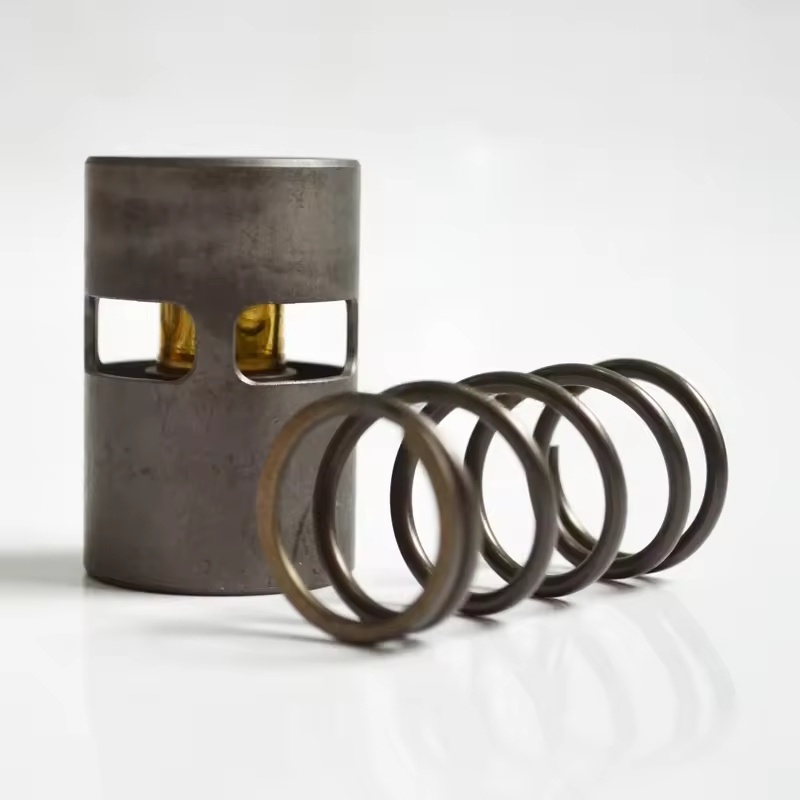

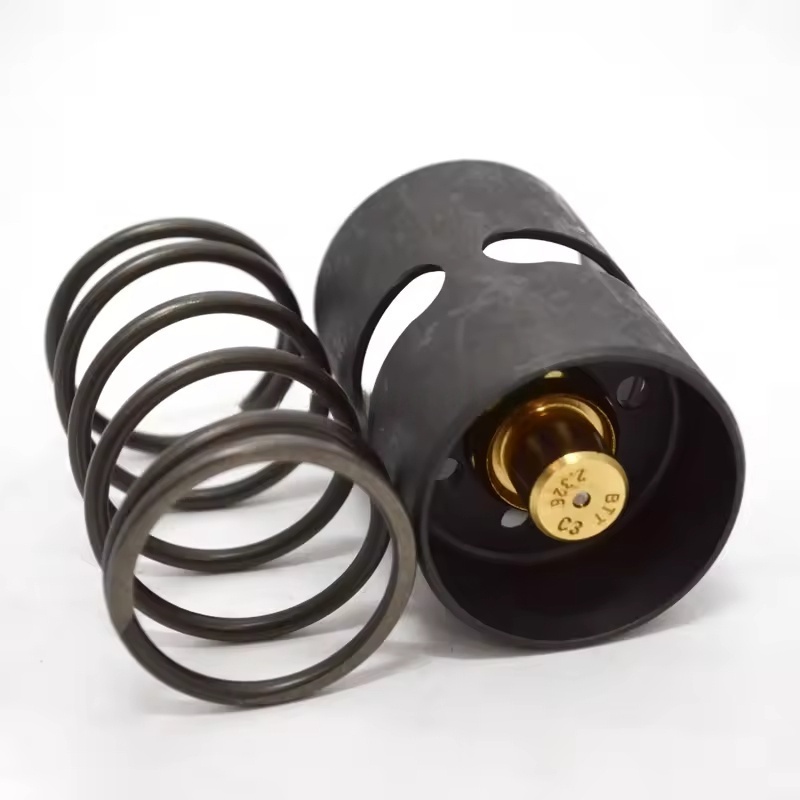

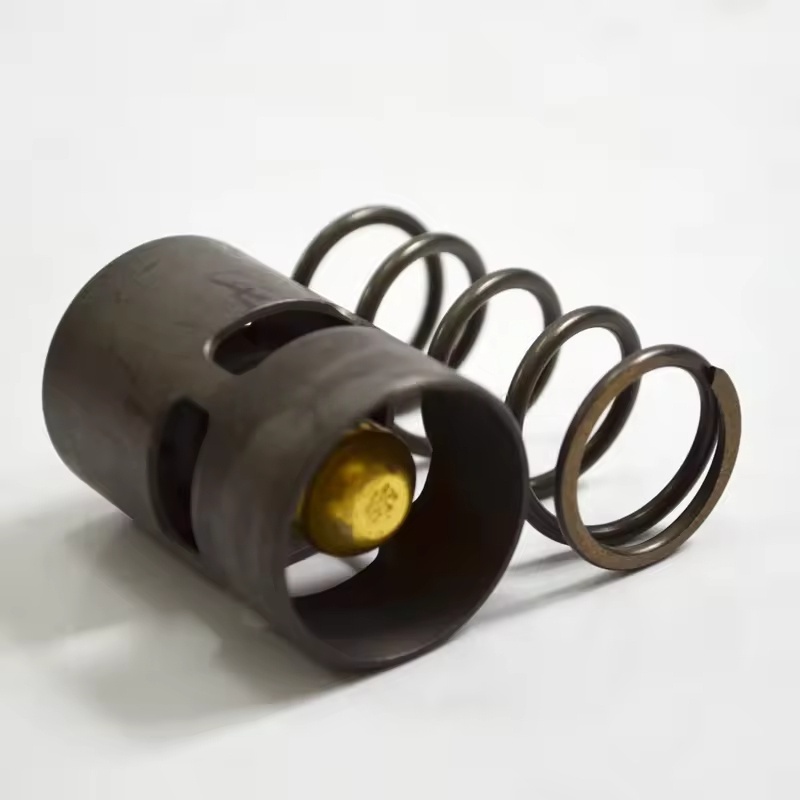

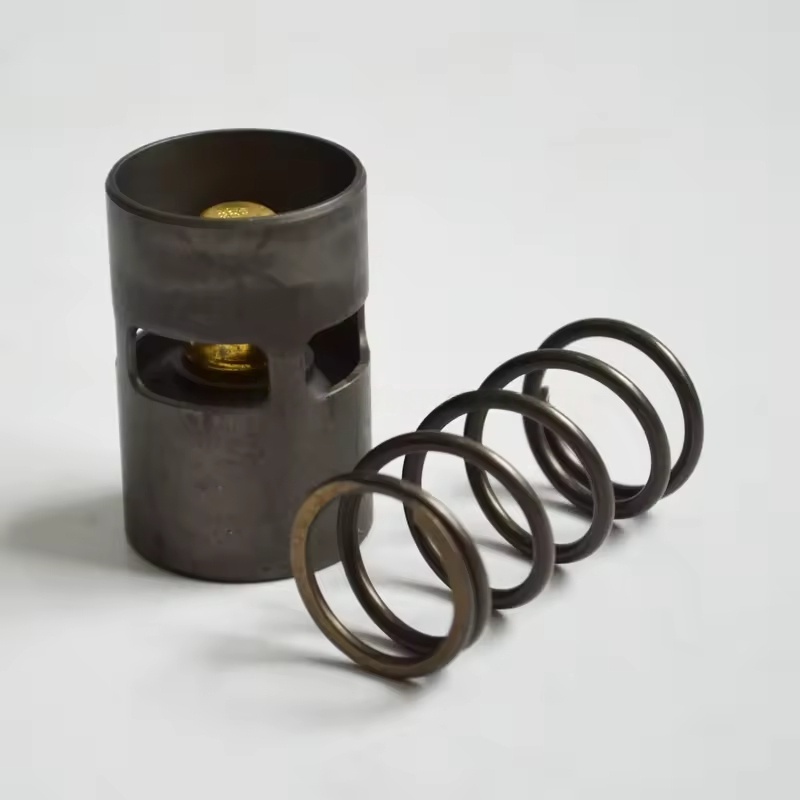

Súprava ventilu na reguláciu teploty vzduchového kompresora ATLAS COPCO

I. Zloženie súpravy a základné funkcie

Hlavné komponenty: Zvyčajne zahŕňajú teleso ventilu na reguláciu teploty (obsahujúce prvok na snímanie teploty), jadro ventilu, pružinu, tesnenia (O-krúžky, tesnenia), spoje obtokového potrubia a inštalačné príslušenstvo atď.

Princíp činnosti: Prostredníctvom prvku na snímanie teploty (ako je žiarovka na snímanie teploty vosku) sníma zmeny teploty oleja a automaticky nastavuje otvorenie jadra ventilu:

Keď je teplota oleja nižšia ako nastavená hodnota, jadro ventilu uzavrie chladiaci okruh a mazací olej prechádza obtokom a priamo vstupuje do hlavnej jednotky, čím rýchlo zvyšuje teplotu oleja.

Keď teplota oleja dosiahne nastavenú hodnotu, jadro ventilu sa postupne otvorí a mazací olej vstupuje do chladiacej jednotky na ochladenie pred cirkuláciou, čím sa zabráni nadmernej teplote oleja vedúcej k zhoršeniu kvality oleja.

II. Adaptačné charakteristiky

Prispôsobené pre rôzne série vzduchových kompresorov (ako sú GA, ZR, ZT atď.) s prietokom oleja, parametrami tlaku a inštalačným priestorom, aby sa zabezpečila presnosť regulácie teploty a prispôsobenie jednotke.

Výber materiálu: používa kovy odolné voči olejom, vysokým teplotám (ako mosadz, nehrdzavejúca oceľ) a špeciálnu gumu, vhodnú pre dlhodobé ponorenie mazacieho oleja a kolísanie teplôt prostredia.

III. Scenáre pre výmenu alebo údržbu

Pravidelná výmena: Odporúča sa vymieňať každých 4000-6000 hodín alebo synchrónne s mazacím olejom, aby sa predišlo opotrebovaniu jadra ventilu, starnutiu prvku na snímanie teploty a následnému zlyhaniu ovládania.

Prejavy poruchy:

Teplota oleja je neustále nízka (pod 80 °C), pravdepodobne v dôsledku zaseknutia jadra ventilu v obtokovej polohe, čo bráni mazaciemu oleju vniknúť do chladiacej jednotky.

Abnormálne vysoká teplota oleja (nad 100 ℃), pravdepodobne v dôsledku uviaznutia jadra ventilu v zatvorenej polohe alebo poruchy prvku na snímanie teploty s neotvoreným chladiacim okruhom.

Únik oleja, väčšinou spôsobený starnutím a poškodením tesnení.

IV. Kľúčové body pre výmenu a inštaláciu

Prípravy:

Vypnite a odpojte napájanie, uvoľnite tlak oleja v potrubí, počkajte, kým jednotka vychladne.

Pripravte si kompatibilnú originálnu súpravu z výroby, kľúč, tmel (ak je to potrebné) a čistiacu handričku.

Kroky výmeny:

Odstráňte vstupné a výstupné olejové potrubie regulačného ventilu teploty, zachyťte zvyškový mazací olej.

Uvoľnite staré upevňovacie skrutky ventilu, odstráňte starý ventil, vyčistite olejové škvrny a zvyšky tmelu na povrchu inštalácie.

Skontrolujte, či je nová zostava ventilu neporušená, vymeňte všetky tesnenia, nainštalujte nový ventil v pôvodnom továrenskom smere (venujte pozornosť smeru vstupu a výstupu oleja).

Utiahnite spoje potrubia a upevňovacie skrutky, aby ste zabránili úniku.

Ladenie a kontrola:

Spustite jednotku a sledujte, či sa teplota oleja mení v rámci normálneho rozsahu (80-95 °C).

Skontrolujte, či nedochádza k úniku oleja na komponentoch ventilu a na rozhraniach potrubia, potvrďte citlivú odozvu regulačnej teploty.
