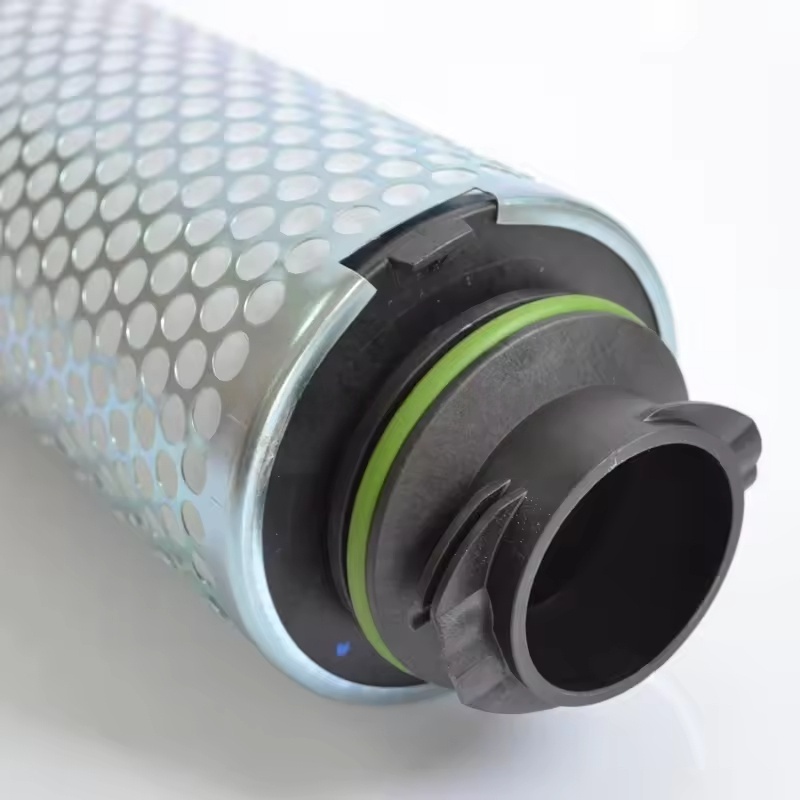

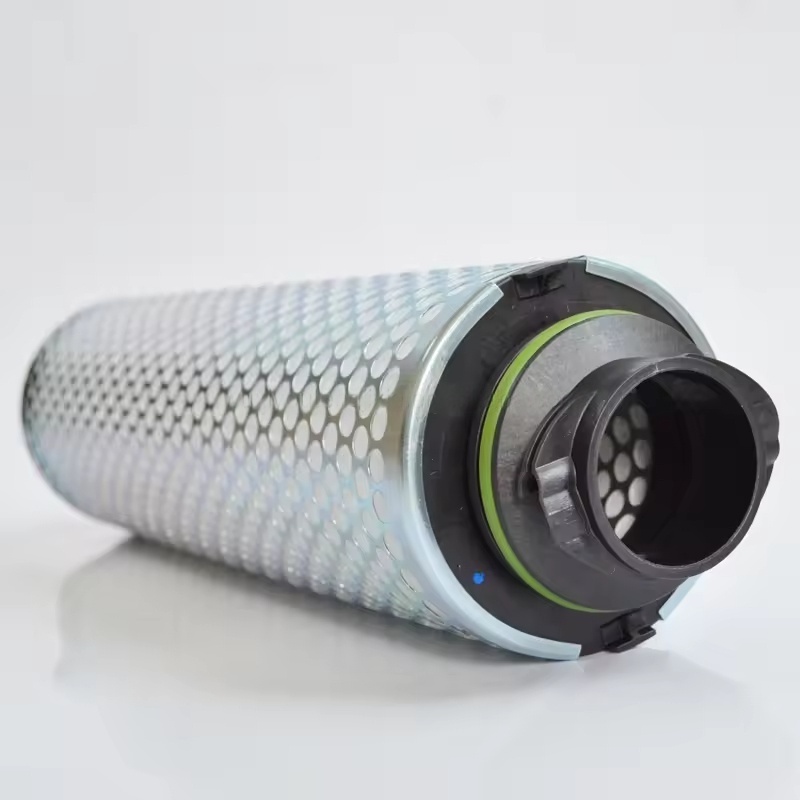

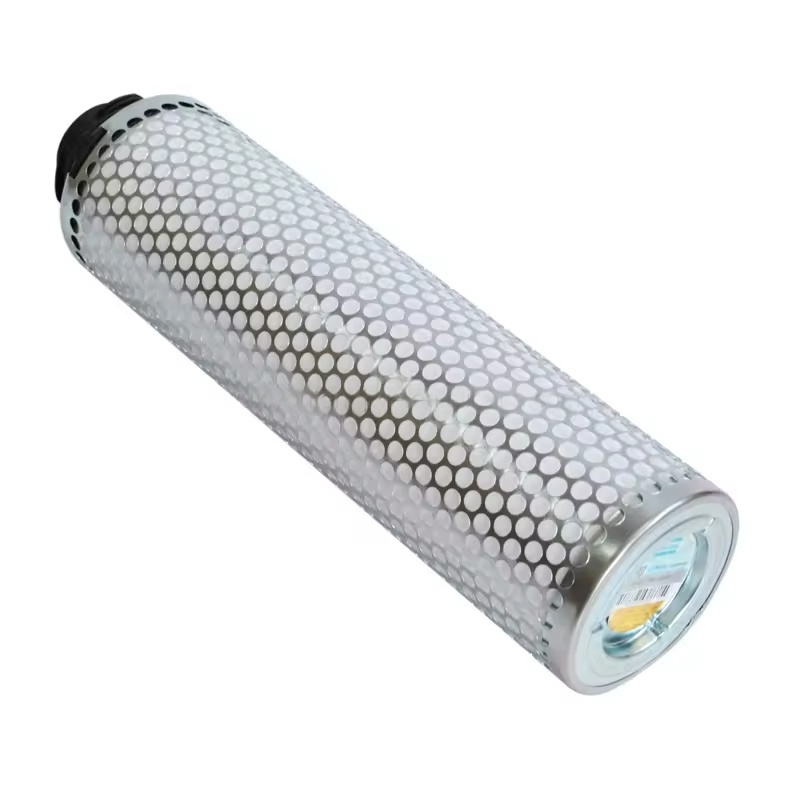

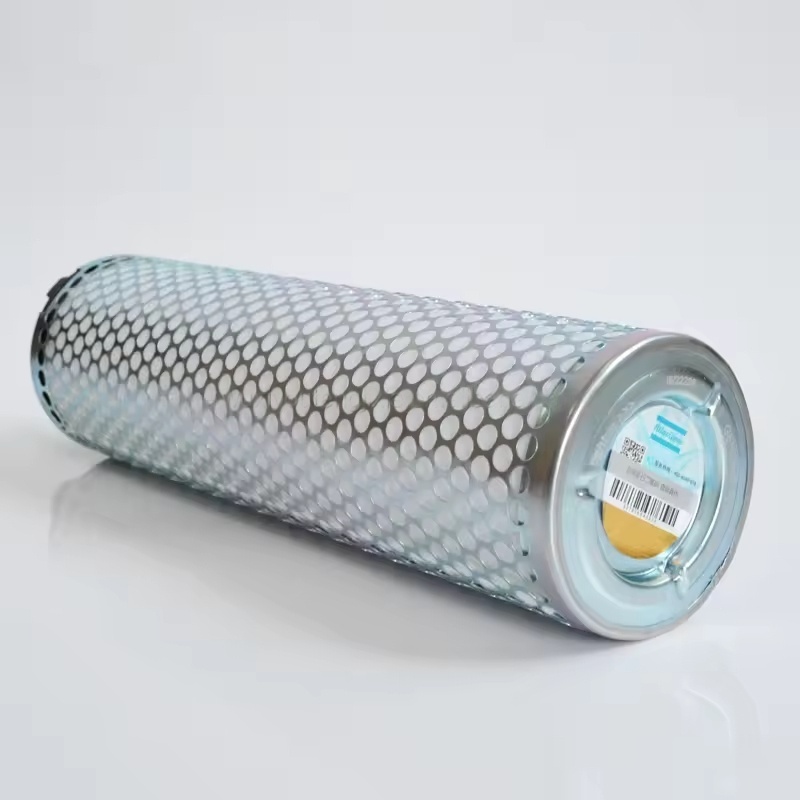

1625390494 Atlas Copco

I. Cyklus výmeny olejového filtra pre skrutkové vzduchové kompresory Atlas Copco

Za normálnych prevádzkových podmienok sa odporúča vymeniť olejový separačný filter každých 2 000 - 4 000 hodín (konkrétne podrobnosti nájdete v príručke k zariadeniu).

Ak je v prevádzkovom prostredí veľa prachu, vysoká vlhkosť alebo sa kvalita mazacieho oleja rýchlo zhoršuje, cyklus výmeny by sa mal skrátiť.

Ak stlačený vzduch obsahuje nadmerné množstvo oleja (na vstupe plynu sú olejové pruhy) alebo tlakový rozdiel v odlučovači oleja presiahne 0,15 MPa (1,5 bar), filter treba ihneď vymeniť.

II. Prípravy pred výmenou

Nástroje a materiály: Pripravte si zodpovedajúce pôvodné jadro na oddeľovanie oleja z výroby (musí zodpovedať modelu vzduchového kompresora, ako je séria GA, ZR atď.), nové tesniace tesnenie (O-krúžok), kľúč, handru, nádobu na zber odpadového oleja.

Bezpečnostná prevádzka:

Zastavte stroj a vypnite hlavné napájanie, zaveste varovný štítok „Prebieha údržba“.

Počkajte, kým jednotka nevychladne na normálnu teplotu, uvoľnite tlak v nádrži odlučovača oleja (otvorte vypúšťací ventil alebo ventil na vypúšťanie tlaku).

III. Náhradné kroky

Odstráňte staré jadro na separáciu oleja:

Odstráňte kryt alebo upevňovacie skrutky na vrchu nádrže odlučovača oleja (pri niektorých modeloch je potrebné najskôr demontovať spätné olejové potrubie, snímač tlaku atď.).

Pomocou kľúča odskrutkujte staré jadro na oddeľovanie oleja (pracujte pomaly, aby ste predišli striekaniu zvyškov oleja) a vložte ho do nádoby na odpadový olej.

Vyčistite zvyškový olej a nečistoty v nádrži, skontrolujte, či nie je hrdza alebo poškodená vnútorná stena nádrže, a ak je to potrebné, vyčistite alebo opravte.

Nainštalujte nové jadro na separáciu oleja:

Skontrolujte, či je tesniaci povrch nového jadra na separáciu oleja neporušený, vymeňte nové tesniace tesnenie (na utesnenie naneste malé množstvo čistého mazacieho oleja).

Utiahnite nové jadro na separáciu oleja podľa špecifikovaného uťahovacieho momentu (pozrite si príručku k zariadeniu, zvyčajne 30 - 50 N·m), zabráňte uvoľneniu, čo by malo za následok únik vzduchu, alebo utiahnutiu, ktoré by mohlo viesť k poškodeniu závitov.

Nainštalujte spätné olejové potrubie, snímač tlaku atď., aby ste zabezpečili pevné a spoľahlivé spojenie.

Reset a kontrola:

Zatvorte vypúšťací ventil, zakryte kryt nádrže odlučovača oleja a pripevnite ho.

Pripojte napájanie, spustite vzduchový kompresor, skontrolujte, či je prevádzkový tlak normálny, skontrolujte, či nedochádza k úniku vzduchu alebo úniku oleja v mieste inštalácie jadra separácie oleja.

Nechajte bežať 10 - 15 minút, potom znova skontrolujte tlakový rozdiel (počiatočný normálny tlakový rozdiel by mal byť ≤ 0,03 MPa), pred dokončením výmeny sa uistite, že nie sú žiadne abnormality.
