Atlas COPCO Air Compressor ODPORNÍKOVÝ VENTIL Súprava
I. Zloženie súpravy a základné funkcie

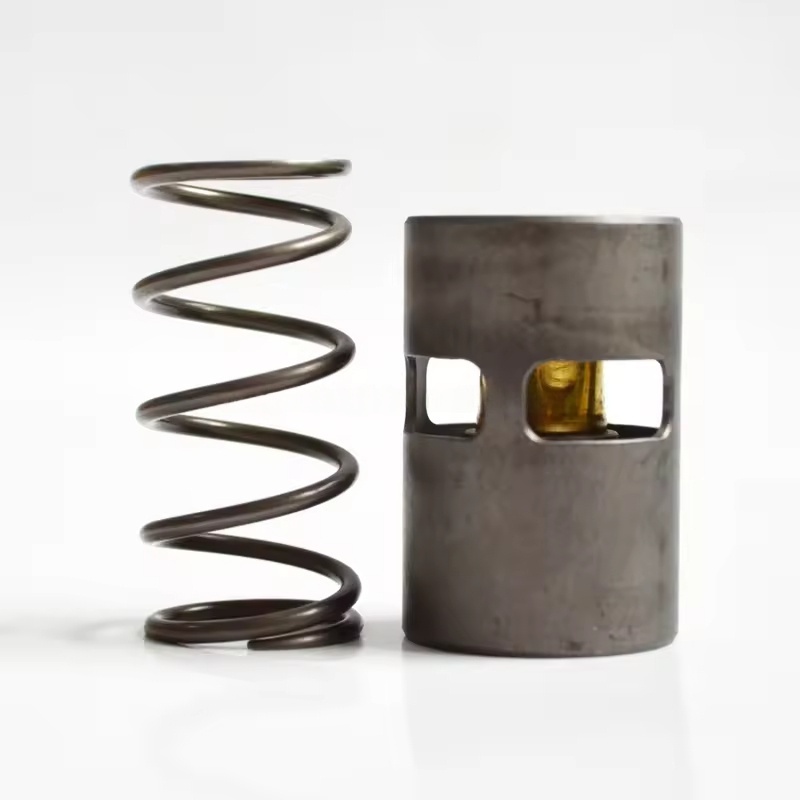

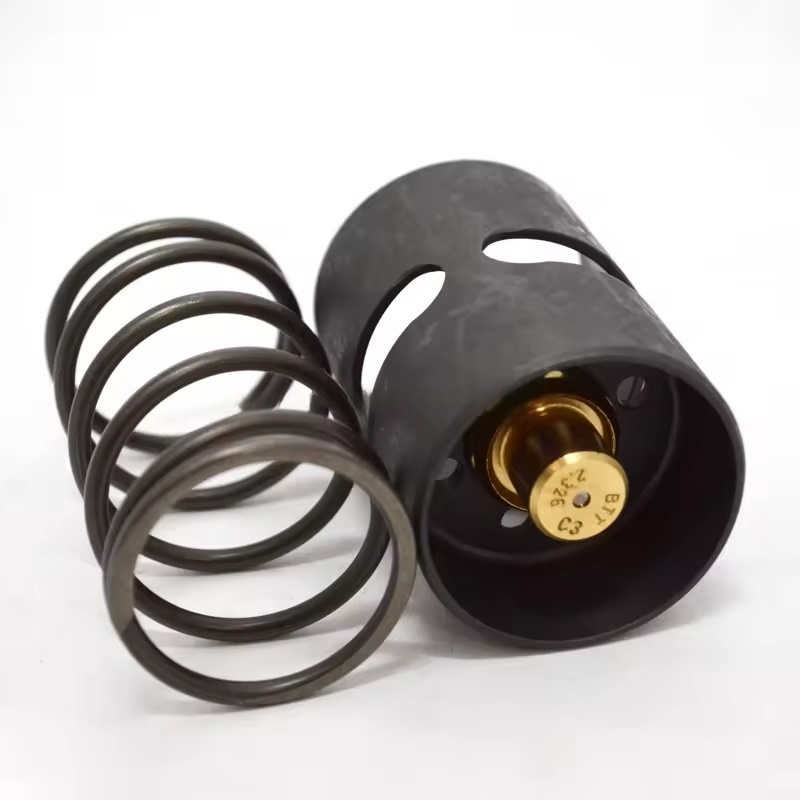

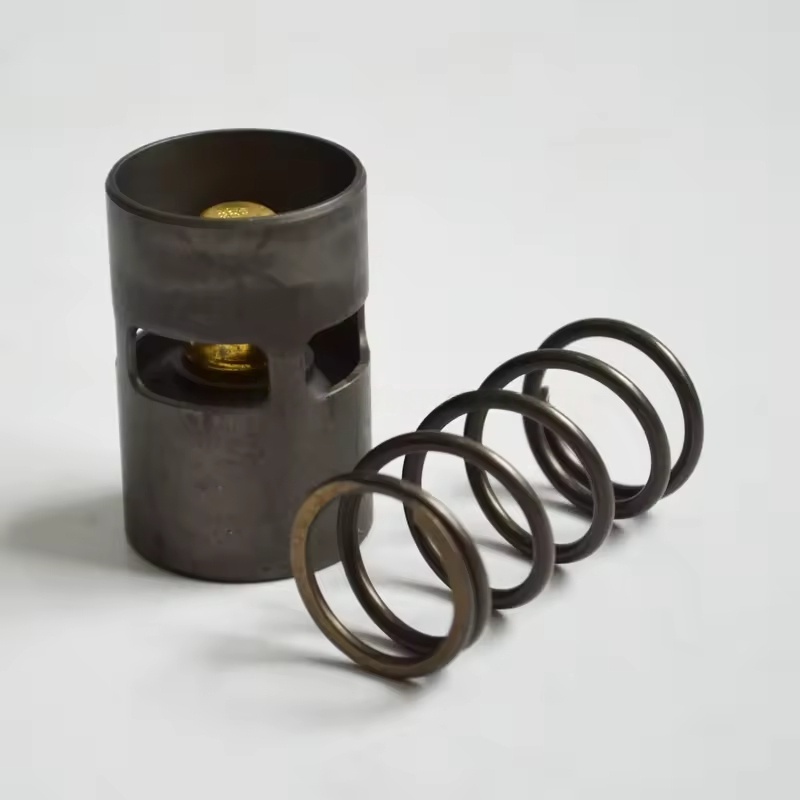

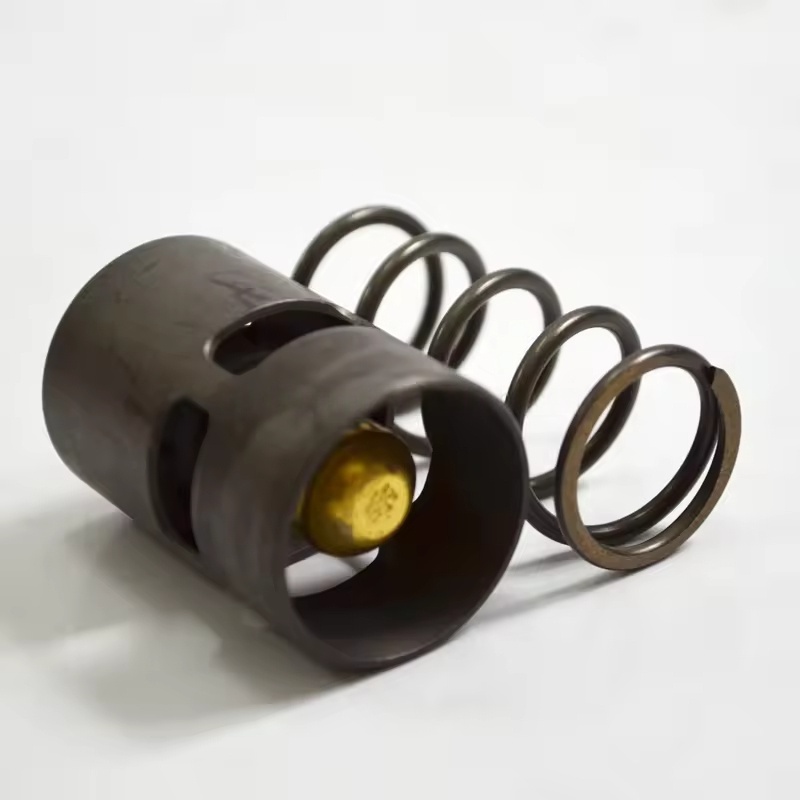

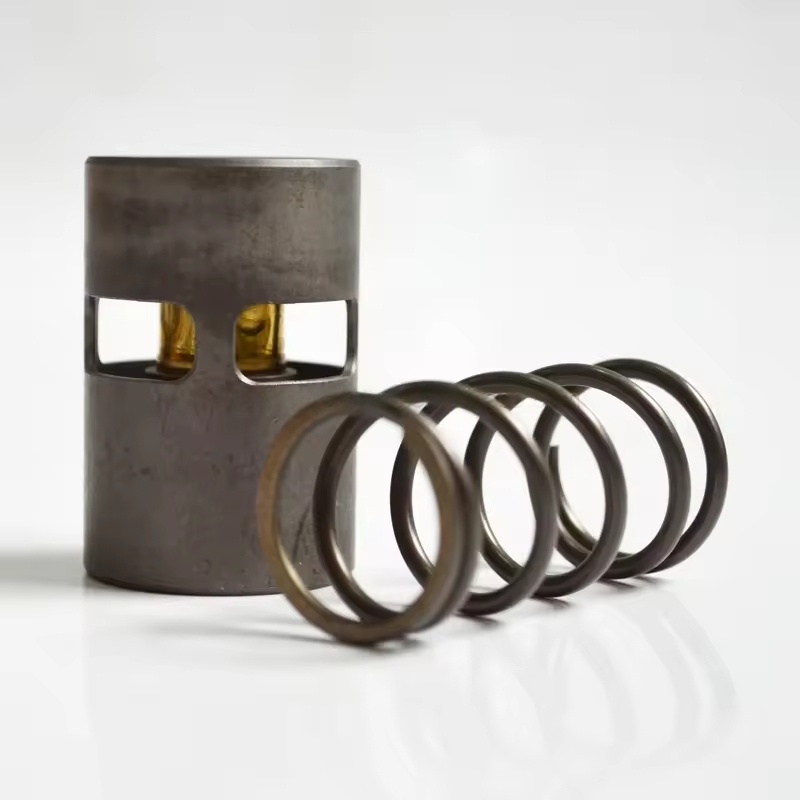

Hlavné komponenty: Zvyčajne zahŕňajú teleso regulačného ventilu teploty (obsahujúceho prvok snímania teploty), jadro ventilu, pružinu, tesnenia (O-krúžky, tesnenia), spojky obtoku a inštalačné príslušenstvo atď.
Pracovný princíp: Prostredníctvom prvku snímania teploty (napríklad žiarovka snímania teploty vosku) sníma zmeny teploty oleja a automaticky upravuje otvorenie jadra ventilu:
Keď je teplota oleja nižšia ako nastavená hodnota, jadro ventilu zavrie chladiaci obvod a mazací olej prechádza obtokom a priamo vstupuje do hlavnej jednotky, čo rýchlo zvyšuje teplotu oleja.
Keď teplota oleja dosiahne nastavenú hodnotu, jadro ventilu sa postupne otvára a mazací olej vstupuje do chladiacej jednotky na ochladenie pred obehom, čím sa predišlo nadmernej teplote oleja, čo vedie k zhoršeniu kvality oleja.
II. Adaptačné charakteristiky
Prispôsobené pre rôzne série vzduchových kompresorov (ako sú GA, ZR, ZT atď.) S tokom oleja, parametrami tlaku a inštalačným priestorom, aby sa zabezpečila presnosť teploty regulácie a zodpovednosť s jednotkou.
Výber materiálu: Používa olej odolné s vysokým teplotou kovy (ako je mosadz, nehrdzavejúca oceľ) a špeciálna guma, vhodná na dlhodobé ponorenie prostredia mazacieho oleja a kolísania teploty.
III. Scenáre na výmenu alebo údržbu
Pravidelná výmena: Odporúča sa nahradiť každých 4000-6000 hodín alebo synchrónne mazivačným olejom, aby sa zabránilo opotrebeniu jadra ventilu, starnutím prvku snímania teploty a výsledným zlyhaním regulácie.
Poruchové prejavy:
Teplota oleja nepretržite nízka (pod 80 °), pravdepodobne v dôsledku jadra ventilu uviazaného v obtokovej polohe, čím bráni mazaciemu oleju vstupovať do chladiacej jednotky.
Abnormálne vysoká teplota oleja (nad 100 °), pravdepodobne v dôsledku jadra ventilu uviazaného v uzavretej polohe alebo zlyhaní prvku snímania teploty, pričom chladiaci obvod sa neotvorí.
Únik oleja, väčšinou spôsobený starnutím a poškodením tesnení.
Iv. Kľúčové body za výmenu a inštaláciu
Prípravy:
Vypnite a odpojte napájanie, uvoľnite tlak oleja v potrubí, počkajte, kým sa jednotka ochladí.
Pripravte kompatibilnú originálnu súpravu továrne, kľúč, tmel (ak je to potrebné) a čistiacu handričku.
Kroky výmeny:
Odstráňte vstupné a výstupné potrubia z regulačného ventilu teploty a zbierajte zvyškový mazivý olej.
Uvoľnite staré skrutky upevňovacieho ventilu, vyberte starý ventil, vyčistite olejové škvrny a zvyšky tmelu na inštalačnej ploche.
Skontrolujte, či je nová zostava ventilu neporušená, vymeňte všetky tesnenia, nainštalujte nový ventil v pôvodnom továrni (venujte pozornosť smeru vstupu a výstupného oleja).
Utiahnite potrubné spojky a upevňovacie skrutky, aby ste zaistili únik.
Ladenie a kontrola:
Spustite jednotku a pozorujte, či sa teplota oleja zmení v normálnom rozsahu (80-95 ℃).
Skontrolujte, či na komponentoch ventilu a rozhrania potrubia dochádza k úniku oleja, potvrďte citlivú odozvu kontrolnej teploty.
