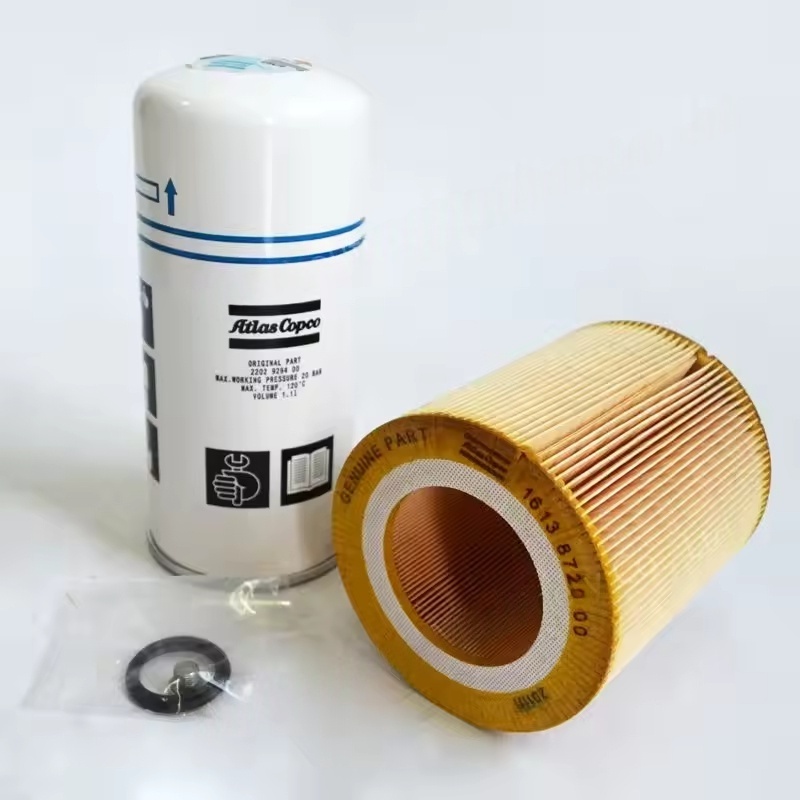

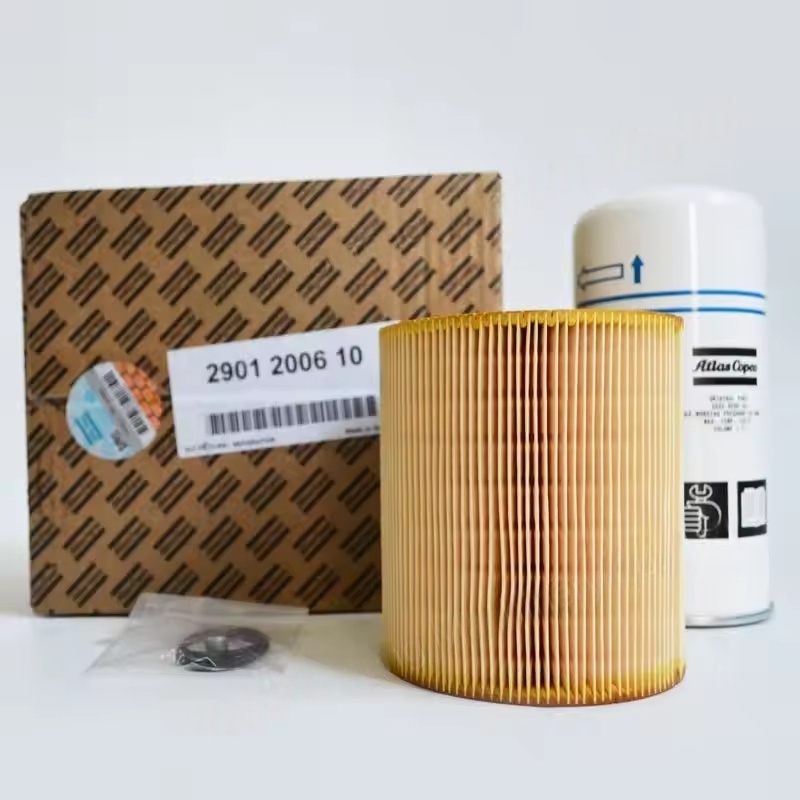

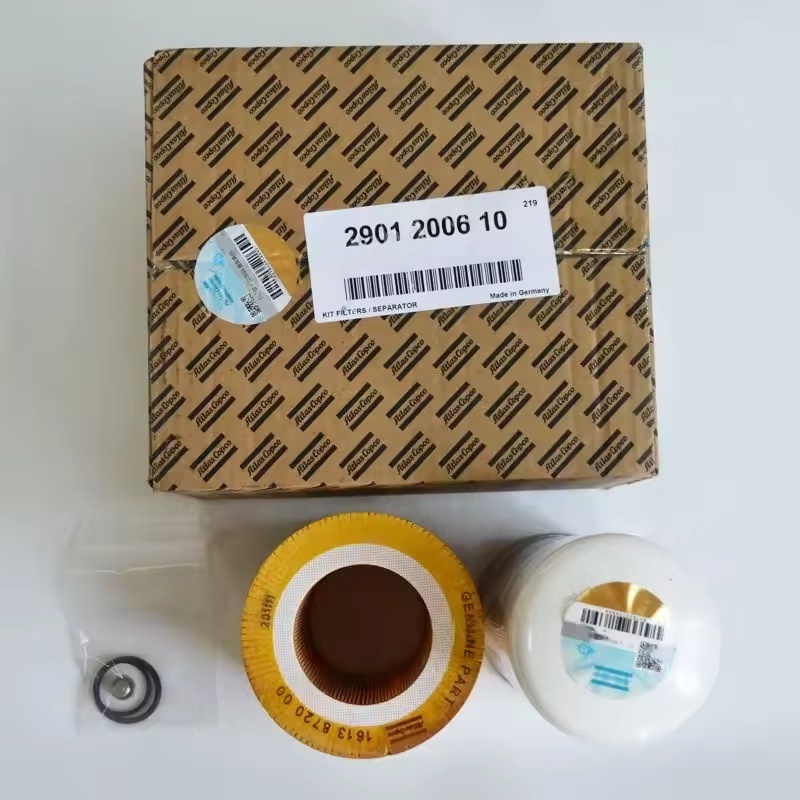

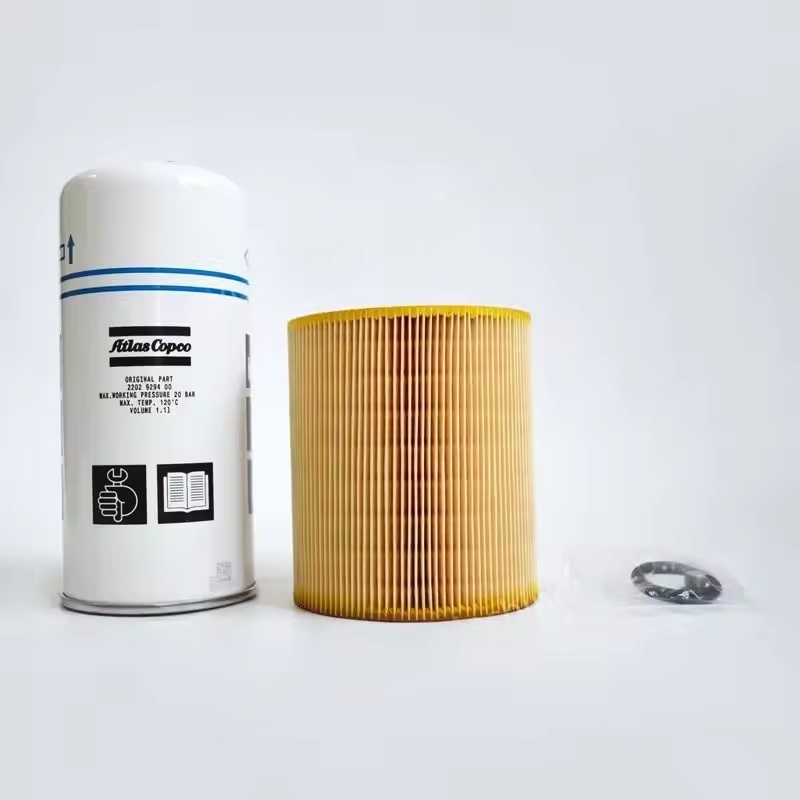

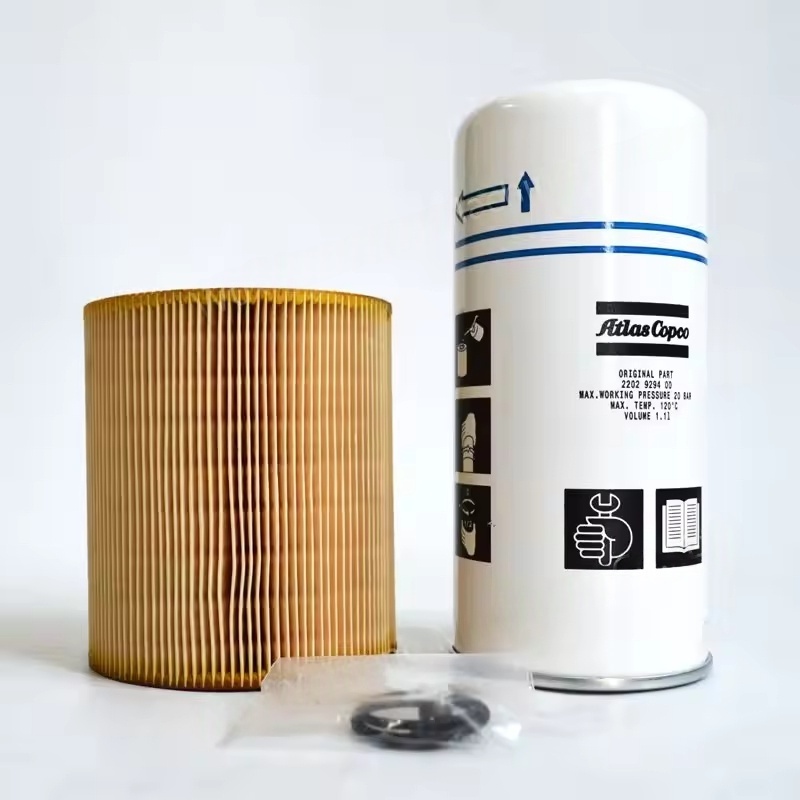

2901200610 Olejový filter Atlas Copco Air Compressor Kit Filter Separator 1625426100 Originálny

I. Komponenty vzduchového filtra Atlas Copco

Vzduchové filtre sa používajú na odstránenie prachu, častíc, vlhkosti a iných nečistôt z prichádzajúceho vzduchu, bránia im vstup do hlavnej jednotky vzduchového kompresora (ako je skrutka, piest atď.), Vyhýbanie sa opotrebovaniu, blokácii alebo korózii vnútorných častí a znížení zaťaženia na následnom spracovateľskom zariadení.

Hlavné komponenty:

Kryt filtra (vonkajšia škrupina)

Vyrobené z kovových alebo vysokopevnostných plastu, má určité vlastnosti tesniaceho a tlakového odporu, chránia vnútorný prvok filtra a hladko vedie prietok vzduchu. Zvyčajne má vstupné a výstupné rozhrania a niektoré sú vybavené ukazovateľmi tlakového rozdielu (na pripomenutie výmeny prvkov filtra).

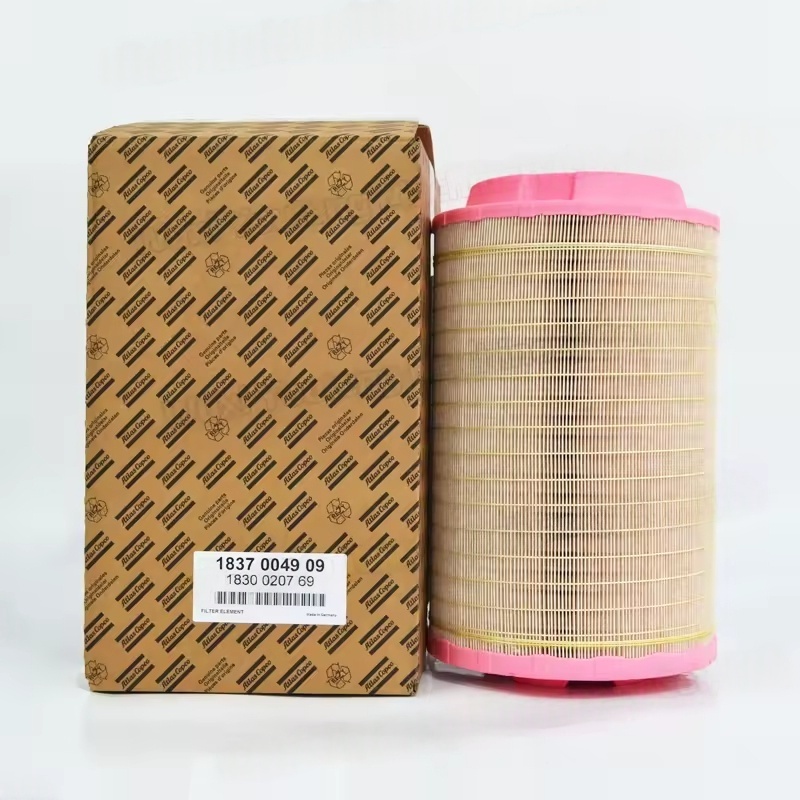

Prvok filtra

Materiál: Bežne vyrobené z papiera, netkanej tkaniny, sklenenej vlákniny alebo kovovej sieťoviny a rôzne materiály majú rôzne presnosti filtrácie (zvyčajne od niekoľkých mikrometrov po niekoľko desiatok mikrometrov).

Štruktúra: Väčšinou zložené alebo valcové, zvyšovanie oblasti filtrácie a rozširovanie životnosti.

Funkcia: Zachytenie tuhých častíc a určitá vlhkosť vo vzduchu prostredníctvom odpočúvania a adsorpcie a účinnosť filtrácie priamo ovplyvňuje kvalitu príjmu vzduchu.

Tesnenie

Ako sú gumové tesniace krúžky, zaisťujú tesnenie medzi krytom filtra a filtračným prvkom, ako aj medzi krytom filtra a vzduchom vzduchu kompresora, čím sa bráni priamo do systému do systému nefiltrovaného vzduchu.

Pomocné komponenty

Niektoré filtre sú vybavené ochrannými krytmi (na zabránenie vstupu dažďovej vody a zvyškov), vypúšťacích ventilov (na vypúšťanie kondenzovanej vody v kryte filtra) alebo spínače diferenciálneho tlaku (na spustenie poplachu pri upchávaní filtra).

II. Komponenty olejového filtra Atlas Copco (s odlučovačom olejového plynu ako jadrom)

Keď vzduchový kompresor funguje, mazal olej so stlačeným vzduchom (najmä pre vzduchové kompresory injikované olejom). Kľúčovou funkciou komponentu olejového filtra je oddelenie oleja od stlačeného vzduchu, čím sa zabezpečí, že vypustený komprimovaný vzduch má obsah oleja, ktorý spĺňa štandard (zvyčajne ≤ 3 ppm), a zároveň obnoví mazací olej na recykláciu.

Hlavné komponenty:

Odlučovacia nádrž

Tlaková nádoba z kovu, po zmesi stlačeného vzduchu a mazacieho oleja vstupuje do nádrže, je spočiatku oddelená expanziou objemu, odstredivou silou atď. (Hrubé oddelenie) a väčšie kvapôčky oleja spadajú na dno v dôsledku gravitácie.

Filter separácie ropy

Materiál: Viacvrstvový kompozitný filtračný materiál (napríklad sklenené vlákno, polyesterové vlákno atď.), S hydrofóbnymi vlastnosťami, schopné adsorbovať malé kvapky oleja.

Funkcia: Vykonanie jemnej filtrácie na oddelenom stlačenom vzduchu prostredníctvom princípov difúzie a odpočúvania, kondenzovanie olejových kvapiek mikrometrov do väčších kvapôčok oleja a ich vrátenie do ropnej nádrže.

Indikátory výkonnosti: účinnosť separácie (priamo ovplyvňujúca kvalitu stlačeného vzduchu), kapacita držania prachu (určovanie životnosti servisu), rozdiel tlaku (zvyšovanie sa pri upchatí filtra, ktorý si vyžaduje včasnú výmenu).

Olejový systém

Vrátená olejová potrubie: Vedenie oddeleného mazacieho oleja od spodnej časti oddeľovacej nádrže späť k hlavnej jednotke vzduchového kompresora (napríklad skrutkovej kompresnej komore), čím sa znižuje spotreba paliva.

Spiatočná olejová kontrola ventilu: Zabráňte návratu mazacieho oleja po zastavení kompresora, čím sa predišlo rozprašovaniu oleja počas nasledujúceho spustenia.

Bezpečnostné a monitorovacie komponenty

Bezpečnostný ventil: Automaticky uvoľňuje tlak, keď tlak v oddeľovacej nádrži presahuje limit a chráni zariadenie.

Zrkadlo / senzor na úrovni oleja: Monitorovanie hladiny oleja v ropnej nádrži, aby sa zabezpečilo normálny dodávok oleja na mazanie.
