Hlavné komponenty a pracovný princíp

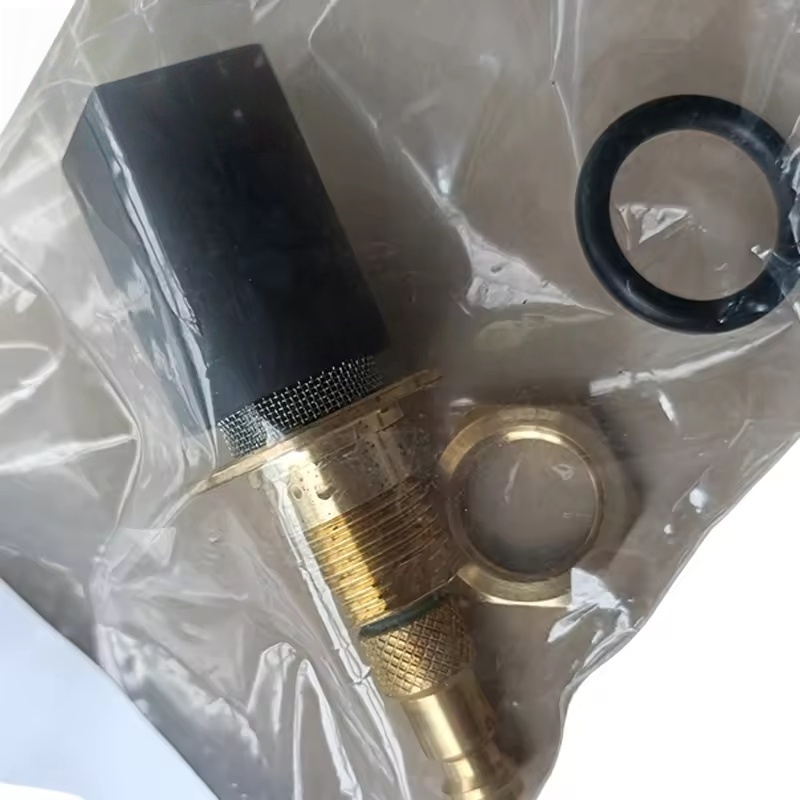

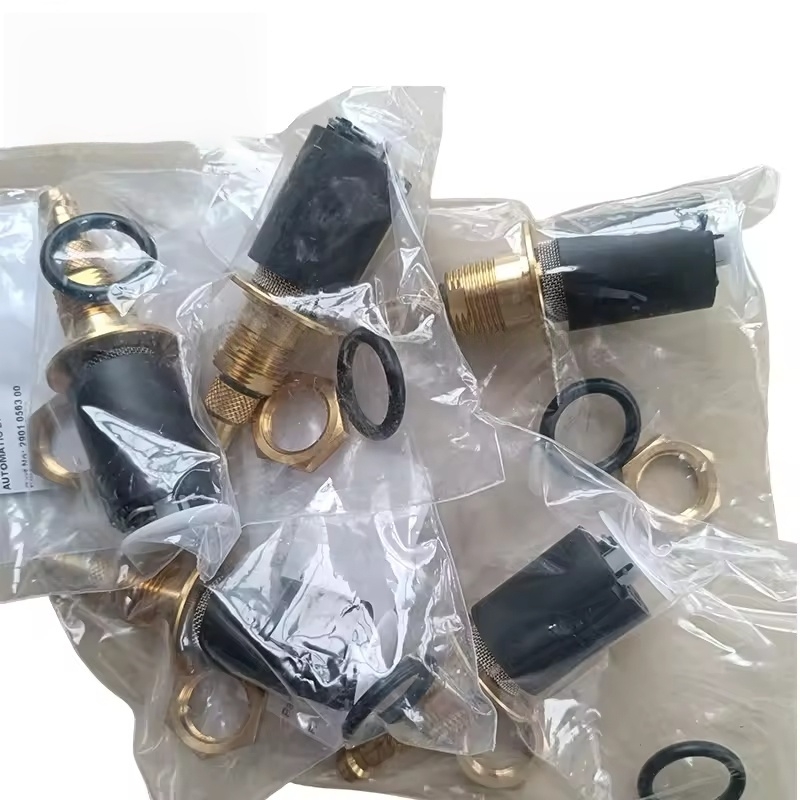

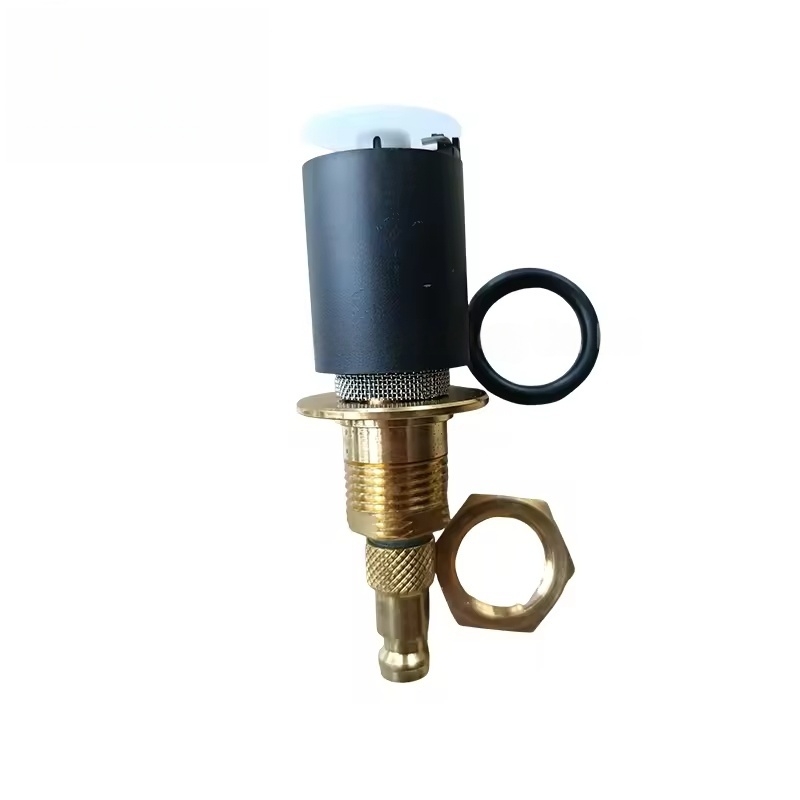

Komponenty jadra: Typicky zahŕňajú teleso ventilu, jadro ventilu (alebo membrány), elektromagnetické ventil (elektrický typ), plavákovú guľu (mechanický typ), odtokovú výstupnosť, obrazovku filtra a tesniace časti atď.
Pracovný princíp:
Mechanický typ (typ plavákovej gule): Keď akumulovaná kondenzátová voda dosiahne určitú hladinu kvapaliny, plavák stúpa a poháňa jadro ventilu, čo umožňuje odtok vody. Po odtoku vody plavák padá a zatvára ventil, čím dosahuje automatickú drenáž.
Elektrický typ (elektromagnetický ventil): Systém je spustený riadiacim systémom na aktiváciu elektromagnetického ventilu v pravidelných intervaloch, otvára odtokovú výstupy na odtokovú vodu a zatvára ventil po nastavenom čase a dosiahne automatickú drenáž prostredníctvom riadenia času.
Kombinovaný typ: Niektoré modely kombinujú mechanické a elektrické princípy, aby sa zvýšila spoľahlivosť odtoku.
Kľúčové funkcie a umiestnenie aplikácií
Automatická drenáž: Nie je potrebné manuálnu prevádzku, okamžite vypúšťanie kondenzátovej vody (obsahujúcej olej, vodu a zmiešané nečistoty) zo stlačeného vzduchu, čím sa zabezpečuje kvalita stlačeného vzduchu.
Konštrukcia anti-leakácie: Počas odvodnenia sa vypúšťa iba kvapalina, ktorá minimalizuje stratu stlačeného vzduchu a znižuje spotrebu energie.
Miesta aplikácií:
Spodná časť skladovacej nádrže vzduchového kompresora
Výstup primárneho/sekundárneho odlučovača olejovej vody
Odtoková výstup v sušičke chladeného alebo adsorpčného typu
Spodná časť filtra (napríklad precízny filter, aktívny uhlík filter)
Technické vlastnosti
Vysoká spoľahlivosť: Toleruje tlak (obvykle 0 ~ 16 bar) a teplota (teplota prostredia ~ 60 ℃) stlačeného vzduchového systému, ktorý sa prispôsobuje vlhkým a olejovým pracovným podmienkam.
Nízke požiadavky na údržbu: Vstavaná obrazovka filtra zabraňuje blokovaniu jadra ventilu a niektoré modely majú samočistiace funkcie.
Všestranná kompatibilita: dostupné v rôznych veľkostiach rozhrania (napríklad 1/4 "a 3/8" vlákna) a metódy inštalácie (vertikálne, horizontálne), vhodné pre rôzne modely (napríklad GA, GX, G Series atď.).
Dizajn životného prostredia: znižuje intenzitu pracovnej sily manuálneho odtoku a vyhýba sa znečisteniu životného prostredia spôsobené náhodným vypúšťaním kondenzátovej vody.
Bežné poruchy a údržba výmeny
Poruchové prejavy:
Zlá drenáž alebo úplné zablokovanie (kondenzujúca voda sa nedá vypustiť, stúpa hladina kvapaliny).
Únik v dôsledku slabého uzavretia ventilu (pokles tlaku systému, zvyšuje sa spotreba energie).
Elektromagnetický ventil nekonáva (elektrický typ) alebo plaváka je uviaznutá (mechanický typ).
Bežné príčiny:
Nečistoty blokujúce jadro ventilu alebo obrazovky filtra (ako sú olejové škvrny, kovové zvyšky).
Starnutie alebo opotrebenie tesniacich dielov (spôsobujúca únik).
Elektromagnetická ventilová cievka vyhorená alebo zlyhanie linky (elektrický typ).
Rozbitie plavákov alebo uviaznutia (mechanický typ).
