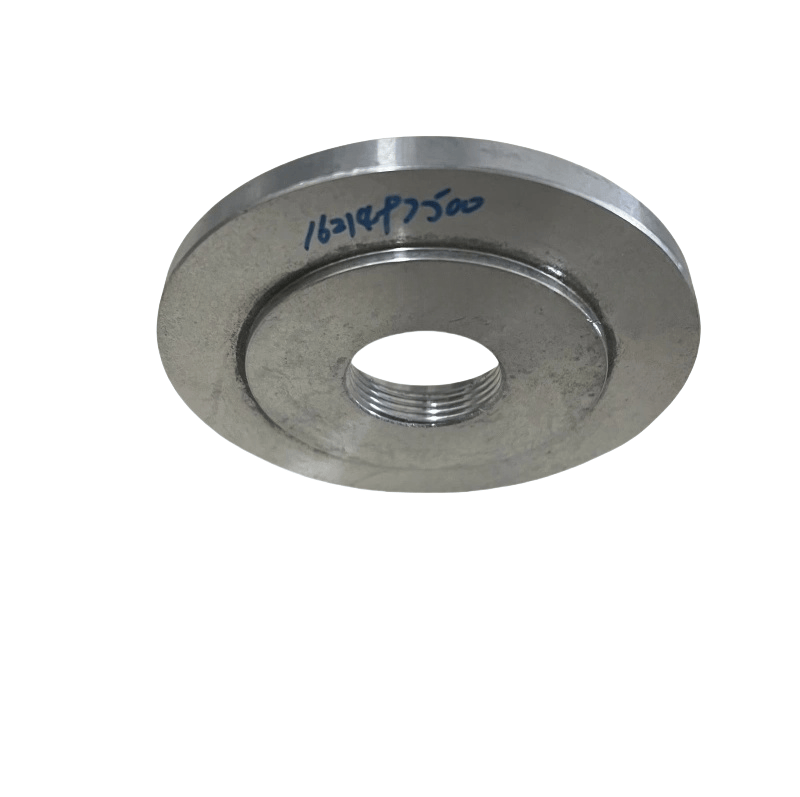

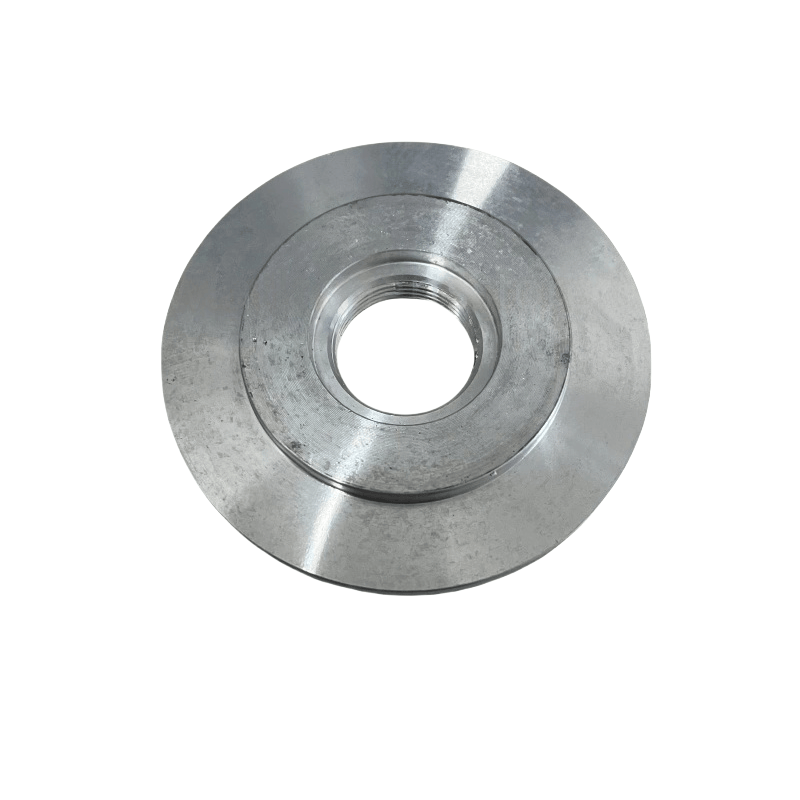

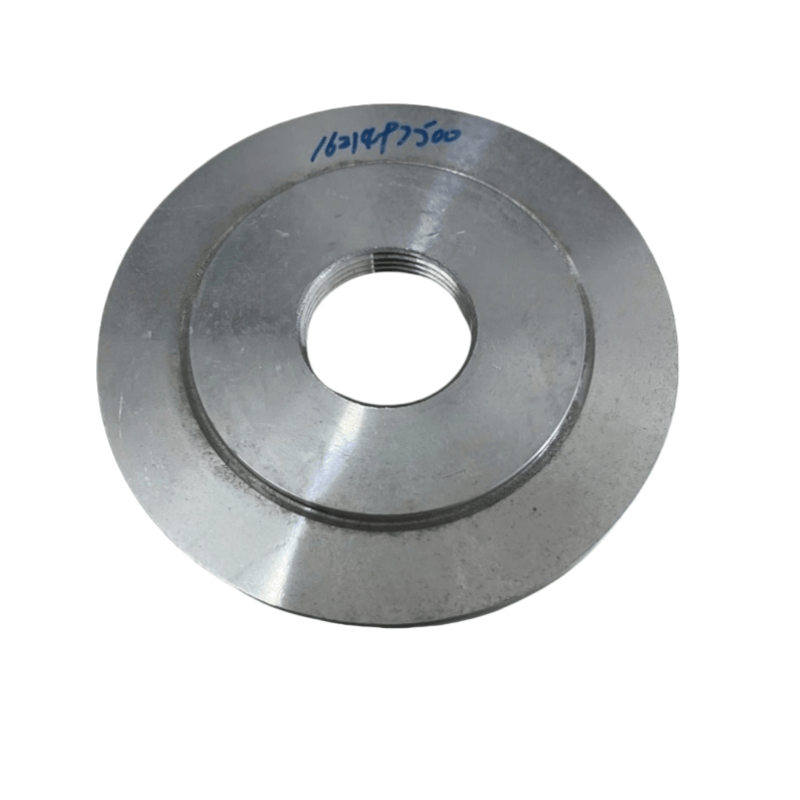

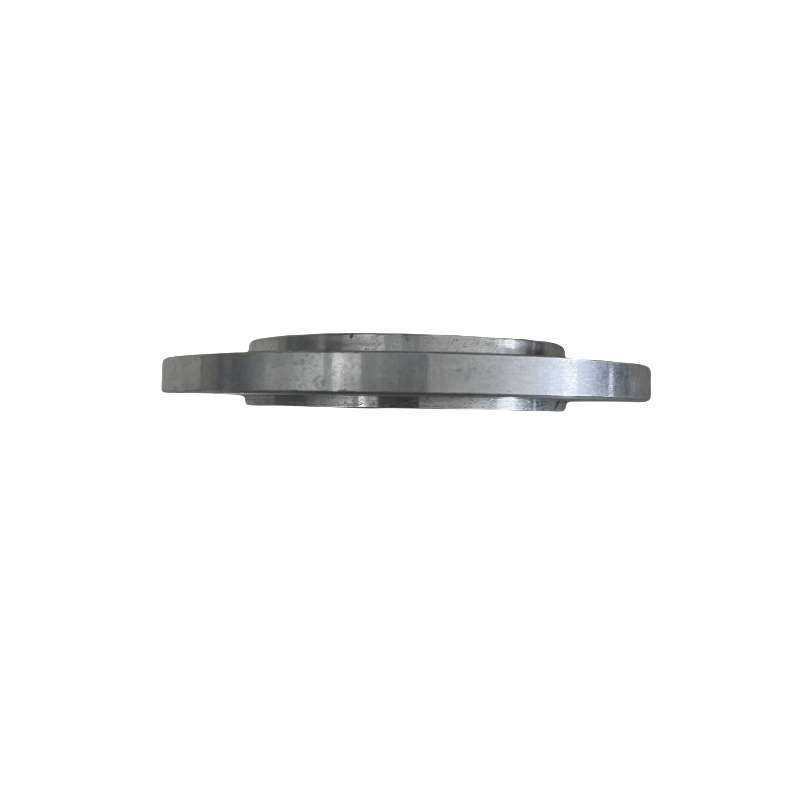

1621497500 Tlakový ventil Cover Plate Atlas Copco Air Compressor diel

Atlas COPCO Air Compressor Tlakový ventil Cover Plate Hlavné funkcie

Utesnenie a tlakové ložisko: Je utesnené telom ventilu cez tesniace prvky (ako sú tesnenia, O-krúžky), čím sa vytvára uzavretá dutina, ktorá vydrží tlak stlačeného vzduchu (zvyčajne konzistentný s pracovným tlakom systému, 0,7 ~ 1,6 MPa), čo zabráni úniku plynu.

Ochrana vnútorných komponentov: Zahŕňa a chráni vnútorné komponenty tlakového ventilu (ako sú jadrá ventilov, pramene, membrány atď.), Aby sa zabránilo vniknutiu prachu, oleju a iným nečistotám v vstupu a ovplyvňovaní citlivosti ventilu.

Fixácia a umiestnenie: Je pripevnené k telu ventilu skrutkami, aby sa zabezpečilo, že vnútorné komponenty (ako sú pružiny, jadrá ventilov) sú v správnej polohe, čím sa zaručuje presnosť prevádzky tlakového ventilu.

Pomoc tlaku: Niektoré krycie dosky sú navrhnuté s otvormi alebo kanálmi snímania tlakom, ktoré môžu preniesť tlak systému na membránu alebo piest vo ventile, čo pomáha pri realizácii funkcií regulácie tlaku.

Bežné štruktúry a vlastnosti

Štrukturálne zloženie:

Hlavné telo: väčšinou vyrobené z kovových listov (ako je liatina, zliatina hliníka, uhlíková oceľ) prostredníctvom pečiatkov alebo odliatkov, s určitou hrúbkou (zvyčajne 3 ~ 10 mm), aby sa zabezpečila kapacita nesúceho tlaku.

Otvory pripojenia: Viaceré otvory skrutiek sú distribuovaných obvodne na fixáciu telom ventilu; Centrum môže mať pozorovací otvor (s priehľadným krytom) alebo tlakové rozhranie.

Tesnenie: povrch spoja medzi krycou doskou a telom ventilu má zvyčajne tesniacu drážku v tvare krúžku na inštaláciu tesnení alebo O-krúžkov.

Klasifikácia (podľa typu zodpovedajúceho tlakového ventilu):

Tlak udržiavajúca doska krytu ventilu: Nainštalovaná na ventile udržiavajúci tlak na výstupe od separátora oleja z ropného plynu vydrží vnútorný tlak separátora, aby sa zabezpečilo, že systém stanoví dostatočný tlak pred povolením výstupu stlačeného vzduchu.

Kryta prekladacieho ventilu: Používa sa na ovládanie zaťaženia/vykladania vzduchového kompresora, krycia doska musí spolupracovať s membránom alebo piestom, aby preniesla tlakové signály a dosiahla otvor a zatváranie ventilu.

Plate krytu bezpečnostného ventilu: chráni pružinu a jadro ventilu vo vnútri bezpečnostného ventilu, aby sa zabezpečilo, že bezpečnostný ventil môže spoľahlivo skočiť a zmierniť tlak, keď dôjde k pretlaku.

Kľúčové parametre a materiály

Základné parametre:

Rozmery: Vonkajší priemer, priemer kruhu distribúcie otvoru skrutky a veľkosť tesniaceho drážky je potrebné úplne zladiť s telom ventilu, aby sa zabezpečila inštalačná tesnenie.

Kapacita tlaku: Musí splniť pracovný tlak zodpovedajúceho tlakového ventilu (ako je napríklad platnička krytu bezpečnostného ventilu, musí odolávať viac ako 1,1 až 1,2-násobku tlaku menovaného systému).

Presnosť povrchu: rovinnosť a drsnosť povrchu kĺbu musia spĺňať normy (zvyčajne rovinnosť ≤ 0,1 mm/m, drsnosť RA ≤ 3,2 μm), čím sa vyhne úniku v dôsledku zlej adhézie.

Bežné materiály:

Liatina (HT250): Nízke náklady, dobrá tuhosť, vhodná pre nízky tlak (≤1MPA), nekorozívne prostredie.

Zliatina z hliníka (ADC12): ľahká hmotnosť, odolná voči korózii, často používaná v tlakových ventiloch stredne veľkých vzduchových kompresorov.

Uhlíková oceľ (Q235 alebo 45# oceľ): Vysoká pevnosť, vhodná pre vysokotlakové (> 1MPa) tlakové ventily, niektoré potrebujú galvanizáciu alebo maľovanie na prevenciu hrdze.
