Základ olejového filtra pre Atlas Copco vzduchové kompresory - 1. Štruktúra a funkcia

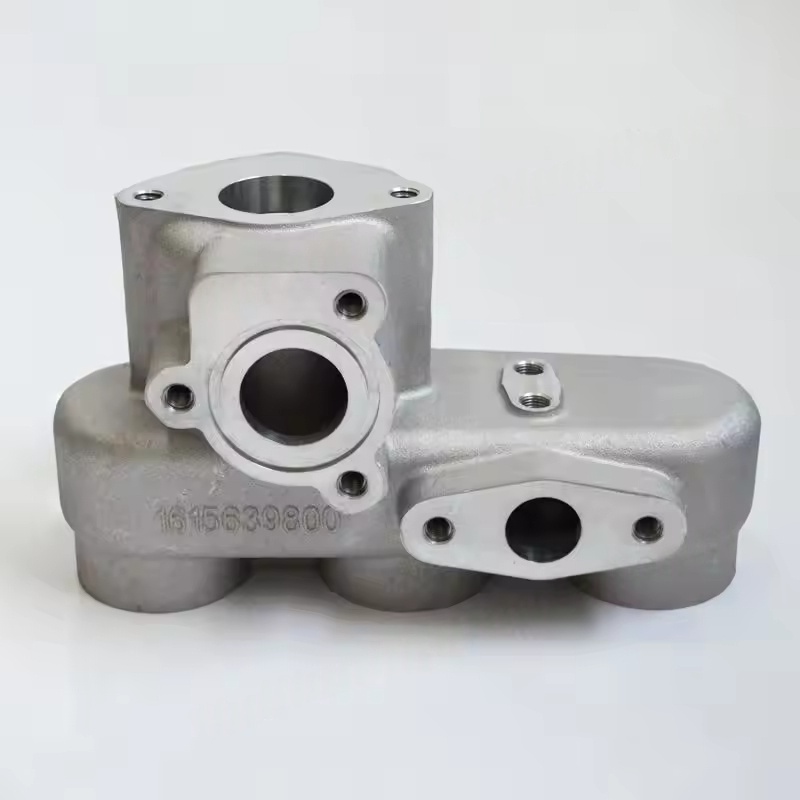

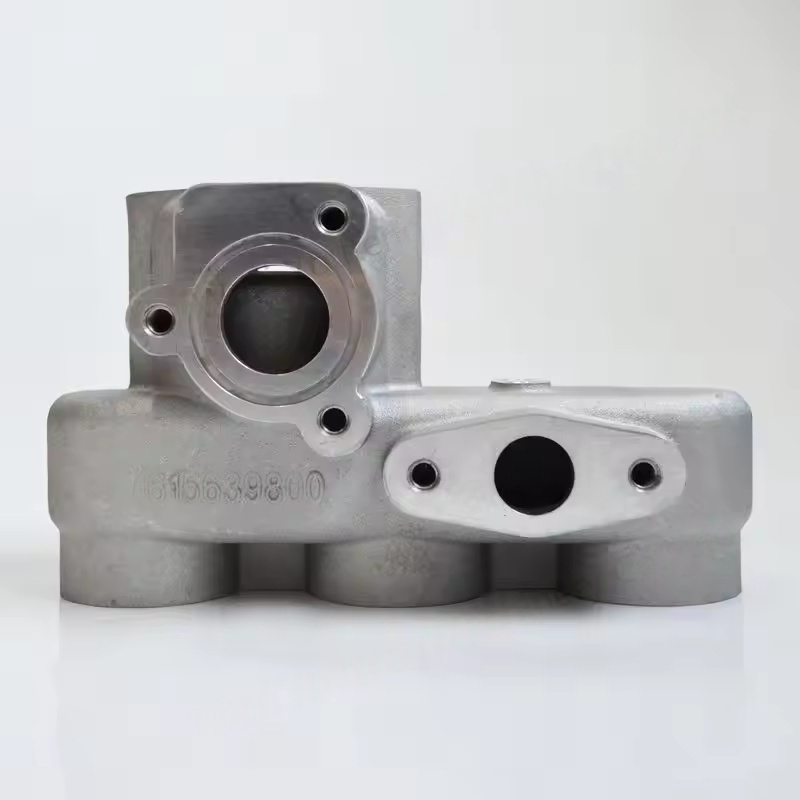

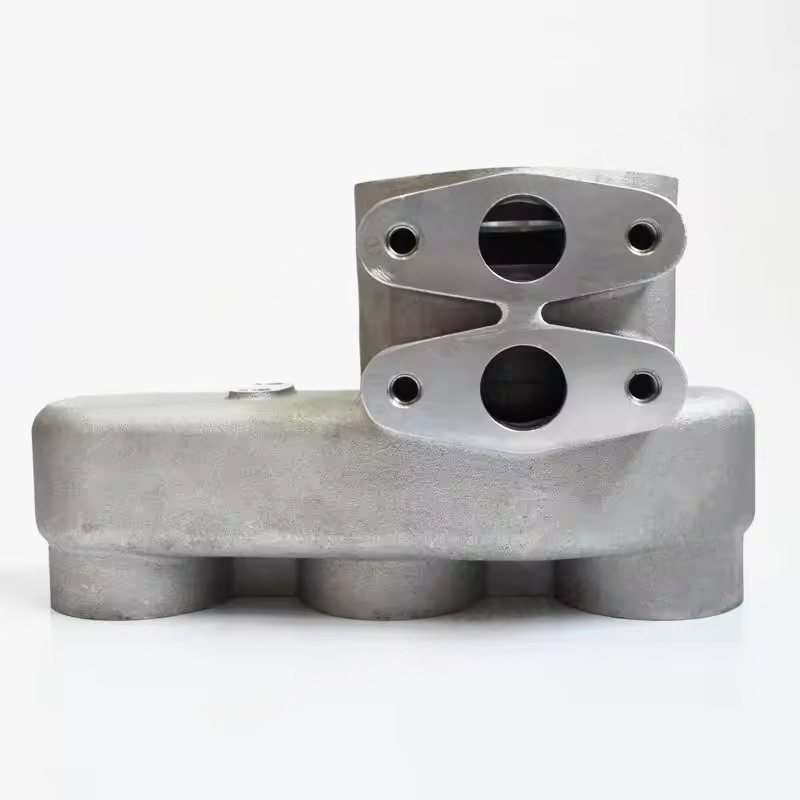

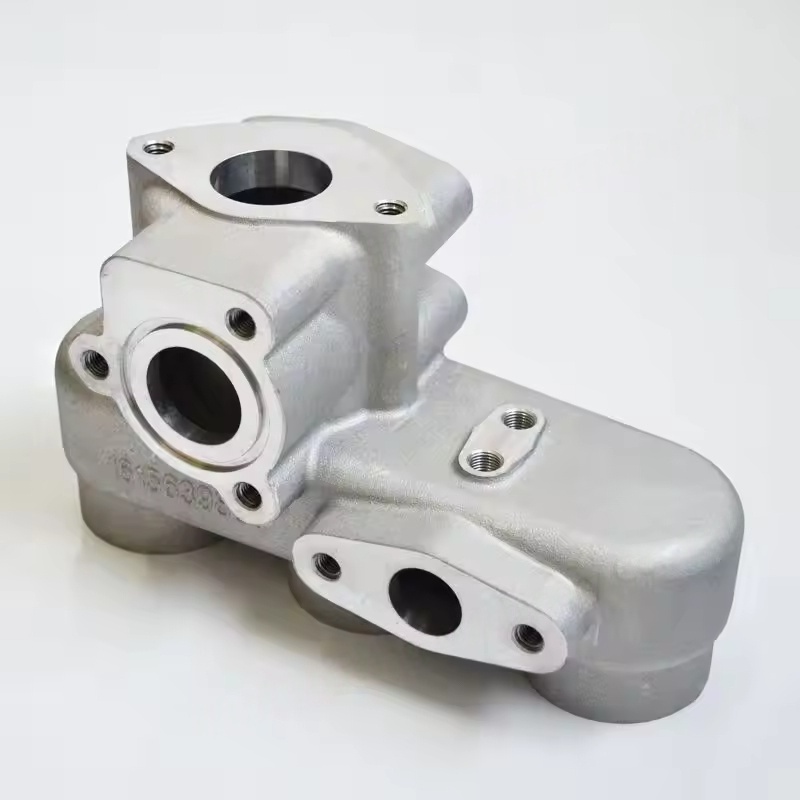

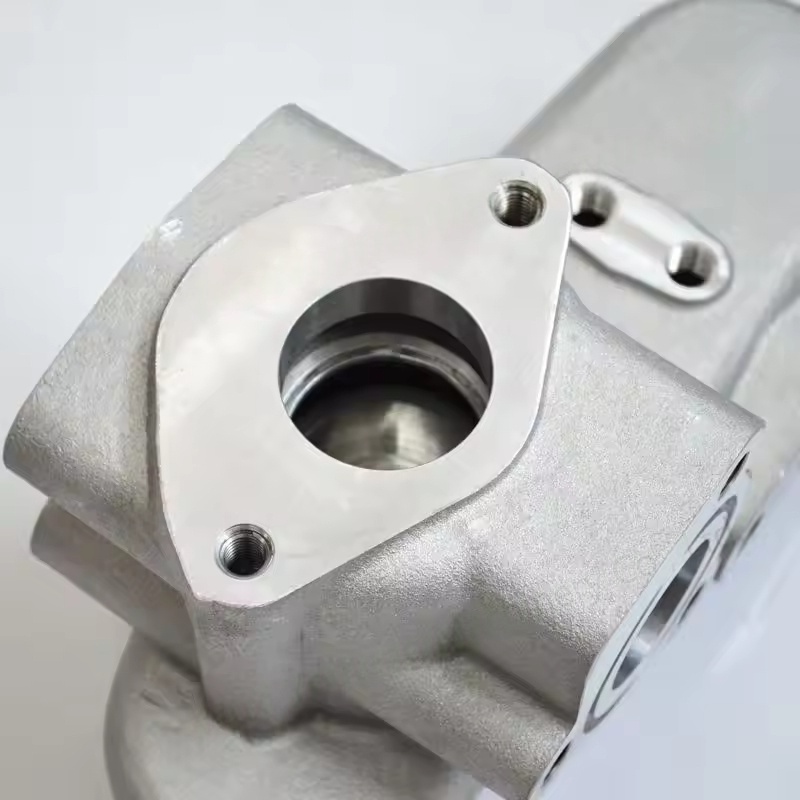

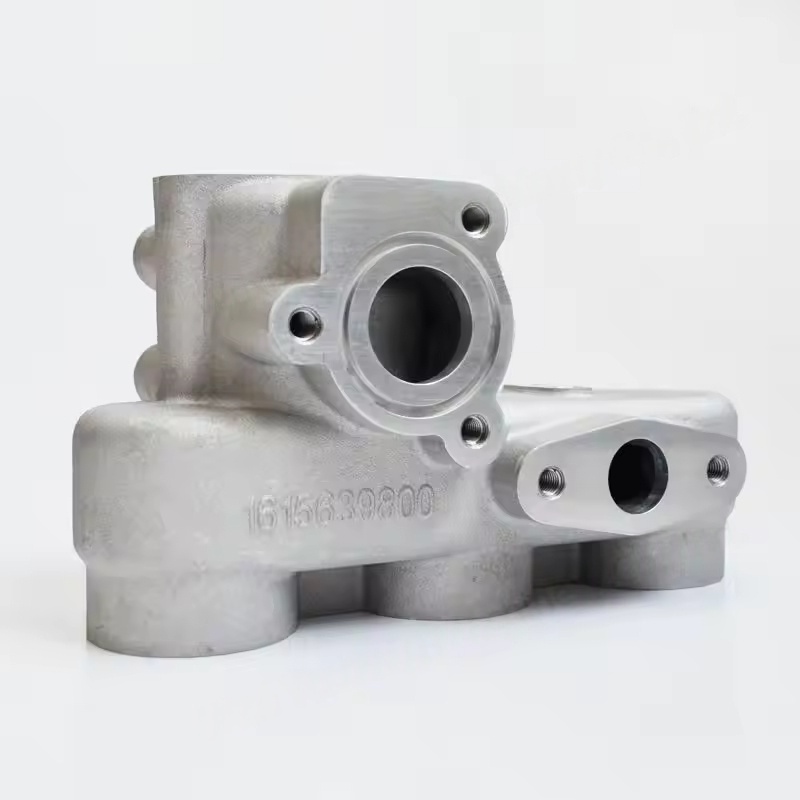

Štruktúra jadra: Zvyčajne kovové odlievanie (väčšinou hliníková zliatina alebo liatina), integrácia vstupu oleja, výstupu oleja, inštalačného rozhrania a tesniaceho povrchu. Niektoré základne majú tiež obtokový ventil (keď je filtračný prvok upchatý, otvára sa obtokový ventil, aby sa zabezpečilo, že mazací olej cirkuluje okolo filtračného prvku a pokračuje v toku, čo bráni poškodeniu hlavnej jednotky kvôli nedostatku oleja). Hlavná funkcia:
Opravte olejový filter a zabezpečte, aby bol filtračný prvok bezpečne nainštalovaný vo vibračnom prostredí jednotky, aby ste zabránili uvoľneniu a úniku oleja.
Vložte mazací olej tak, aby ste vstúpili do filtra z hlavného olejového priechodu stroja (pred filtráciou), a potom pošlite filtrovaný čistý olej späť do hlavných ložísk, rotorov atď. Stroja (po filtrácii), čím vytvoríte kompletný mazací obvod.
Prostredníctvom konštrukcie tesnenia (s tesnením O-krúžku alebo tesniacim tesnením) zabráňte úniku mazacieho oleja počas prietokového procesu, čím sa zabezpečí stabilný tlak systému.
II. Adaptácia a vlastnosti
Prispôsobte sa pre usporiadanie olejových obvodov a špecifikácie filtra (priemer, vlákno rozhrania) rôznych sérií vzduchových kompresorov (ako sú GA, ZR, ZT atď.), Zabezpečte presné spojenie s olejovým filtrom a hlavným olejovým obvodom.
Materiál má určitý odpor oleja a mechanickú pevnosť, ktorý je schopný odolať dlhodobému namáčaniu mazacieho oleja a krútiaceho momentu počas inštalácie a prispôsobiť sa zmenám teploty počas prevádzky stroja (-10 až 120 ℃).
III. Bežné problémy a údržba
Porucha úniku: opotrebovanie tesniaceho povrchu medzi základňou a filtrom, starnutie O-krúžku alebo praskliny v samotnej základni môžu viesť k úniku oleja. Skontrolujte stav tesniacich častí a v prípade potreby vymeňte základňu.
Blokovanie alebo zlý prietok: Ak je olejový priechod vo vnútri základne upchatý v dôsledku depozície nečistôt alebo defektov odliatkov (napríklad nekrytých húb), spôsobí nedostatočný mazací tok oleja. Demontujte a vyčistite alebo vymeňte základňu.
Pozornosť inštalácie: Pri výmene olejového filtra vyčistite tesniaci povrch základne, skontrolujte škrabance alebo deformáciu; Pri inštalácii nového filtra ho utiahnite podľa určeného krútiaceho momentu (zvyčajne 20-30 N · m), aby ste sa vyhli nadmernému zviazaniu, čo poškodzuje základné vlákno alebo nedostatočne vylepšenie, čo vedie k úniku.
