Vysokotlaková štruktúra a funkcia Atlas Copco vzduchových kompresorov bilancie rotora a funkcia Atlas Copco

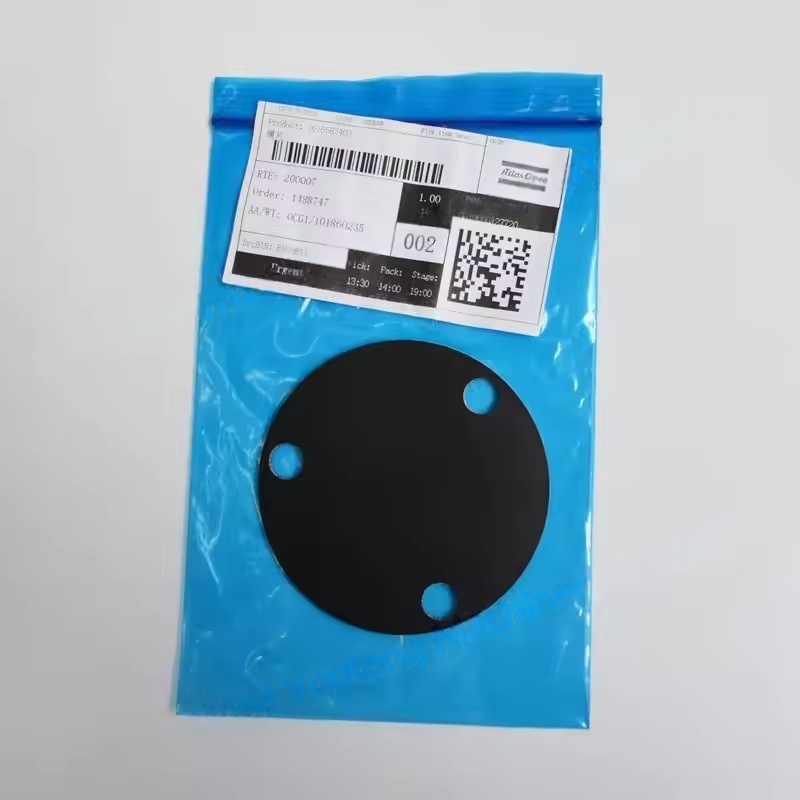

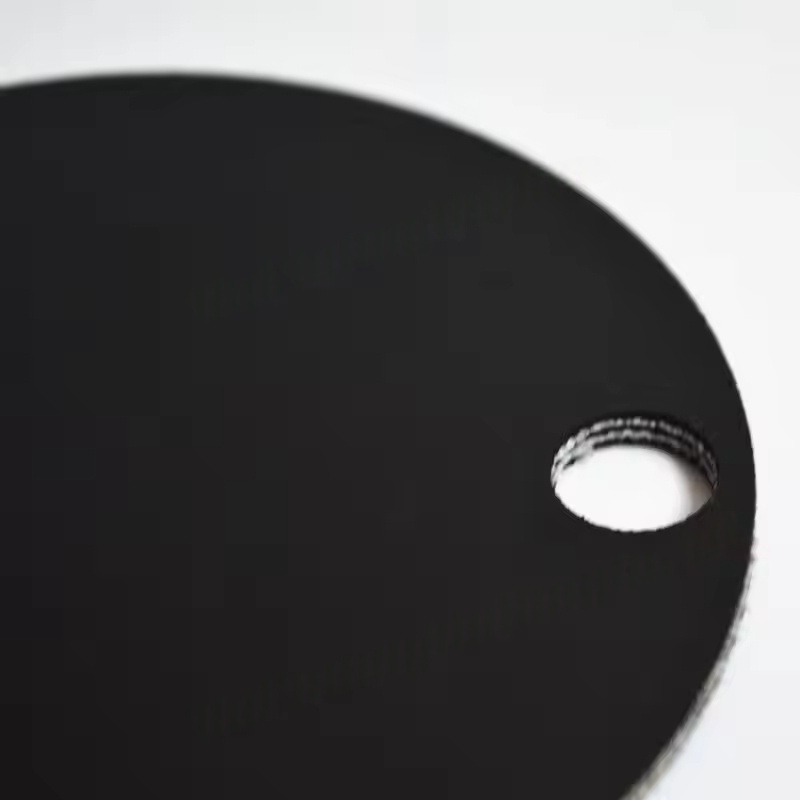

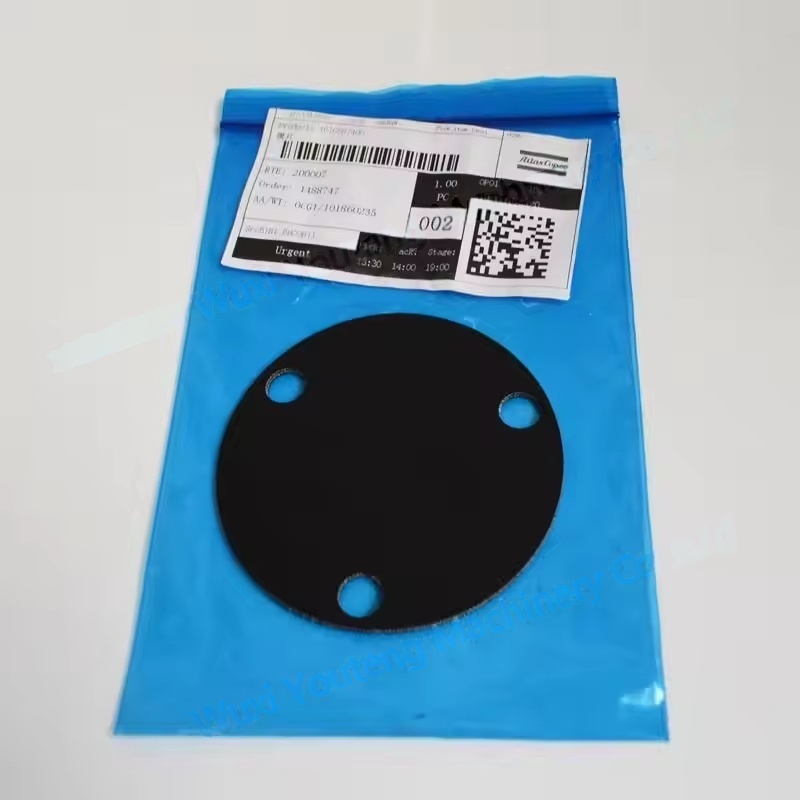

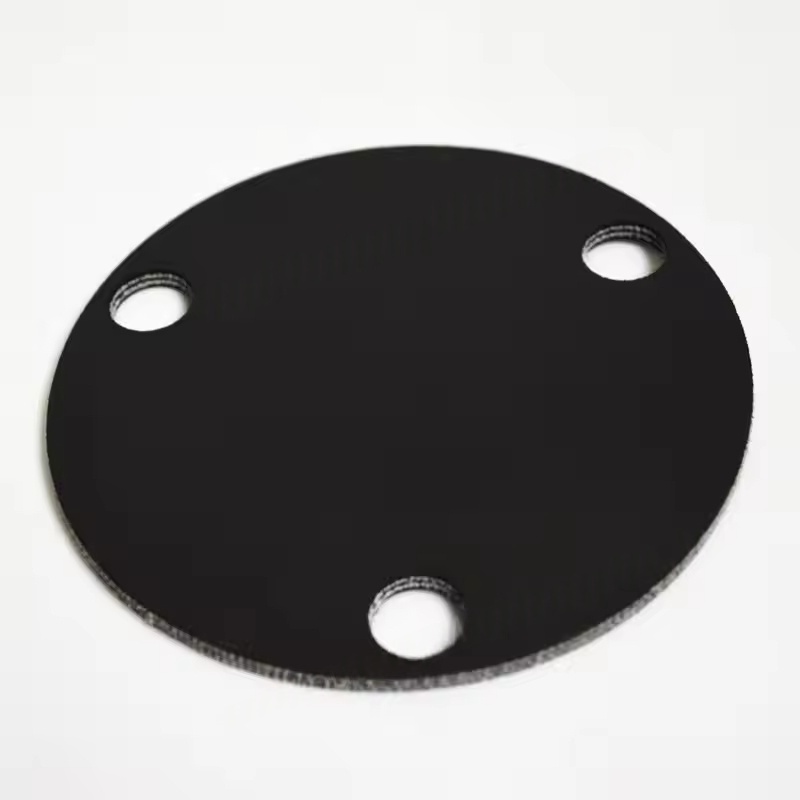

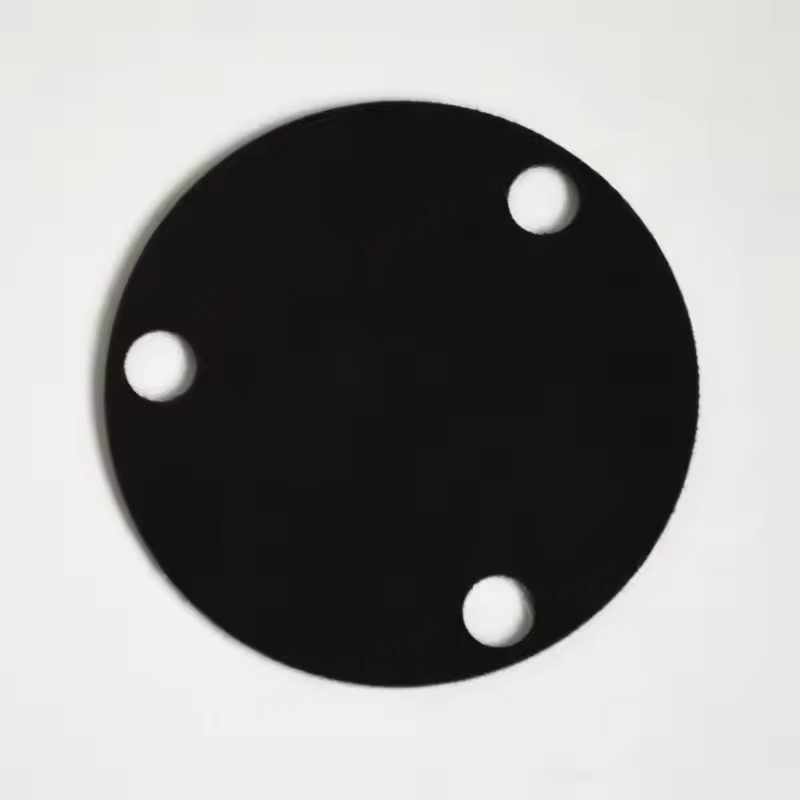

Štrukturálne charakteristiky: Zvyčajne ide o tenkú kovovú membránu podobnú plechu (väčšinou vyrobené z zliatiny s vysokou legickou oceľou alebo nehrdzavejúcej ocele), s určitou pružnosťou a húževnatosťou. Nainštaluje sa na konci rotora alebo na vyváženom disku prostredníctvom špecifických metód (napríklad fixácia skrutky).
Princíp vyváženia: Keď sa rotor otáča vysokou rýchlosťou, membrána môže absorbovať alebo kompenzovať nerovnováhu spôsobenú výrobnými toleranciami, operačným opotrebením atď. Rotora, znížením radiálnych vibrácií a vyhýbaním sa abnormálnym trením medzi rotorom a krytom, ložiskám atď.
Pomocná funkcia: Niektoré membrány majú tiež tesniace funkcie, ktoré bránia uniknutiu vysokotlakového plynu pozdĺž konca rotora hriadeľa alebo izolajúceho mazacieho oleja z kompresnej vzduchovej komory.
Požiadavky na materiál a výkon
Výber materiálu: Mal by mať vysokú pevnosť (schopná odolávať odstredivej sile vysokorýchlostnej rotácie rotora), únavový odpor (prispôsobiť sa dlhodobým vysokofrekvenčným vibráciám) a teplotného odporu (schopného prispôsobiť sa prevádzkovej teplote kompresora, zvyčajne 100-200 ° C). Bežné materiály sú zrážané materiály z nehrdzavejúcej ocele alebo zliatiny.
Požiadavky na presnosť: Presnosť výroby musí byť extrémne vysoká, s hrúbkou a rovinnosťou prísne kontrolovaná (zvyčajne meria sa v mikrometroch), aby sa zabezpečila presnosť nastavenia rovnováhy a zabránila zhoršujúcej sa nerovnováhe rotora v dôsledku nedostatočnej presnosti.
Aplikácia a údržba
Použiteľné modely: Používajú sa hlavne pre vysokotlakové rotorové štádiá (ako sú kompresory s tlakom výfukového plynu ≥ 30 bar), ako napríklad vysokotlakové skrutkové stroje série ZT, vysokotlakové kompresory bez oleja ZH, atď.
Čas výmeny: Keď kompresor vykazuje nadmerné hodnoty vibrácií (presahujúci štandard špecifikovaného intenzity vibrácií zariadenia), abnormálne zvýšenie prevádzkového hluku alebo trhliny, deformácie alebo únavové poškodenie membrány, je potrebné ho v čase nahradiť.
Inštalačné opatrenia: Počas výmeny je potrebné pracovať striktne v súlade s pôvodnými továrenskými špecifikáciami, aby sa zabezpečila sústrednosť medzi bránicou a rotorom, a fixovacie skrutky by sa mali sprísniť podľa určeného krútiaceho momentu, aby sa predišlo predčasnému zlyhaniu nového diafragmu kvôli nesprávnej inštalácii.
Dôležitosť a výber
Vysokotlaková membrána vyváženia rotora je kľúčovým komponentom na zabezpečenie bezpečnej prevádzky kompresora. Jeho zlyhanie môže viesť k zvýšeniu vibrácií rotora, čo má za následok poškodenie ložiska, záchvaty rotora a ďalšie závažné poruchy a dokonca aj vypnutie zariadenia.
Je potrebné vybrať si pôvodné výrobné diely Atlas Copco, pretože ich veľkosť, materiál a presnosť sú plne zladené so špecifickým modelom rotora. Neorginálne časti môžu spôsobiť zlyhanie rovnováhy alebo bezpečnostné riziká v dôsledku výkonu neštandardného výkonu.
