I. základné funkcie vyrovnávacej pamäte Atlas Copco
Vibračné pufrovanie: absorbuje mechanické vibrácie počas prevádzky vzduchového kompresora (ako sú periodické vibrácie motora a hlavnej jednotky), bránia prenosu vibrácií do potrubia, základne alebo iného zariadenia a znižujú riziko rezonancie.
Zmiernenie nárazu: Vyrovnajte okamžitú nárazovú silu počas spustenia, vypínania alebo zmeny zaťaženia (ako napríklad zvrátenie piestov recipročných vzduchových kompresorov alebo nakladanie a vykladanie skrutkových kompresorov), ochrana spojovacích komponentov (napríklad rozhrania potrubia, skrutky).
Útlačenie tlakovej impulzy: znižuje tlakové kolísanie v potrubí počas prietoku stlačeného vzduchu (najmä výfukové impulzy recipročných vzduchových kompresorov), stabilizuje tlak systému a znižuje únavu a poškodenie plynovodu.
Zníženie hluku: Znižuje hluk generovaný vibráciami prostredníctvom elastickej deformácie alebo tlmenia (napríklad nárazový zvuk kovových častí, hluk pulzovania vzduchu).
II. Bežné typy a aplikačné scenáre vyrovnávacej pamäte Atlas Copco
Podľa objektu a princípu vyrovnávacej pamäte sa komponenty vyrovnávacej pamäte vzduchového kompresora rozdeľujú hlavne na tieto typy:
1

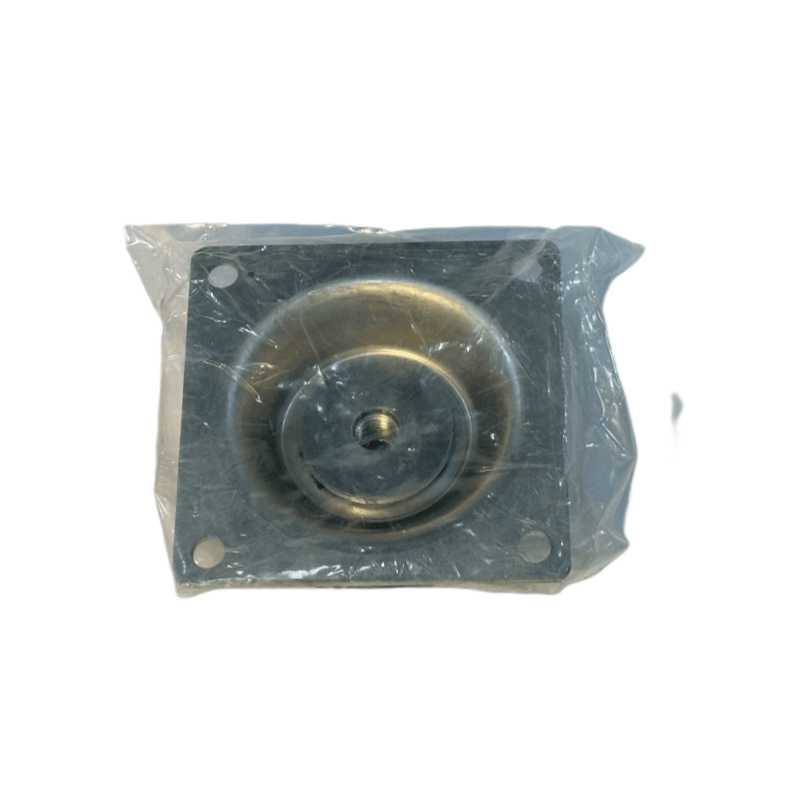

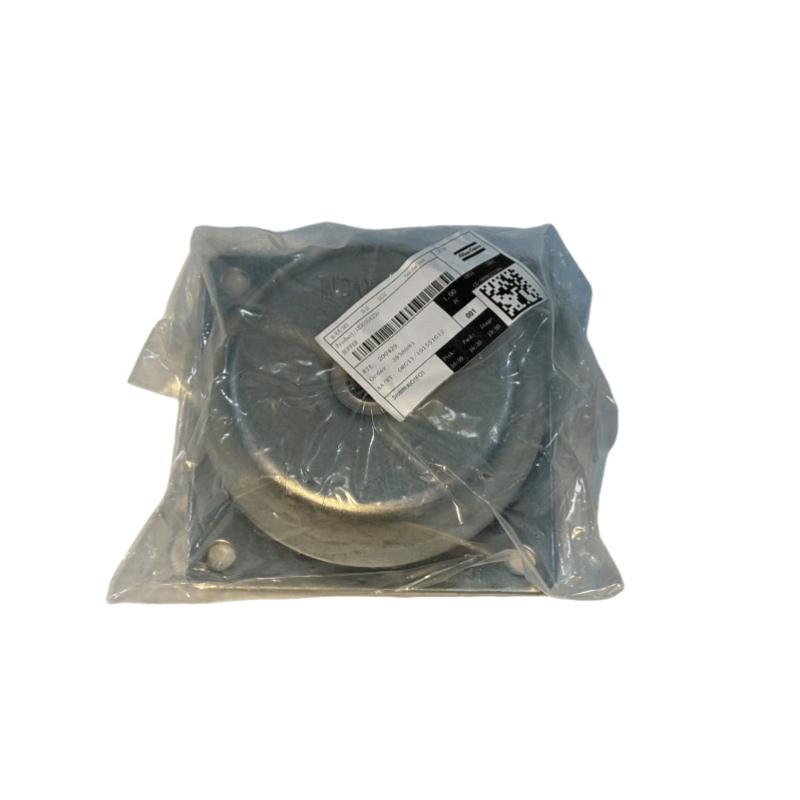

Gumové tlmiče / tlmiče nárazov
Štruktúra: Vyrobená z prírodnej gumy, guma nitrilu (rezistentná na olej) alebo gumy chloroprénu, väčšinou v bloku, krúžku alebo kompozitnej štruktúre s kovovými rámami (na zvýšenie kapacity zaťaženia).
Aplikácia: Nainštalovaná medzi hlavnou jednotkou vzduchového kompresora, motorom a základňou, absorbujúce vibrácie elastickou deformáciou gumy (ako je základňa celého stroja skrutkového kompresora, podpora motora kompresora piestov).
Charakteristiky: Nízke náklady, ľahká inštalácia, vhodná pre stredné a nízkofrekvenčné vibrácie (10-100 Hz), s teplotným rozsahom zvyčajne -30 až 80 ℃.
Tlmiče jarných nárazov
Štruktúra: Zložené z kovových pružín (skrutkové pružiny, disk pružiny) a gumy, pričom pružina poskytuje hlavnú bufferovaciu silu a gumovú potlačujúcu rezonanciu.
Aplikácia: Veľké vzduchové kompresory alebo vybavenie s ťažkými vibráciami (napríklad mobilné vzduchové kompresory), so silnou kapacitou nosenia (až do niekoľkých ton), vhodné pre nízkofrekvenčné vibrácie veľkej amplitúdy.
2. Komponenty vyrovnávacej pamäte Atlas CopCO
Potrubné spojky / vlnovce
Štruktúra: kovové vlnovky (oceľový materiál, odolný voči vysokotlakovej) alebo vysokotlakové gumové hadice (vnútorná vrstva gumy odolnej voči olejom, vonkajšia vrstva tkaného oceľového drôtu), so závitovými alebo prírubovými rozhraniami na obidvoch koncoch.
Aplikácia: Pripojenia potrubia medzi výstupom vzduchového kompresora a skladovacou nádržou, sušičkou, absorbujúcim posunom spôsobeným tepelnou expanziou a kontrakciou alebo vibráciami potrubia, čím sa zabráni rozbitiu tvrdých pripojení (napríklad pridanie vlnovcov do výfukového otvoru reciprorátnych vzduchových kompresorov v dôsledku pulzujúcich vibrácií).
Parametre: Pracovný tlak musí zodpovedať tlaku systému (zvyčajne 0,8-1,6 MPa, vysokotlakové modely môžu dosiahnuť 10 MPA alebo viac), teplotný odpor sa vyberie na základe strednej teploty (gumové hadice ≤ 120 ℃, kovové vlnkyne ≤ 300 ℃).
Pulzačný pufor (akumulátor vzduchu)
Štruktúra: Utesnená nádoba, vnútorne rozdelená do plynových komôr a kvapalných komôr (stlačená vzduchová strana) membránom alebo airbagom, pomocou stlačiteľnosti plynu na absorbovanie tlakových impulzov.
Aplikácia: Potrubia výfukových plynov recipročných vzduchových kompresorov, zmierňujúce výkyvy tlaku spôsobené periodickým výfukom (ako je tlakový impulz spôsobený každým zdvihom kompresora piestov), čím sa stabilizuje napájací tlak zariadenia po prúde.
3. Komponenty vyrovnávacej pamäte Atlas Copco medzi vyrovnávacímimi silami
Rukávy vyrovnávacej pamäte / rukávy vyrovnávacej pamäte
Štruktúra: Vyrobené z polyuretánu, nylonu alebo tvrdého guma, v plechu, prsteňom alebo tvaru rukávov.
Aplikácia:
Zaostávajúce medzi skrutkami: umiestnené medzi hlavou skrutky a povrchom zariadenia, aby sa znížilo uvoľnenie skrutiek vyvolaných vibráciou, pričom sa vyhýba opotrebeniu spôsobenému priamym kovovým kontaktom (napríklad vankúšiky vyrovnávacej pamäte pre skrutky hlavy hlavy valca).
Tesnenie medzi pohyblivými časťami: napríklad rukávy nárazníkov medzi posuvnými čepeľami skrutkového kompresora a slotmi rotora, čím sa znižuje hluk nárazu a opotrebovanie počas posuvného čepele.
Spojovacie komponenty vyrovnávacej pamäte
Štruktúra: elastický špendlík (gumový alebo polyuretánový materiál), elastické telo ， použité pri spojke medzi motorom a hlavnou jednotkou vzduchového kompresora. Funkcia: Pri vysielaní krútiaceho momentu tiež tlmí radiálne a axiálne odchýlky medzi dvoma hriadeľmi a absorbuje nárazový krútiaci moment počas spustenia (napríklad 梅花 podložka pri elastickom spojení skrutkového stroja).
III. Kľúčové parametre a Výber základný roztok Atlas Copco
Kapacita zaťaženia: Vyberte na základe zaťaženia znášaného komponentom vyrovnávacej pamäte (ako napríklad rázová podložka, ktorá musí zodpovedať hmotnosti zariadenia ， a hadica musí odolať tlaku systému), aby sa predišlo deformácii alebo prasknutiu v dôsledku preťaženia.
Elastický koeficient ： Musí zodpovedať frekvencii vibrácií, aby sa zabránilo rezonancii (napríklad prirodzená frekvencia tlmiča nárazov by mala byť nižšia ako 1/√2 frekvencie vibrácií zariadenia).
Kompatibilita médií ： Keď je v kontakte s komprimovaným vzduchom alebo mazivom, vyberte materiály, ktoré sú odolné voči oleju a starnutiu (ako je gumár nitrilu ， z nehrdzavejúcej ocele), aby sa zabránilo zlyhaniu korózie.
Adaptabilita životného prostredia ： Vo vysoko teplotných podmienkach (napríklad v blízkosti výfukového portu) ， Vybrané materiály, ktoré sú odolné voči vysokým teplotám (ako je napríklad silikónový gumový gumy ， kovové vlnovce) ； vo vlhkých prostrediach ， Zvážte prevenciu hrdze (ako napríklad galvanizované kovové časti).
Iv. Rozhodnutie o údržbe a zlyhaní vyrovnávacej pamäte Atlas Copco
Pravidelná kontrola ：
Potvrdenie nárazu / tlmiča nárazov ： Pozorujte na praskliny ， ， kalenie ， deformácia (ako je gumové starnutie a strata elasticity) ， a zmerajte množstvo vibrácií zariadenia (vibračný prístroj sa môže použiť na detekciu ， výmena, ak hodnota presahuje štandard).
Hadica / vlnovce ： Skontrolujte, či nie sú hrče ， poškodenie ， únik rozhrania ， a pre zvarové praskliny v kovových vlnovodoch.
Podložka vyrovnávacej pamäte / elastického tela ： Skontrolujte opotrebenie (napríklad to, či bola podložka spojená 梅花 sploštená alebo roztrhaná).
Zlyhanie príčiny ：
Starnutie ： Komponenty gumy sú ovplyvnené zmenami teploty a ropnou hmlou po dlhú dobu ，, čo vedie k kaleniu a krakovaniu (životnosť je zvyčajne 1-3 rok ， v závislosti od prostredia).
Preťaženie ： Prekračovanie menovitého tlaku alebo hmotnosti zaťaženia ， spôsobuje trvalú deformáciu (ako je hadica prasknutie v dôsledku pretlaku).
Nesprávna inštalácia ： Ak tlmič nárazu nie je nainštalovaný vodorovne ， bude vystavený nerovnomernej sile ， alebo ak má hadica príliš malý polomer ohybu ，, spôsobí miestne opotrebenie.
Výmena cyklu ：
Komponenty vyrovnávacej pamäte na báze gumy ： Odporúča sa skontrolovať každé 1-2 roky ， a nahradiť ich včas, ak sa nachádzajú príznaky starnutia ；
Kovové komponenty nárazníka (napríklad vlnovce) ： Skontrolujte každé 3-5 rokov ， a predĺžte použitie, ak neexistujú žiadne zjavné škody.
