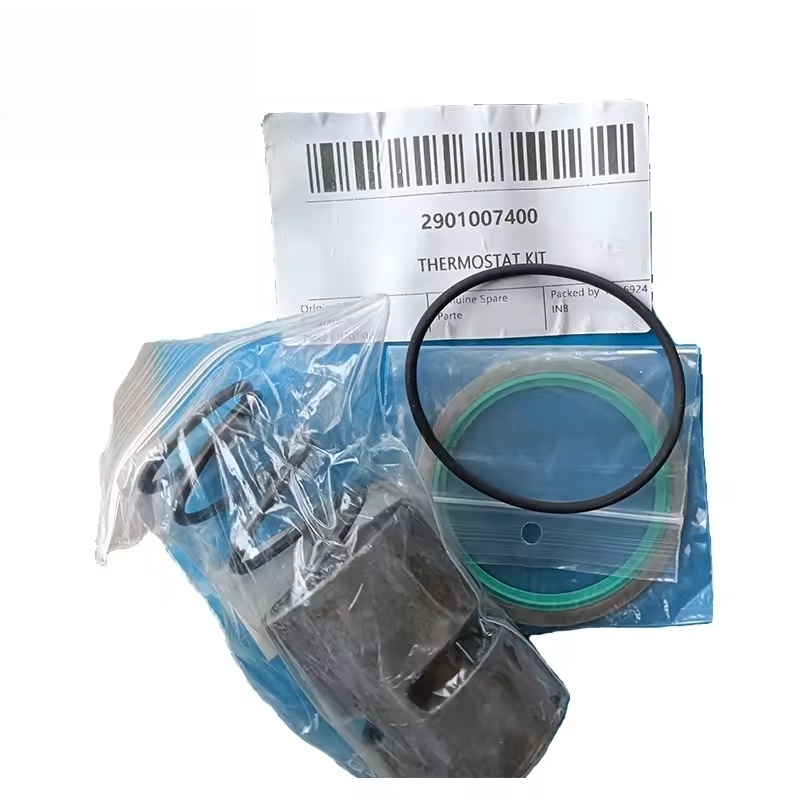

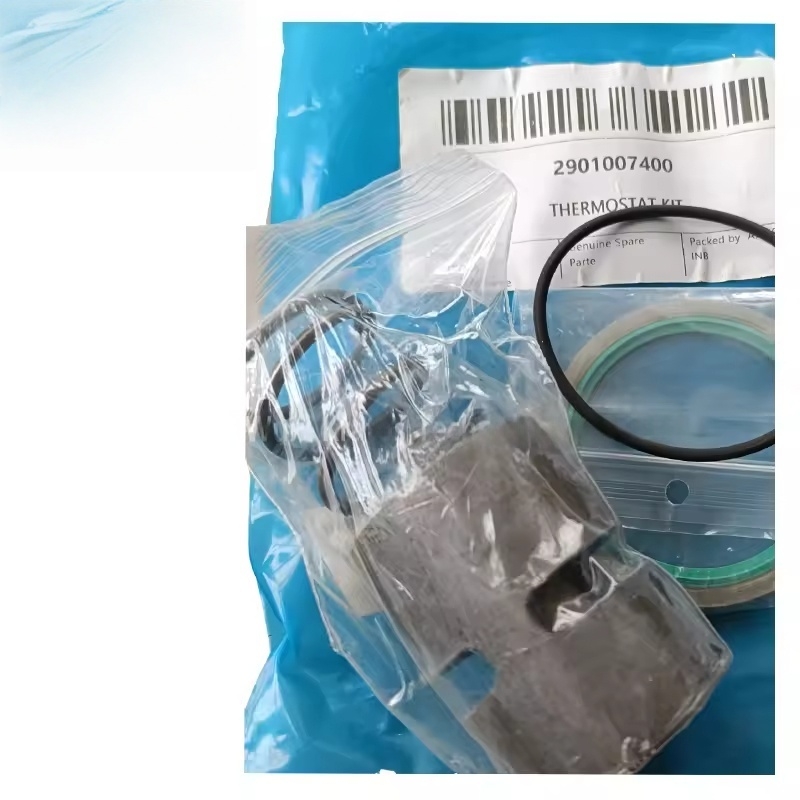

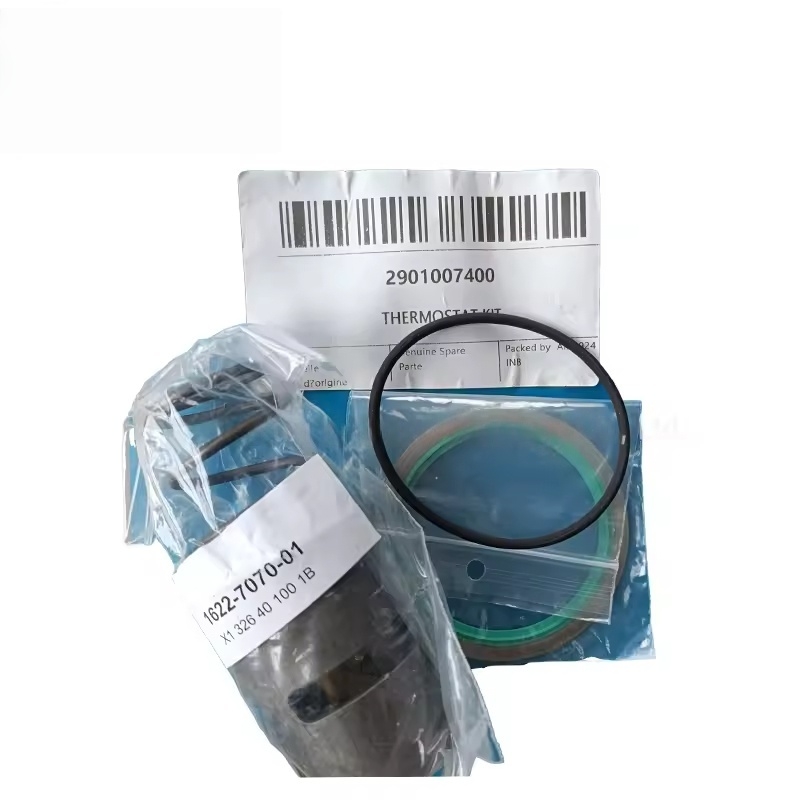

Zloženie hlavných náhradných komponentov
Termostatická chlopňa
Komponent jadra sníma teplotu oleja cez vnútorný prvok snímania teploty (napríklad jadro voskového ventilu) a automaticky upravuje otvor ventilu na reguláciu toku mazacieho oleja cez chladič.
Pri výmene je potrebné zladiť veľkosť rozhrania (napríklad priemer vstupných a výstupných olejových portov a inštalačné vlákno) a rozsah nastavenia teploty pôvodného modelu.
Tesnenie
Vrátane O-krúžkov, tesniacich tesnení, tesnení na pery atď., Ktoré sa používajú na zabránenie úniku mazacieho oleja pri spojení medzi termostatickým ventilom a potrubím.
Materiál je väčšinou guma rezistentná na olej (napríklad gumáreň nitril), ktorá sa musí prispôsobiť chemickým vlastnostiam a pracovnej teplote kompresorového oleja.
Pružina a ventil jadro
Pružina poskytuje resetovú silu jadra ventilu, aby sa zabezpečilo spoľahlivé uzavretie ventilu pri nízkych teplotách (na obídenie chladiča); Jadro ventilu je kľúčovou súčasťou regulácie toku a opotrebenie povedie k zníženiu presnosti regulácie.
Parametre pružiny pružiny a presnosť veľkosti jadra ventilu musia byť v súlade s pôvodnými továrenskými špecifikáciami.
Škrupina alebo kryt (časť súpravy)
Niektoré súpravy konštantnej teploty zahŕňajú ochranný kryt alebo koncový kryt na fixné komponenty a vytvorenie kanála priechodu oleja. Ak dôjde k prasknutiu alebo deformácii, je potrebné ich nahradiť súčasne.
Kompatibilné modely a načasovanie výmeny
Kompatibilné modely: bežne nachádzajúce sa v sérii GA, sériu GX atď. Zo vzduchových kompresorov typu skrutky, špecifikácie súprav konštantnej teploty pre rôzne výkonové modely sú rôzne (napríklad GA15, GA22, GA37 atď. Všetky majú zodpovedajúce modely).
Náhradný signál:
Abnormálna teplota oleja (nepretržitá nízka teplota spôsobujúca emulgáciu oleja alebo vysoká teplota spôsobujúca zhoršenie kvality oleja).
Termostatický ventil uviaznutý (ventil sa nedá normálne otvoriť alebo zatvoriť, čo sa prejavuje ako chladič, ktorý vždy nefunguje alebo nepretržite pracuje).
Lubrikujúci únik oleja (starnutie a poškodenie zložiek tesnenia).
Odporúča sa vykonať preventívnu výmenu zraniteľných častí počas pravidelnej veľkej údržby (zvyčajne po 15 000 až 20 000 hodinách prevádzky).
Preventívne výmeny a údržba
Originálna priorita výrobných dielov: Musí používať Atlas Copco Original náhradné diely, aby sa zabezpečilo, že rozmery, materiály a výkon každého komponentu zhodujú, čím sa predišlo zlyhaniu regulácie teploty oleja v dôsledku problémov s kompatibilitou.
Inštalačné špecifikácie:
Pred výmenou dôkladne vyčistite rozhranie olejového priechodu, vyberte škvrny oleju a nečistoty, aby ste zabránili blokovaniu jadra ventilu po inštalácii.
Nainštalujte sa v opačnom poradí demontáže, aby ste zaistili správne umiestnenie tesniacich komponentov (vyhnite sa krúteniu alebo vynechaniu).
Pri utiahnutí skrutiek prevádzkujte podľa špecifikovaného krútiaceho momentu, aby ste zabránili deformovaniu škrupiny a ovplyvňujúcej pohyb jadra ventilu.
Test funkcie:
Po výmene začnite vzduchový kompresor a monitorujte, či sa teplota oleja mení v normálnom rozsahu (80-95 ℃).
Skontrolujte úniky a potvrďte, že termostatický ventil môže normálne prepínať s teplotou oleja (obtok pri nízkych teplotách, otvorený pri vysokých teplotách).
