Hlavné typy a aplikácie
Elastické spojenie

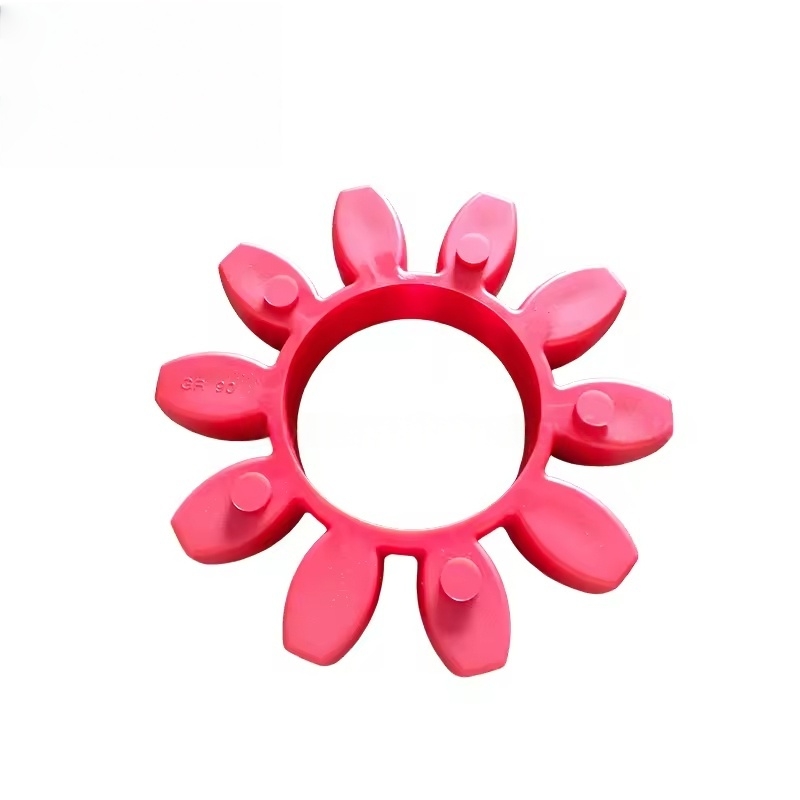

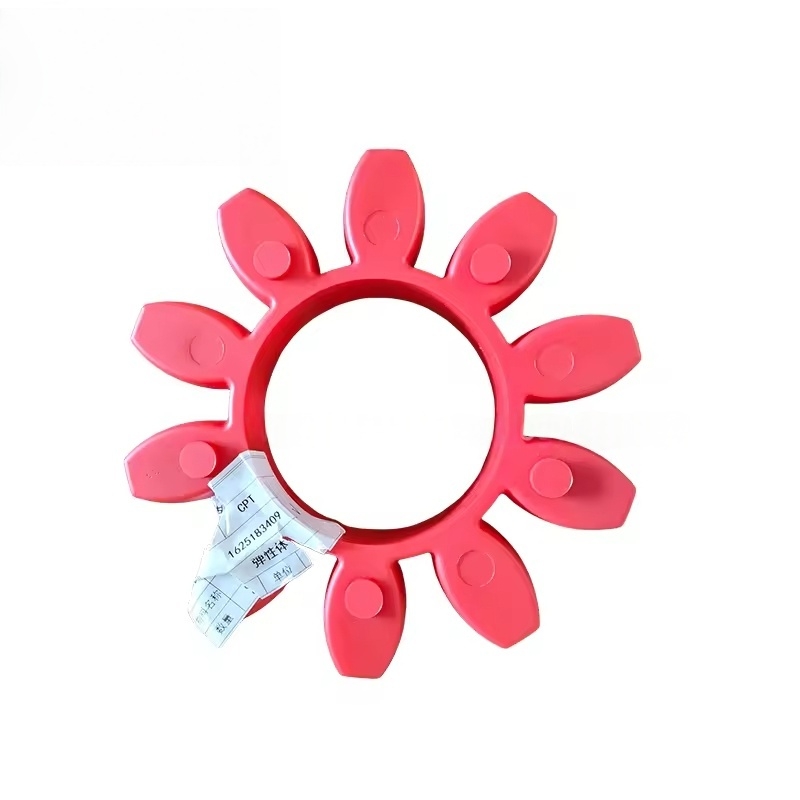

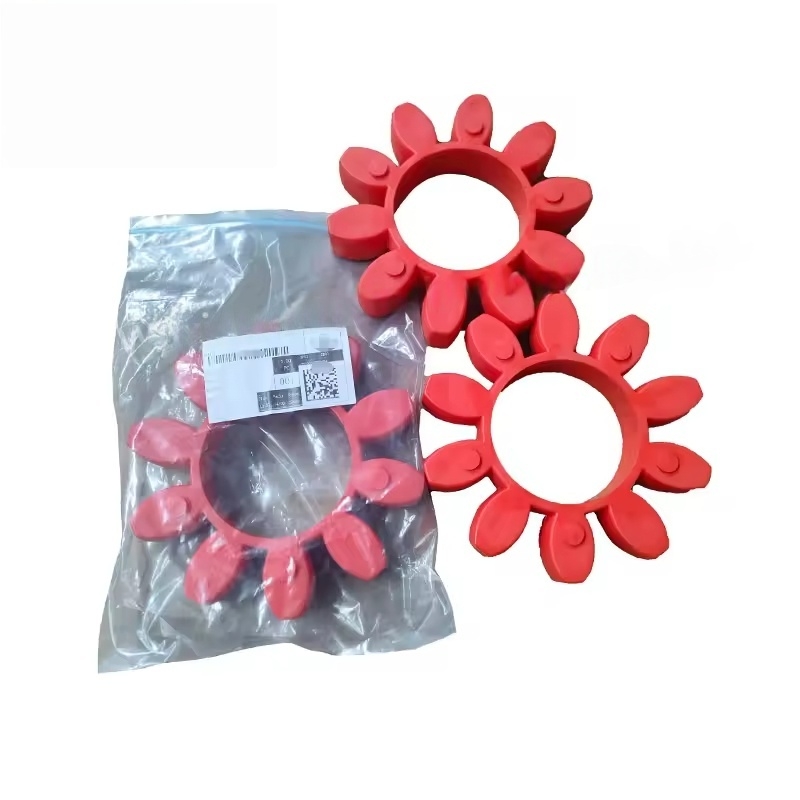

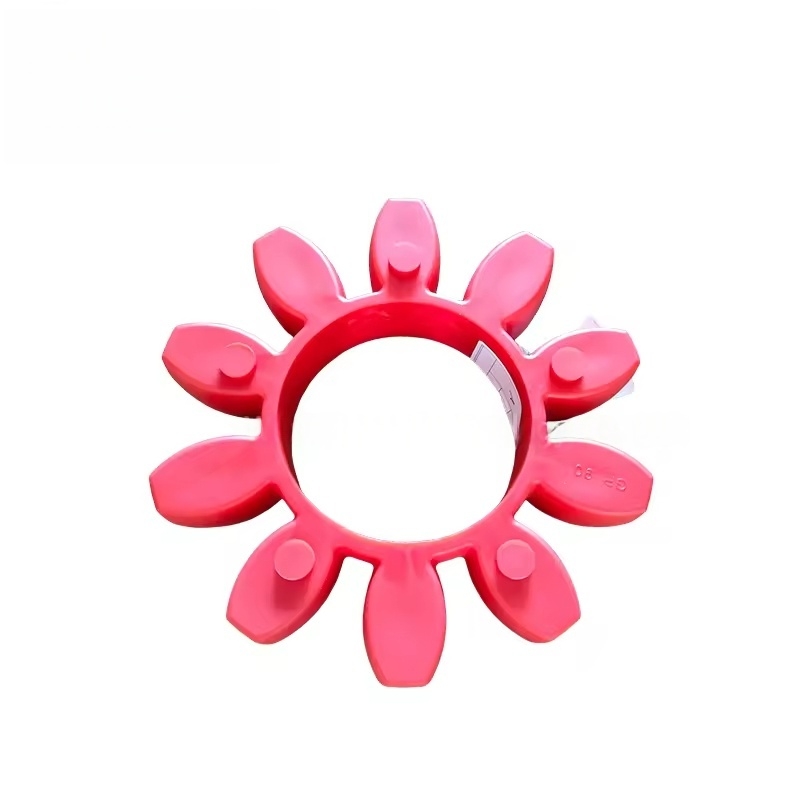

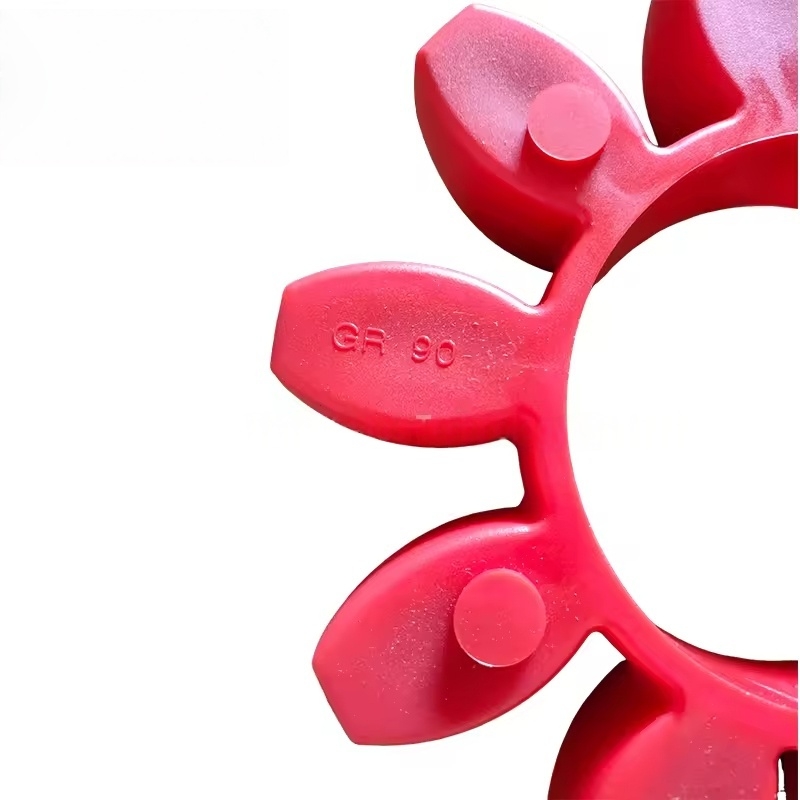

Najbežnejší typ: široko používaný v malom a stredne veľkom skrutkovom vzduchovom kompresoroch (napríklad séria GA), pozostávajúce z dvoch polovičných spojov a medziproduktu elastického tela (vyrobené z gumy alebo polyuretánu).
Vlastnosti:
Má určitú elasticitu, schopnú absorbovať odchýlky inštalácie medzi motorom a hlavnou jednotkou (axiálne, radiálne a uhlové).
Znižuje prenos vibrácií, znižuje prevádzkový hluk a chráni ložiská motora a hlavnej jednotky.
Jednoduchá štruktúra, ľahká údržba a elastické telo je možné pri nosení vymeniť osobitne.
Tuhá väzba
Aplikačné scenáre: Niekoľko veľkých alebo vysoko presných prenosových modelov. Zložené z kovových tuhých komponentov pripojenia.
Vlastnosti:
Žiadna elastická kompenzačná schopnosť, ktorá si vyžaduje extrémne vysokú koaxilitu medzi motorom a hlavnou jednotkou.
Vysoký prenos krútiaceho momentu, vhodný pre vysoko výkonné modely, ale prísne požiadavky na presnosť inštalácie.
Spojenie membrány
Aplikačné scenáre: Niektoré špičkové alebo rozsiahle jednotky. Použitie kovových membránov ako elastického prvku.
Vlastnosti:
Odolné voči vysokým teplotám a kontaminácii oleja, dlhá životnosť, vhodná pre tvrdé podmienky.
Môže kompenzovať určité odchýlky pri zachovaní vysokej presnosti prenosu. Funkcia
Prenos krútiaceho momentu: Efektívne preneste rotačný výkon motora do hlavnej jednotky kompresora, aby ste zaistili normálnu prevádzku hlavnej jednotky.
Kompenzácia odchýlky: Umožňuje malú inštalačnú odchýlku medzi motorom a hlavnou jednotkou (napríklad posun spôsobený zmenami teploty alebo vibráciou), čím sa zabráni poškodeniu komponentov v dôsledku tuhého napätia.
Izolácia vibrácií: absorbuje vibrácie prostredníctvom elastických prvkov, znižuje prenos vibrácií medzi motorom a hlavnou jednotkou a rozširuje životnosť zariadenia.
Ochrana preťaženia: Návrh elastického tela niektorých spojiek má funkciu prerušenia preťaženia, aby sa zabránilo poškodeniu motora alebo hlavnej jednotky v dôsledku okamžitého preťaženia.
Bežné chyby a náhradné signály
Poruchové prejavy:
Počas prevádzky sa vyskytuje abnormálne vibrácie alebo abnormálny hluk (napríklad zvuky kovových nárazov, vysokofrekvenčné zvuky).
Elastické praskanie, opotrebenie alebo starnutie tela (prejavujú sa ako praskliny povrchu, zmeny tvrdosti).
Uvoľnenie alebo zlomenina skrutiek spojenia.
Motor a hlavná jednotka nie sú koaxiálne, čo spôsobuje opotrebenie alebo prehriatie spojky.
Načasovanie výmeny:
Keď elastické telo vykazuje zjavné opotrebenie, praskliny alebo kalenie starnutia.
Keď komponenty spojky (napríklad polo-coupling) vykazujú deformáciu, praskliny alebo poškodenie nite.
Odporúča sa skontrolovať a vymeniť podľa podmienky opotrebenia počas údržby hlavnej zariadenia (zvyčajne po 20 000 až 30 000 hodinách prevádzky).
Preventívne výmeny a údržba
Preferované pôvodné výrobné diely: Rozmery, materiály a presnosť spojov Atlas Copco zhodujú špecifické modely (napríklad špecifikácie spojiek pre rôzne série Power GA sa líšia) a na zabránenie vibráciám alebo zlyhaniu zlyhania veľkosti sa musia použiť iba pôvodné časti továrne.
Presnosť inštalácie:
Pri výmene presne opravte koaxitu o motore a hlavnej jednotke (radiálne a axiálne odchýlky sú zvyčajne potrebné, aby boli ≤ 0,1 mm), zmerajte pomocou indikátora číselníka atď.
Pri inštalácii elastického tela nezabezpečte žiadne skreslenie a rovnomerne utiahnite skrutky k určeným krútiacim momentom.
Pravidelná kontrola:
Skontrolujte stav elastického tela, tesnosť skrutiek a prevádzkovú teplotu počas dennej údržby.
Zastavte stroj v čase, keď sa zistí abnormálne vibrácie, a okamžite ho skontrolujte, aby ste predišli rozšíreniu poruchy.
