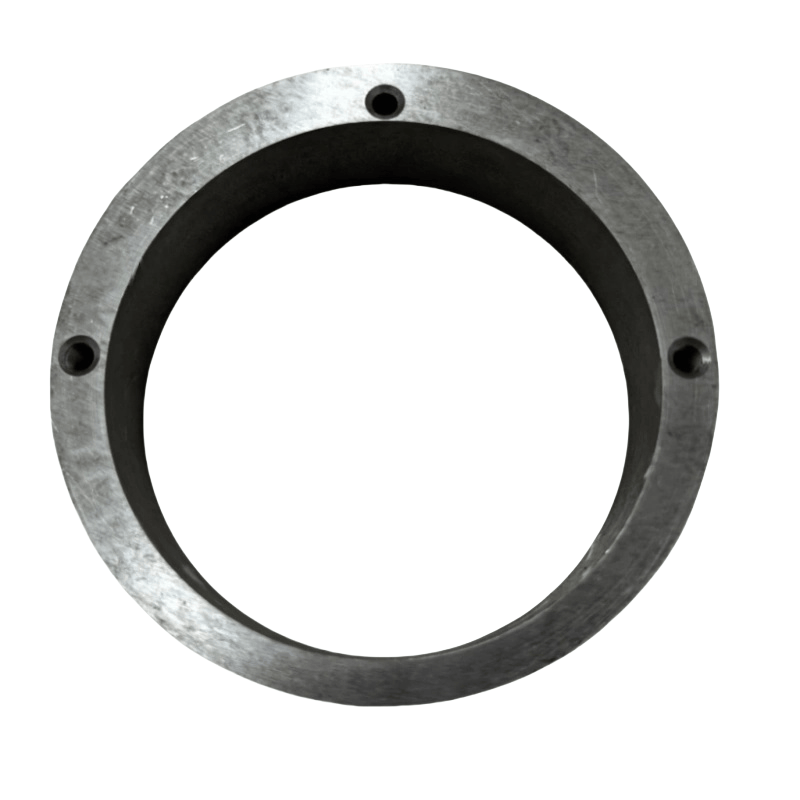

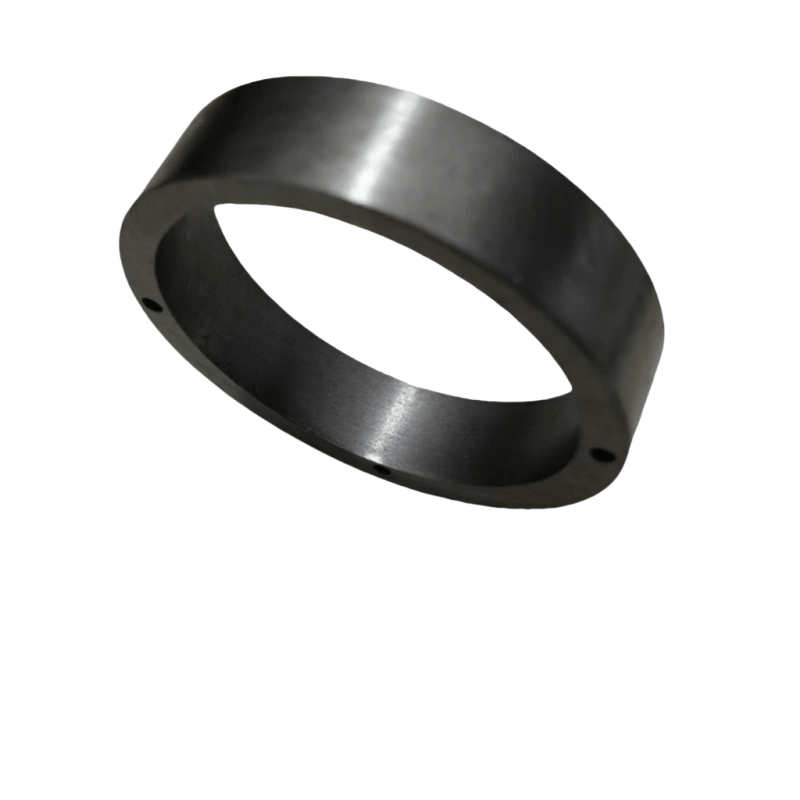

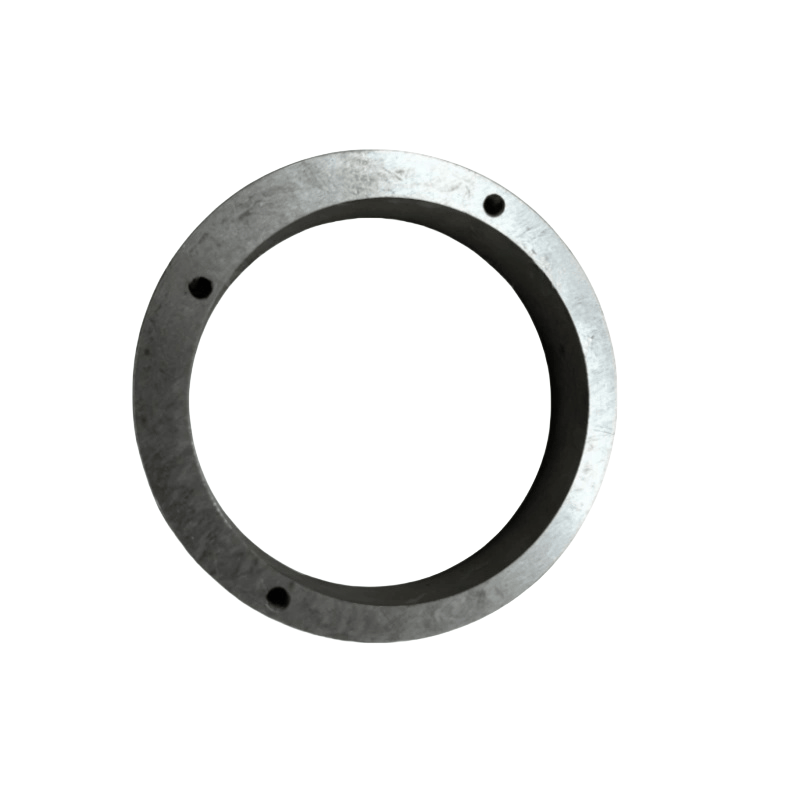

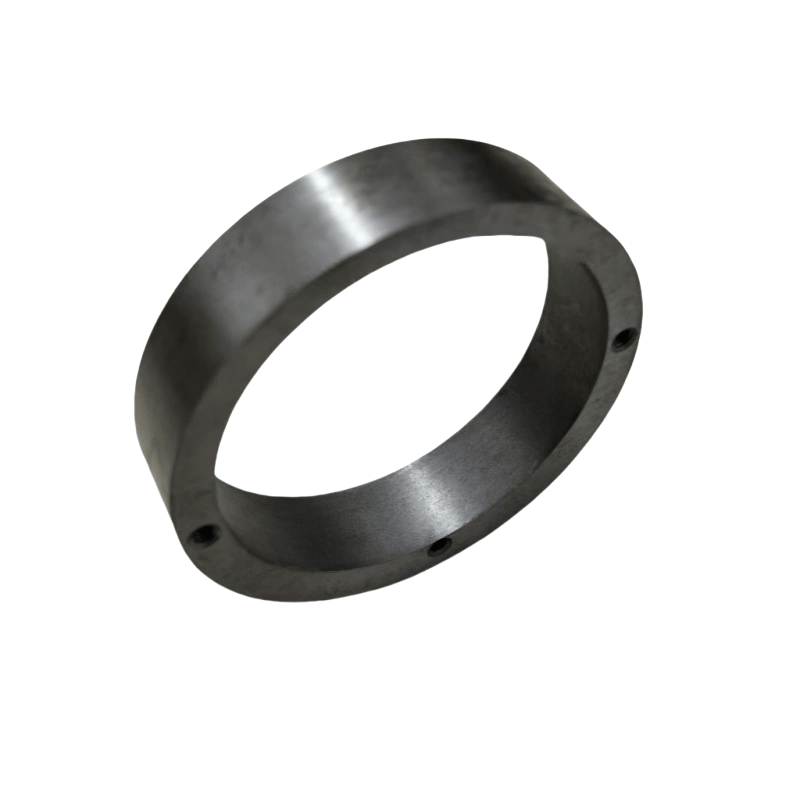

Atlas Copco Air Compressor Diely 1621578300 Excentrický krúžok

Excentrické funkcie Atlas Copco

Špeciálne tesniace časti: V nekruhových povrchoch kĺbov vzduchového kompresora (ako napríklad nekruhové pripojovacie body medzi telom valca a koncovým krytom a pripojené body nepravidelných dutín) napĺňajú medzery a dosiahnú tesnenie presne zhodným s kontaktnými povrchmi, bránia netesnosti plynu alebo oleja.

Presné umiestnenie a limit: V špeciálnych inštalačných polohách komponentov, ako sú rotory, ložiská a piesty, môžu kruhy špeciálne tvary obmedziť axiálne alebo radiálne posunutie komponentov, zabezpečiť ich pohyb v navrhnutom rozsahu a vyhnúť sa interferencii s inými časťami.

Tvrdenie a absorpcia nárazu: Niektoré pružné materiály špeciálne tvary v tvare (napríklad gumové alebo kompozitné materiály) môžu absorbovať vibrácie a šok počas prevádzky komponentov, znížiť hluk a opotrebenie a chrániť časti presného párenia.

Vedenie a podpora: V neštandardných trajektóriách recipročných komponentov pohybu, ako sú piesty a posúvače, môžu prstene špeciálne tvarované prstene poskytovať stabilné vedúce funkcie, čím sa zabezpečuje presnosť a plynulosť pohybu.

Bežné typy a scenáre aplikácií

Tesnenie špeciálnych krúžkov

Štruktúra: Prierez je väčšinou lichobežník, klinový alebo nepravidelný tvar s perami a materiály sú obvykle olejovo rezistentné gumy, polytetrafluóretylén (PTFE) alebo kompozitné materiály potiahnuté kovom.

Aplikácia: Špeciálne tesniace drážky na koncovom kryte skrutkového vzduchového kompresora, nekruhových kĺbových povrchov medzi krytom valca a telom valca vzduchového kompresora typu piest, špeciálne rozhrania oddeľovača oleja atď.

Vlastnosti: Tvar je úplne zladený s tesniacimi drážkami, dosahuje utesnenie kompresnou deformáciou, vhodné pre neštandardné tesniace povrchy.

Umiestnenie špeciálnych krúžkov v tvare

Štruktúra: Väčšinou vyrobená z kovu (ako je uhlíková oceľ, nehrdzavejúca oceľ), prierez môže byť v tvare L, v tvare T alebo stupňom, s presnými rozmerovými toleranciami.

Aplikácia: Axiálne umiestnenie rotora dvojitého skrutky, nastavovanie medzery v ložiskovom sedadle a kryt, oddelenie komponentov v kľukovej skrine atď.

Vlastnosti: dobrá tuhosť, vysoká dimenzionálna presnosť (tolerancia obvykle ≤ ± 0,02 mm), čím sa zabezpečuje presnosť relatívnej polohy komponentov.

Vyrovnávacie prstene v tvare špeciálne

Štruktúra: Vyrobené z elastických materiálov (ako je nitril guma, polyuretán), prierez môže byť dutý alebo mať drážky s určitou kompresnou kapacitou.

Aplikácia: Oblasti vyrovnávacej pamäte medzi ventilovými doskami a sedadlami ventilu, medzi krytom piestu a valca, pripojenými bodmi komponentov s bránu vibrácie.

Vlastnosti: Môže absorbovať nárazovú energiu, znížiť tvrdý kontakt medzi kovovými časťami a nižším hlukom a opotrebením.

Vedenie špeciálnych krúžkov v tvare

Štruktúra: Vyrobené z materiálov odolných voči opotrebeniu (ako je zliatina meďnatého, liatina infiltrovaná grafitom), vnútorný otvor alebo vonkajší kruh má neštandardné tvary (ako je eliptický, v tvare krúžku s kľúčovými slotmi).

Aplikácia: Recipročný pohyb v tvare piestov v tvare, podporné časti excentrických hriadeľov atď.

Vlastnosti: nízky koeficient trenia, dobrý odolnosť proti opotrebeniu, zabezpečuje plynulosť neštandardných dráh pohybu.

Kľúčové parametre a materiály

Základné parametre:

Rozmery tvaru: Musia sa úplne zladiť s dutinou alebo drážkou inštalačnej polohy, vrátane rozmerov špeciálneho prierezu v tvare (napríklad dĺžka, šírka, uhol atď.).

Presnosť tolerancie: najmä dimenzionálna tolerancia a tolerancia polohy tvaru v páreniach (ako je paralelizmus, kolmo), ktorá priamo ovplyvňuje účinok tesnenia alebo polohovania.

Pracovný výkon: Vyberte príslušný materiál na základe požiadaviek pracovných podmienok (napr. -20 ℃ ~ 150 ℃ Bežný, tlakový odpor 0,7 ~ 2MPa, odpor opotrebenia atď.).

Bežné materiály:

Kovové materiály: uhlíková oceľ (na polohovanie), nehrdzavejúca oceľ (pre odolnosť proti korózii), zliatina medi (pre vedenie odolné voči opotrebovaniu), vhodná pre scenáre s vysokou presnosťou a vysokou presnosťou.

Nemetálne materiály: guma rezistentná na olej (na utesnenie, pufrovanie), polytetrafluóretylén (pre tesnenie s nízkym trením), kompozitné materiály (ako napríklad kov + gumový kompozit, kombinácia rigidity a elasticity).

Inštalačné body

Inštalačné opatrenia:

Poloha inštalácie špeciálneho krúžku v tvare je jedinečná a musí byť umiestnená prísne podľa kresby zostavy, aby sa predišlo chybám inštalácie alebo nesprávnym vyrovnaním (niektoré špeciálne krúžky v tvare majú smerom).

Pred inštaláciou vyčistite na povrchových povrchoch párenia a nečistoty. Pre pružné špeciálne krúžky v tvare sa vyhnite použitiu ostrých nástrojov na uchopenie a spôsobenie škrabancov alebo sĺz. V prípade kovových prsteňov v tvare špeciálnych tvarov by sa mala venovať pozornosť medzi nimi. Ak sú príliš tesné, môže to spôsobiť ťažkosti s montážou alebo zaseknutie komponentov; Ak sú príliš voľné, ovplyvní to presnosť umiestnenia.
