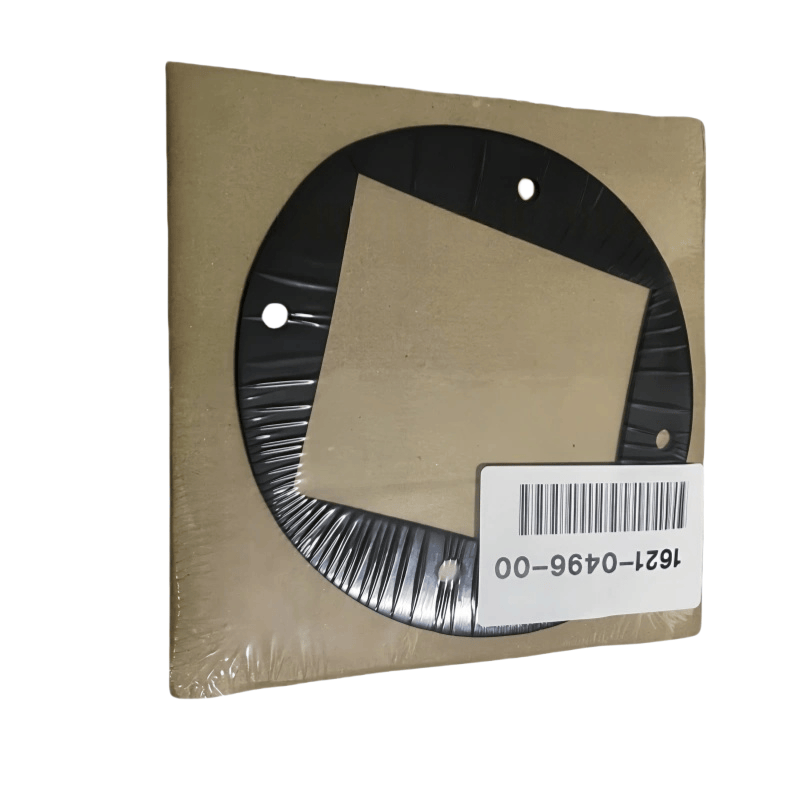

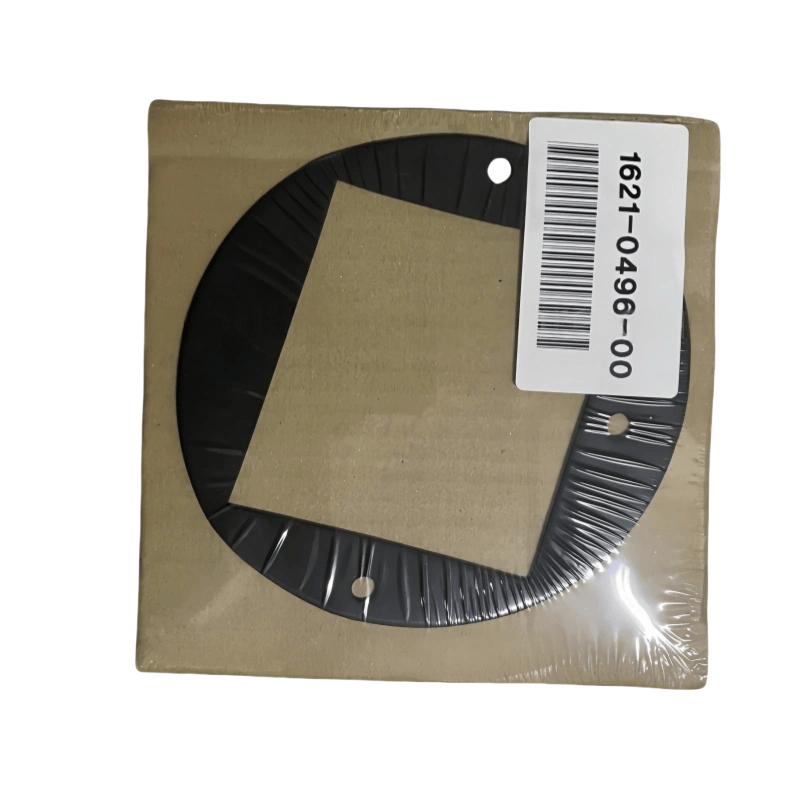

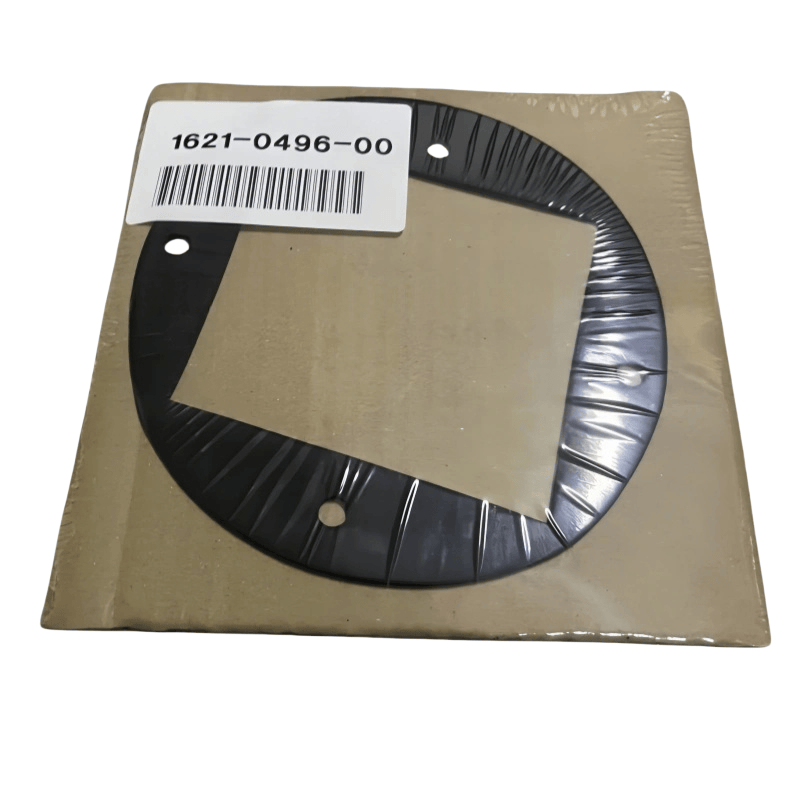

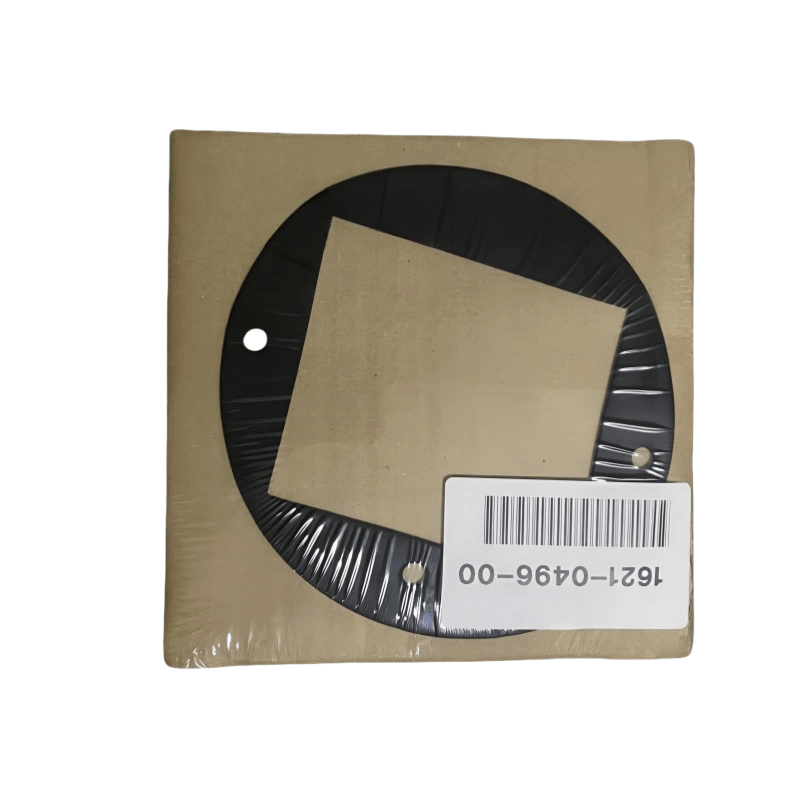

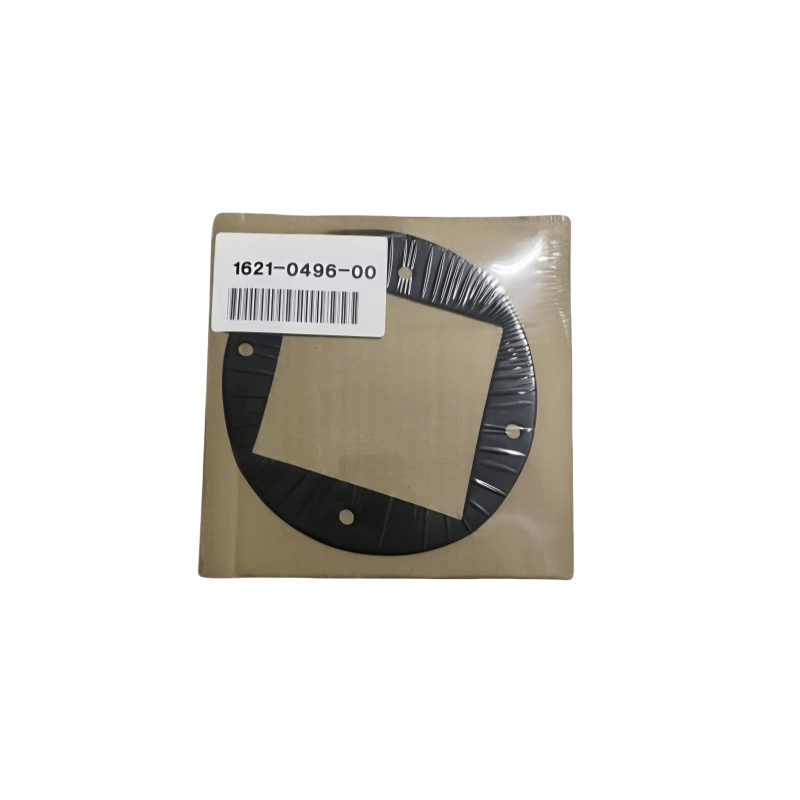

Atlas Copco 1621049600 Hlavné funkcie
Utesnenie a prevencia úniku: prostredníctvom vlastnej deformácie (elastický alebo plastový) vyplní mikroskopické nerovnosti dvoch párenia, aby sa zabránilo úniku stlačeného vzduchu, maziva olej z prírub, koncových krytov, rozhrania potrubia atď.
Znečistenie a ochrana: znižuje priame trenie a vibračné šok medzi komponentmi pripojenia (ako je kov a kov), čím chráni kontaktné povrchy pred škrabancami alebo drvením.
Kompenzačné medzery: Absorbuje zmeny v medzere na páreniach spôsobených výrobnými chybami, odchýlkami montáže alebo teplotnými variáciami, čím sa udržiava stabilný tesniaci účinok.
Rovnomerné rozdelenie sily: Distribuuje tlak skrutiek alebo upevňovacích prvkov rovnomerne na párenie povrchov, čím sa zabráni nadmernému miestnemu napätiu, ktorý spôsobuje deformáciu komponentov.
Bežné typy a scenáre aplikácií
Na základe materiálov a štruktúr sa rozdelí hlavne do nasledujúcich kategórií:
Gumové tesnenia
Materiál: guma nitrilu (odolný voči oleju), gumový fluór (odolný voči vysokej teplote, chemická korózia), silikónový gumový gumy (odolný voči vysokým a nízkym teplotám) atď.
Vlastnosti: dobrá elasticita, vynikajúci tesniaci výkon, vhodný pre nízky tlak (≤1MPa), normálne scenáre teploty alebo strednej teploty.
Aplikácie: rozhrania chladiča oleja, spojky vodovodných potrubí, nízkotlakové povrchy príruby, pozorovacie okenné tesnenia atď.
Kovové tesnenia
Materiál: meď, hliník, nízka uhlíková oceľ, nehrdzavejúca oceľ atď. Typ:
Ploché podložky: Používa sa na kĺbové povrchy kovových komponentov na zvýšenie tesnenia a distribúciu tlaku;
Prevodové podložky: Na povrchu majú zuby v tvare krúžku a dosahujú utesnenie deformáciou zubov, vhodné pre stredné a vysokotlakové scenáre;
Vlnové podložky: Majte určitú elasticitu a môže kompenzovať zmeny medzery, vhodné pre oblasti náchylné na vibrácie.
Aplikácie: Vysokotlakové príruby tela valca, koncové kryty od separátora oleja, hlavné tesniace sedadlá hriadeľa atď., Vo vysokotlakových oblastiach.
Kompozitné podložky
Štruktúra: kovový rámec (ako je meď, nehrdzavejúca oceľ) pokrytá gumou, azbest alebo grafitovými tesniacami materiálmi, vyrovnávajúc pevnosť kovu a tesniaci výkon neovládky.
Vlastnosti: Vysokotlakový rezistentný (až 10 MPa alebo viac), vysokoteplotný odolný, vhodný pre zložité pracovné podmienky.
Aplikácie: Hlavný kryt skrutkového stroja, vysokotlakové ventilové príruby, spojovacie časti medzi odlučovačmi olejového plynu a valcami.
Azbest / nonsbestské podložky
Materiál: Azbest (tradičný materiál, postupne nahradený kvôli environmentálnym obavám) alebo neasbestových vlákien (ako sú sklenené vlákna, aramidové vlákna) v kombinácii s gumou.
Vlastnosti: Dobrý tepelný odpor (-50 ℃ ~ 200 ℃), nízke náklady, vhodné pre stredné a nízkotlakové tesnenie.
Aplikácie: Starý kryty valca na piestový stroj, príruby výfukových potrubí atď.
Kľúčové parametre a výber
Parametre veľkosti: Vnútorný priemer, vonkajší priemer, hrúbka je potrebné striktne zladiť s otvormi skrutky a rozmermi príruby pri pripojenej časti, príliš veľké spôsobia ťažkosti s inštaláciou, príliš malé nezakryjú tesniaci povrch.
Pracovný tlak: Nízky tlak (≤1MPA) si môže vybrať gumové alebo neasbestové podložky; Stredný a vysoký tlak (1 ~ 10 MPa) potrebuje zvoliť kovové alebo kompozitné podložky.
Pracovná teplota: Normálna teplota (-20 ℃ ~ 80 ℃) si môže vybrať podložky na gumy nitrilu; Vysoká teplota (80 ℃ ~ 200 ℃) je potrebné zvoliť fluórbberové, kovové alebo grafitové kompozitné podložky.
Kompatibilita médií: zhodné s kontaktnými médiami (vzduch, mazivý olej, chladivo atď.), Ako napríklad nitril gumy pre scenáre odolné voči olejom, fluórbber alebo nehrdzavejúca oceľ pre scenáre odolné voči korózii.
Inštalácia a údržba
Príprava pred inštaláciou:
Vyčistite škvrny na olej, hrdzu, vtreby na povrchu kĺbu, zaistite plochý a čistý;
Skontrolujte, či majú podložky praskliny, poškodenie alebo starnutie (napríklad tvrdené gumové podložky), a nepoužívajte tie, ktoré nie sú kvalifikované.
Správna inštalácia:
Podložky by mali byť vycentrované a umiestnené, aby sa zabezpečilo úplné pokrytie tesniaceho povrchu, vyhnúť sa ofsetu spôsobujúcemu miestny únik;
Pri utiahnutí skrutiek naneste rovnomernú silu (v diagonálnej sekvencii), vyhnite sa preľudneniu, ktoré môže rozdrviť podložky alebo nedostatočne horiace, čo môže viesť k zlému tesneniu;
Pred inštaláciou kovových podložiek naneste malé množstvo tmelu (ako je silikónový tmel)
